Driver DRV8825 para motor stepper

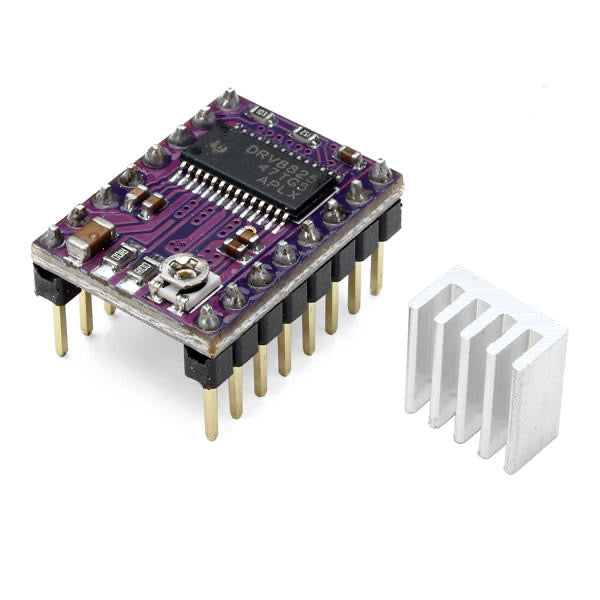

Módulo driver para motores paso a paso bipolares basado en el DRV8825 de Texas Instruments. Se controla con las señales STEP y DIR, admite micropasos de hasta 1/32 de paso y trabaja con voltajes de motor de hasta 45 V. Es compatible pin a pin con el driver A4988, con mayor voltaje, mayor corriente y un modo de micropaso adicional.

Compatible con el A4988: tiene la misma distribución de pines que el A4988, por lo que puede reemplazarlo directamente en placas controladoras de impresoras 3D y shields CNC.

Micropasos hasta 1/32: trabaja en paso completo, 1/2, 1/4, 1/8, 1/16 y 1/32 de paso para un movimiento más suave y de mayor resolución.

Mayor voltaje y corriente: acepta de 8.2 V a 45 V en la etapa de potencia y entrega 1.5 A por bobina, hasta 2.2 A con disipación adecuada.

Ajuste de corriente: el potenciómetro limita la corriente máxima, lo que permite usar voltajes más altos para mejorar el torque a velocidad sin sobrecargar el motor.

Protecciones: integra protección contra cortocircuito a tierra y entre salidas, sobrecorriente, sobretemperatura y bajo voltaje.

Construcción: la placa es de cuatro capas y el driver incluye un regulador de voltaje interno.

• Circuito integrado: DRV8825 (Texas Instruments).
• Voltaje lógico: 3.3 V a 5 V DC.
• Voltaje de potencia (motor): 8.2 V a 45 V DC.
• Corriente por bobina: 1.5 A continua; hasta 2.2 A con disipación adecuada.
• Modos de paso: completo, 1/2, 1/4, 1/8, 1/16 y 1/32.
• Tipo de motor: paso a paso bipolar.

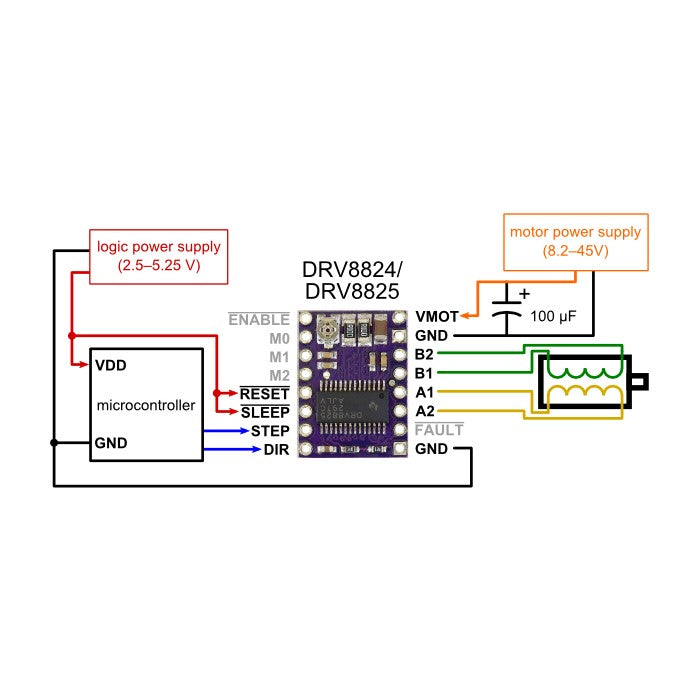

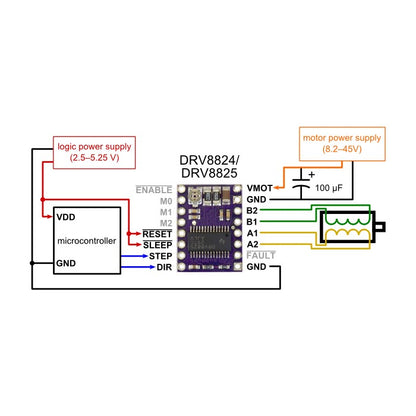

• Interfaz de control: STEP y DIR.
• Compatibilidad: pin a pin con el módulo A4988.
• Construcción: PCB de 4 capas, regulador interno.
• Protecciones: cortocircuito, sobrecorriente, sobretemperatura y bajo voltaje.

Es idóneo para impresoras 3D y CNC que necesitan más corriente o más resolución que la que da un A4988, o que trabajan con fuentes de 24 V o más.
