Raspberry Pi Pico W con Wi-Fi

El Raspberry Pi Pico W es una placa de microcontrolador basada en el chip RP2040 de Raspberry Pi que integra conectividad inalámbrica. Es una plataforma de desarrollo flexible y de bajo costo que destaca por su arquitectura de fuente de alimentación adaptable y su capacidad de ser montada en superficie como módulo gracias a sus pines almenados.

Microcontrolador RP2040: Cuenta con un procesador de doble núcleo Cortex M0+ con una frecuencia de hasta 133MHz, 264 kB de SRAM multicanal y 2 MB de memoria flash QSPI externa.

Conectividad inalámbrica integrada: Utiliza el chip Infineon CYW43439 para brindar WiFi 4 (802.11n) de banda simple a 2.4GHz y Bluetooth 5.2, soportando roles Central y Periférico en Bluetooth LE, además de Bluetooth Classic.

Alimentación flexible: Integra una fuente de alimentación conmutada (SMPS) tipo buck-boost que genera los 3.3V necesarios a partir de entradas de voltaje en un rango de 1.8V a 5.5V, lo que facilita su integración con baterías u otras fuentes externas.

Diseño físico versátil: Su placa de circuito impreso (PCB) de 51 mm x 21 mm cuenta con 40 pines y permite usarla en protoboards gracias a sus orificios pasantes de 2.54 mm (0.1 pulgadas), o soldarla directamente como módulo de montaje superficial.

• Microcontrolador principal: Raspberry Pi RP2040.
• Procesador: Dual-core Cortex M0+ con frecuencia de hasta 133MHz.
• Memoria: 264 kB de SRAM de alto rendimiento y 2 MB de memoria flash externa.
• Conectividad inalámbrica: Interfaz 2.4GHz Infineon CYW43439 con WiFi 4 (802.11n), WPA3, SoftAP (hasta 4 clientes) y Bluetooth 5.2.

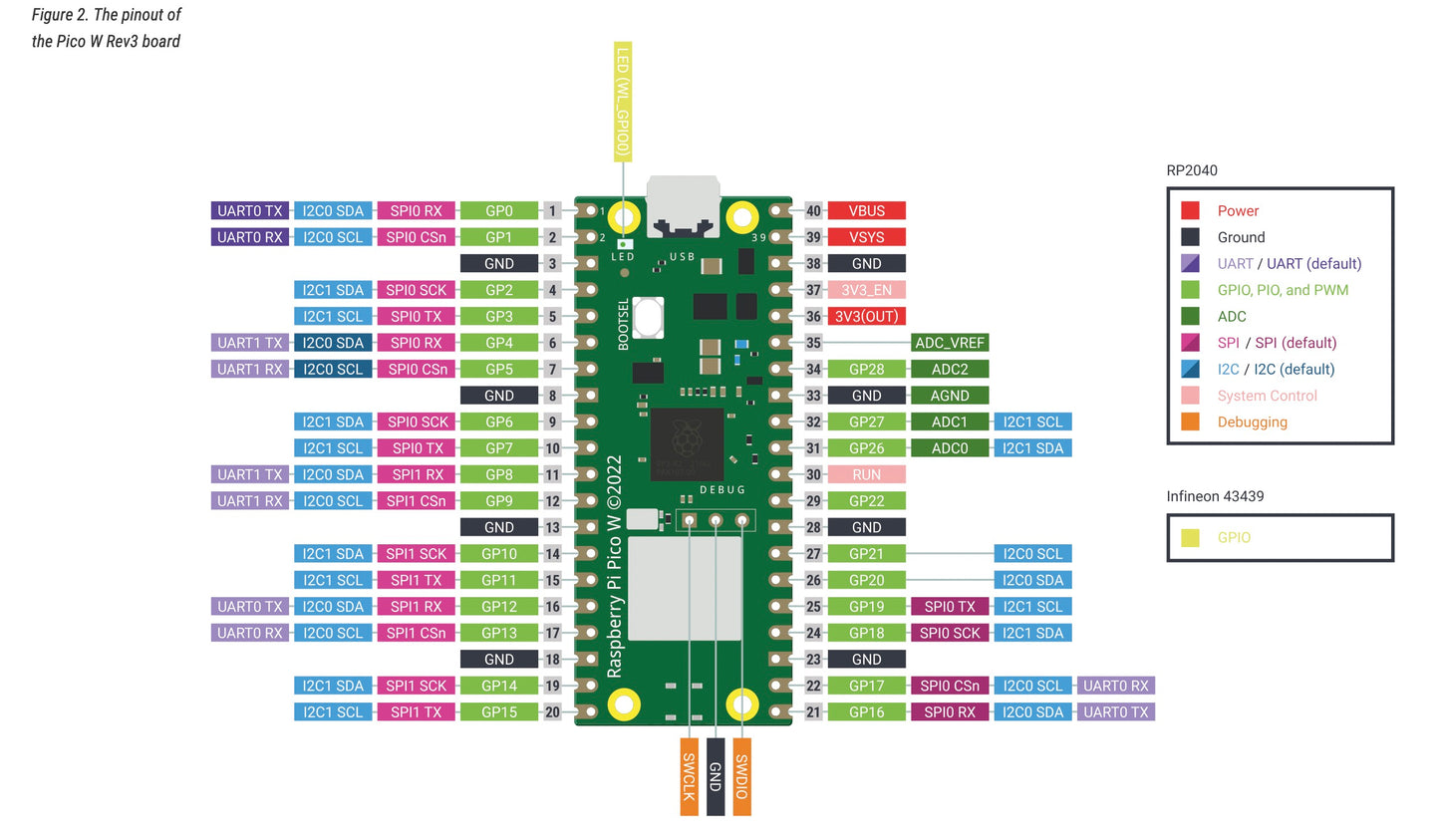

• Pines de entrada/salida (GPIO): 26 pines multifunción de 3.3V, siendo 23 exclusivamente digitales y 3 con capacidad de conversión analógica a digital (ADC) de 12 bits.
• Periféricos digitales: 2x UART, 2x I2C, 2x SPI, 16 canales PWM, 1 temporizador con 4 alarmas, 1 reloj de tiempo real (RTC) y 2 bloques PIO programables con 8 máquinas de estado en total.
• Alimentación de entrada (VSYS): Rango operativo de 1.8V mínimo a 5.5V máximo.
• Conexión física: Puerto Micro USB B para datos, alimentación y reprogramación de la memoria flash.
• Condiciones de operación: Temperatura ambiente mínima de -20°C y máxima de 70°C.
• Dimensiones: 51 mm x 21 mm x 1 mm.

Este producto es ideal para usuarios técnicos con niveles adecuados de conocimiento en diseño que buscan una plataforma accesible y de alta disponibilidad para integrar control digital y comunicación inalámbrica a sus proyectos.

HOJA DE DATOS
