Módulo de filtro para fuentes DC de 4A

Próximamente disponible

Descripción:

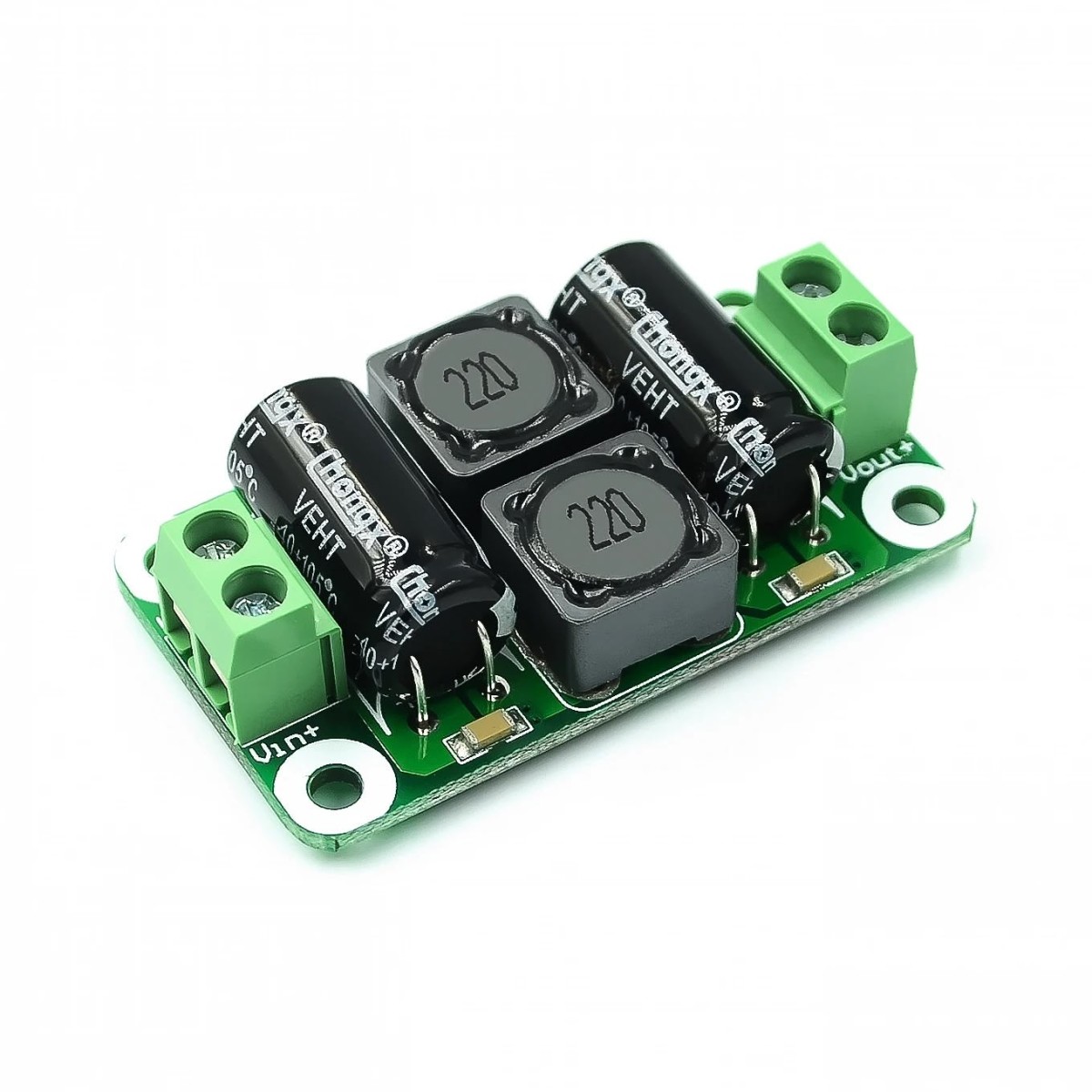

Este módulo es una placa de filtrado para fuentes de alimentación de corriente continua (DC), diseñada para reducir el ruido y la interferencia electromagnética (EMI). Su función principal es "limpiar" el voltaje de alimentación que llega a un circuito, eliminando picos de voltaje y fluctuaciones no deseadas que pueden ser generadas por fuentes de alimentación conmutadas, motores u otros componentes en el sistema. Es especialmente útil en aplicaciones de audio como amplificadores de Clase D para eliminar zumbidos, en sistemas electrónicos de vehículos para estabilizar la alimentación y en paneles de control industrial para proteger circuitos sensibles.

Función de filtrado: La placa utiliza un circuito de filtro LC (inductor-capacitor) de dos etapas para atenuar eficazmente tanto el ruido de modo común como el de modo diferencial, proporcionando una salida de voltaje DC más limpia y estable.

Conectores de terminales: Está equipada con terminales de tornillo tanto para la entrada como para la salida de energía, lo que facilita una conexión segura y rápida de los cables sin necesidad de soldadura.

Diseño compacto: Su tamaño reducido permite una fácil integración en una variedad de proyectos y gabinetes donde el espacio puede ser limitado.

Amplio rango de operación: Soporta un voltaje de entrada de hasta 50V, lo que lo hace compatible con una gran cantidad de fuentes de alimentación, incluyendo sistemas de 12V, 24V y 48V.

Voltaje de operación máximo: 50V DC
Corriente nominal máxima: 4A
Tipo de filtrado: Filtro EMI de dos etapas
Conexiones de entrada/salida: Bloques de terminales de tornillo de 2 pines
Capacitor electrolítico: 470µF / 50V
Dimensiones de la placa: Aproximadamente 50 mm x 21 mm
Componentes principales: Inductores de modo común, capacitores de película, capacitor electrolítico.
Indicador de encendido: No incluye LED de estado.
Protección de polaridad inversa: No incluye, se debe respetar la polaridad de entrada indicada como '+' y '-'.
Montaje: La placa no cuenta con agujeros de montaje dedicados.

Este producto es ideal para entusiastas de la electrónica, técnicos y desarrolladores que trabajan con circuitos sensibles al ruido de la fuente de alimentación, como sistemas de audio, electrónica automotriz o equipos de control que requieren una línea de alimentación DC estable.
