Descripción:
Este es un convertidor de voltaje DC-DC de tipo reductor (Step-Down o Buck), diseñado para transformar una fuente de voltaje de corriente directa alta en una salida fija de 4.2V. Su función principal es realizar esta conversión de manera muy eficiente, gracias a una topología de conmutación de alta frecuencia. El módulo se distingue por su salida de voltaje precisa, lo que lo hace particularmente adecuado para aplicaciones relacionadas con la carga de baterías de litio, y por su amplio rango de voltaje de entrada que le otorga una gran versatilidad.
Salida fija de 4.2V: El módulo entrega un voltaje de salida estable de 4.2V, que es el voltaje estándar de carga completa para baterías de Li-ion o Li-Po de una sola celda (1S). Esto lo hace ideal para ser utilizado como la etapa de voltaje constante (CV) en un sistema de carga.
Alta eficiencia: Como regulador de conmutación, opera con una eficiencia de hasta el 90%, minimizando la cantidad de energía que se desperdicia como calor. Esto es crucial para sistemas alimentados por batería o en aplicaciones donde la disipación térmica es un factor importante.
Amplio rango de entrada: Acepta un voltaje de entrada desde 4V hasta 55V, permitiendo que sea alimentado por una gran variedad de fuentes, como adaptadores de pared, baterías de vehículos (12V/24V) o fuentes de alimentación industriales.
Diseño compacto y de bajo ruido: La alta frecuencia de conmutación de 500 kHz no solo permite que el módulo tenga un tamaño físico reducido, sino que también ayuda a mantener la ondulación (ripple) del voltaje de salida por debajo de 50mV, proporcionando una alimentación estable.

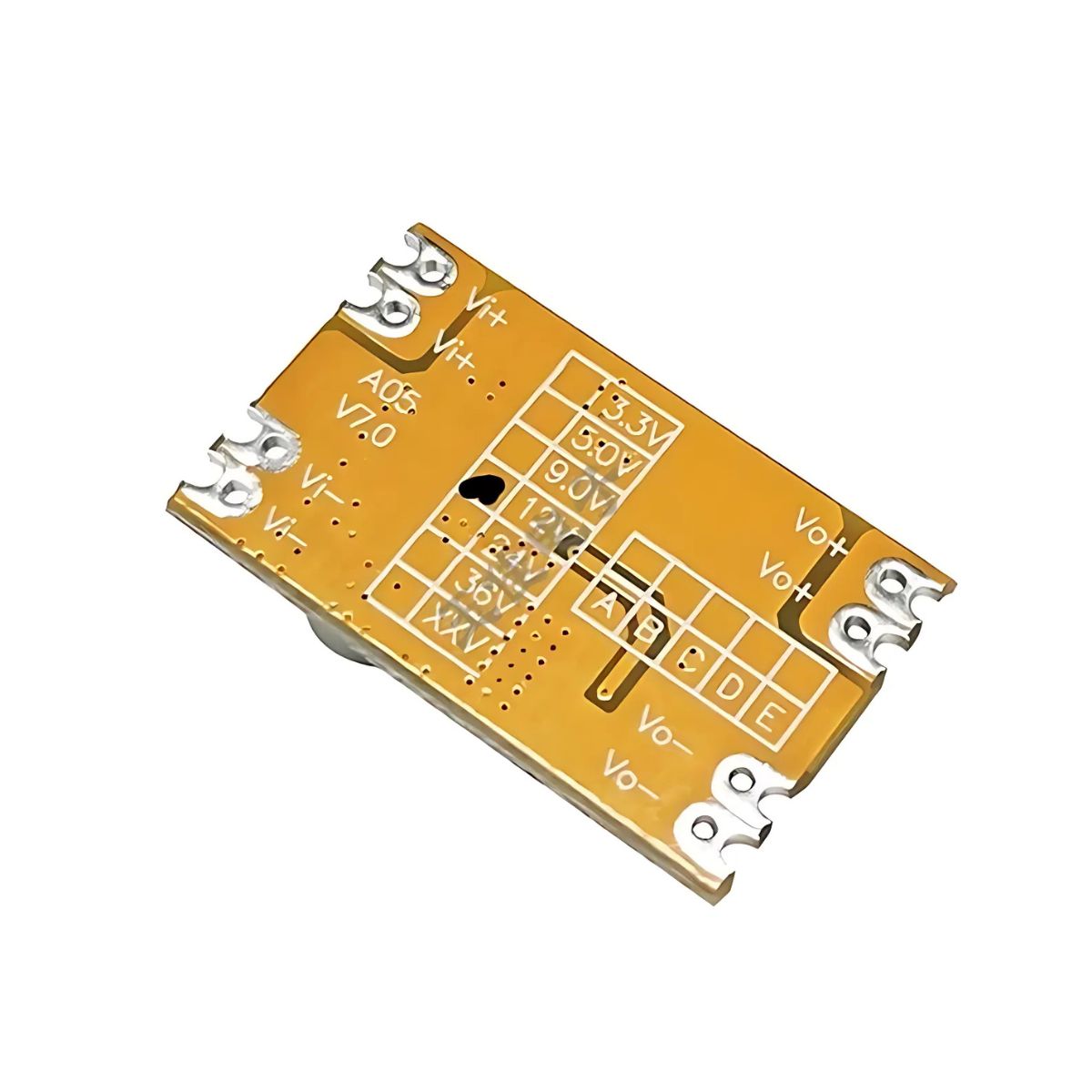

Instalación flexible: La placa de circuito impreso está diseñada para poder ser instalada ya sea soldándola directamente como un componente de montaje superficial (SMD) o soldándole una tira de pines estándar de 2.54 mm para uso en protoboards o zócalos.
- Tipo de convertidor: DC-DC Step-Down (Buck), no aislado
- Voltaje de entrada: 6V a 55V DC (siempre debe ser mayor que el voltaje de salida)
- Voltaje de salida: 4.2V DC (Fijo)
- Corriente de salida: Hasta 2.5A
- Potencia máxima: 10W
- Eficiencia de conversión máxima: 90%
- Ondulación de salida (Ripple): <50mV
- Frecuencia de conmutación: 500 kHz
- Precisión de salida: ±0.1V
- Dimensiones: 28 mm x 17 mm x 9 mm
Este producto es ideal para desarrolladores y aficionados a la electrónica que construyen sus propios cargadores para baterías de litio, o que necesitan alimentar de forma eficiente cualquier circuito que requiera una fuente de alimentación estable y precisa de 4.2V a partir de un voltaje superior.
