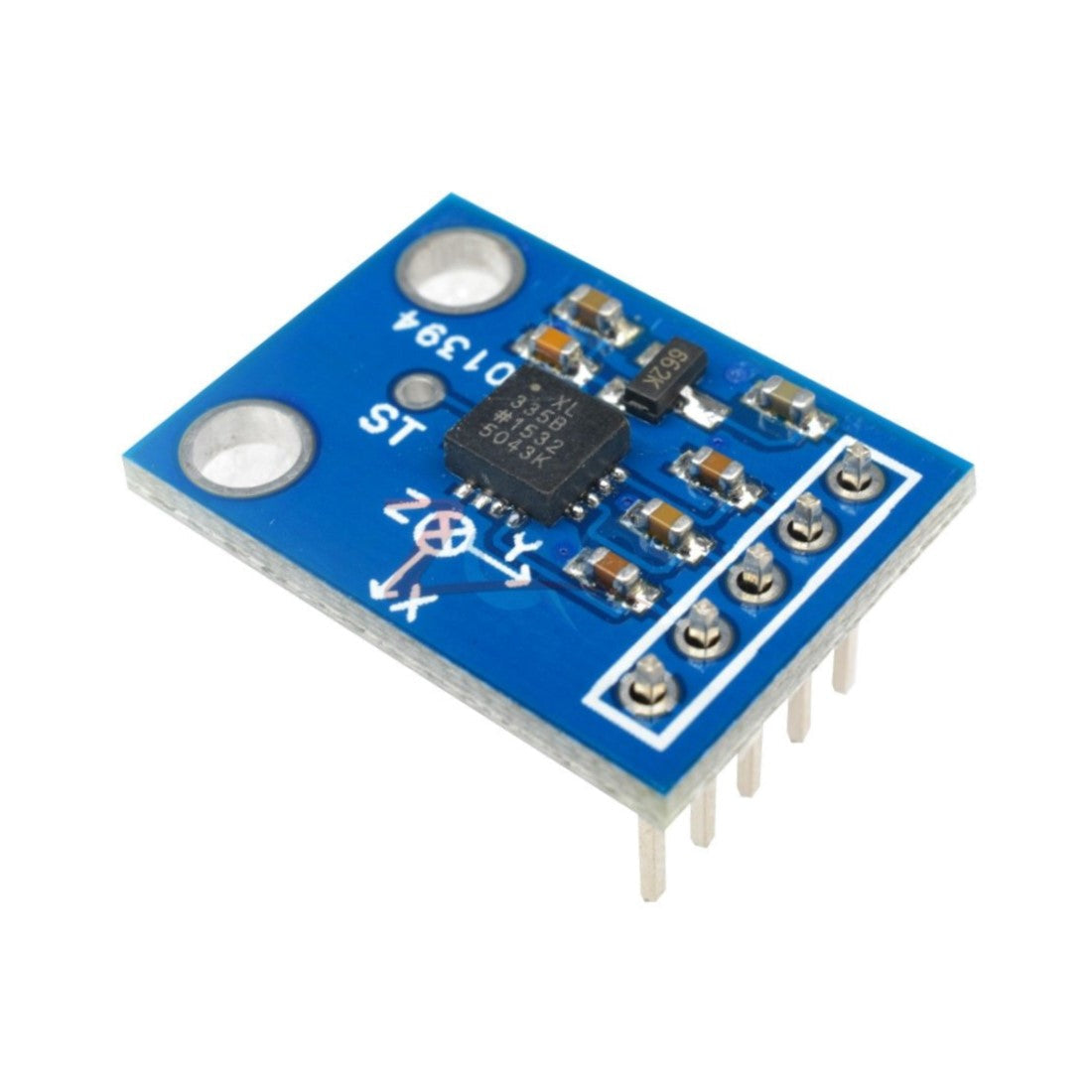

Acelerómetro de 3 ejes ADXL335, GY-61

Módulo GY-61 con el acelerómetro ADXL335 de Analog Devices, que mide aceleración en tres ejes con un rango de ±3 g. Entrega tres salidas analógicas, una por eje (X, Y, Z), con un voltaje proporcional a la aceleración, que se leen con las entradas analógicas de un microcontrolador. Detecta tanto la aceleración estática de la gravedad, útil para medir inclinación, como la aceleración dinámica de movimiento, golpes o vibración.

Salidas analógicas: no requiere bus de comunicación; cada eje se lee directamente con un pin analógico, lo que simplifica la programación.

Medición de inclinación y movimiento: la componente de la gravedad en cada eje permite calcular el ángulo del módulo, y los cambios rápidos revelan movimiento, choques o vibración.

Ancho de banda por eje: los ejes X y Y responden de 0.5 Hz a 1,600 Hz y el eje Z de 0.5 Hz a 550 Hz.

Alimentación de 3.3 V a 5 V: se conecta a placas de 3.3 V o de 5 V. Para lecturas más estables se recomienda aplicar un filtro digital en el programa.

• Sensor: Analog Devices ADXL335, acelerómetro de 3 ejes.
• Módulo: GY-61.
• Voltaje de operación: 3.3 V a 5 V DC.
• Salida: analógica, una por eje (X, Y, Z).
• Rango de medición: ±3 g.
• Sensibilidad: 300 mV/g típica.
• Ancho de banda: 0.5 Hz a 1,600 Hz en X y Y; 0.5 Hz a 550 Hz en Z.
• Dimensiones: 21 x 16 x 3 mm.
• Pines: incluidos; según existencias pueden venir sin soldar.

Es idóneo para proyectos de medición de inclinación, detección de movimiento o vibración con Arduino u otros microcontroladores que tengan entradas analógicas.
