Acelerómetro de 3 ejes ADXL345, GY-291

Módulo GY-291 con el acelerómetro digital ADXL345 de Analog Devices, que mide aceleración en tres ejes con rangos seleccionables hasta ±16 g y resolución de hasta 13 bits. Se comunica por I2C o SPI y entrega los datos como palabras de 16 bits en complemento a dos. Además de medir aceleración, el chip tiene funciones integradas de detección de toques, caída libre y actividad, que pueden activar interrupciones.

Comunicación digital: admite I2C y SPI de 3 o 4 hilos, por lo que no depende de las entradas analógicas del microcontrolador.

Rango y ancho de banda seleccionables: el rango de medición (±2 g a ±16 g) y el ancho de banda se configuran por comandos.

Detección de eventos: reconoce toque simple o doble en cualquier dirección, caída libre, actividad e inactividad, con interrupciones asignables a sus pines de interrupción.

Medición de inclinación: la resolución del chip permite detectar cambios de inclinación menores a 1.0°.

Bajo consumo: el ADXL345 es un acelerómetro de consumo muy bajo, adecuado para equipos alimentados con batería.

• Sensor: Analog Devices ADXL345, acelerómetro digital de 3 ejes.

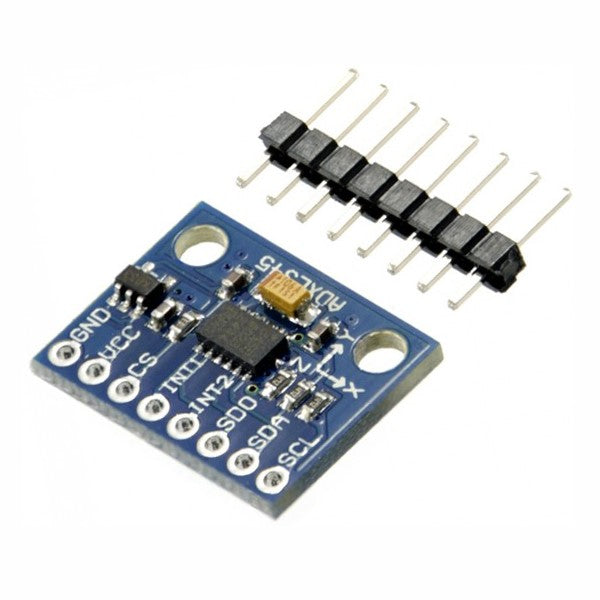

• Módulo: GY-291.
• Voltaje de operación: 4 V a 6 V DC.

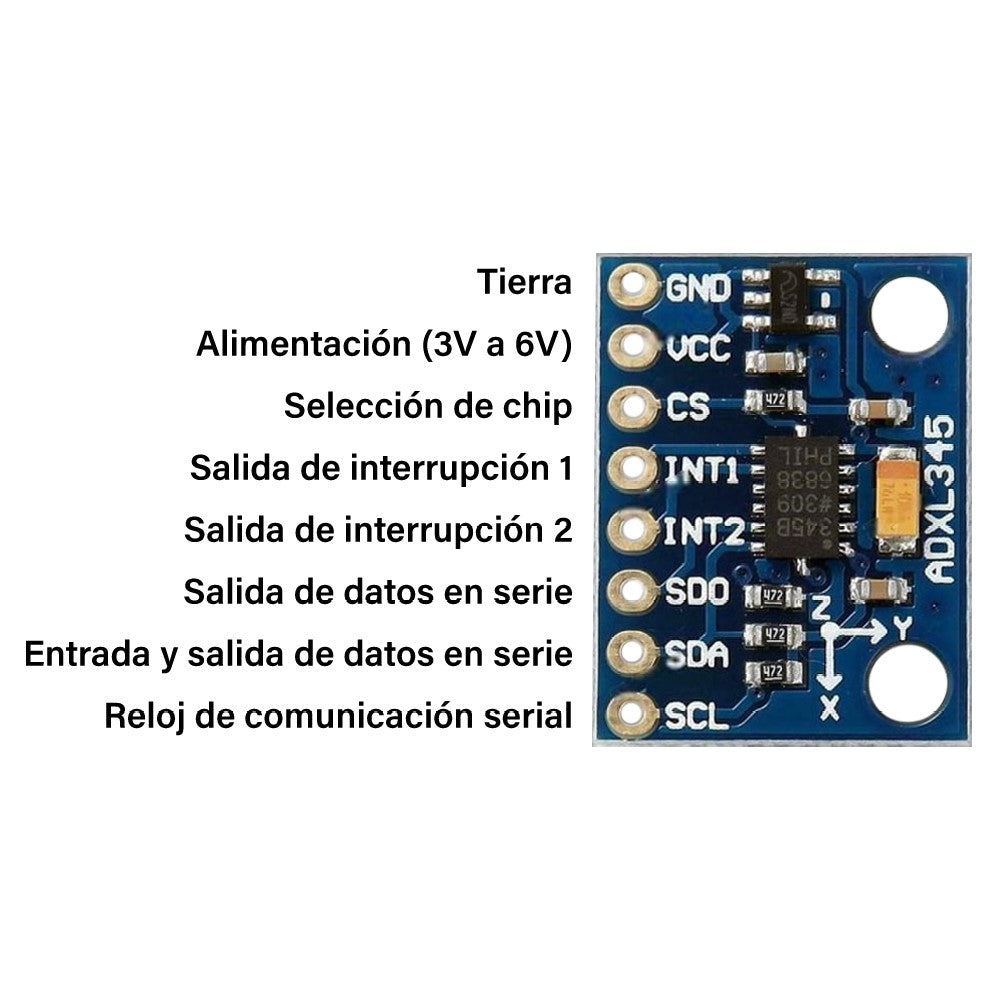

• Interfaz: I2C y SPI (3 y 4 hilos).
• Rango de medición: seleccionable de ±2 g a ±16 g.
• Resolución: hasta 13 bits; salida en palabras de 16 bits en complemento a dos.
• Detección integrada: toque simple y doble, caída libre, actividad e inactividad.
• Resistencia a impactos: 10,000 g.
• Dimensiones: 21 x 16 x 3 mm.

Es idóneo para proyectos con microcontrolador que necesitan medir inclinación o movimiento por I2C o SPI, o detectar eventos como golpes y caídas.
