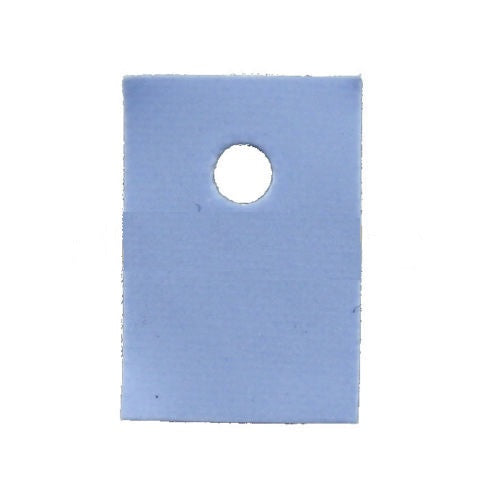

Aislante para disipador

Lámina aislante de mica para colocar entre un semiconductor de potencia y su disipador, en encapsulados TO-220 a TO-247. Aísla eléctricamente la pestaña metálica del encapsulado respecto al disipador sin impedir el paso del calor.

Aislamiento eléctrico: En muchos transistores, MOSFET y reguladores, la pestaña metálica está conectada a una de sus terminales. El aislante evita que esa terminal quede unida al disipador o a otros componentes montados en el mismo disipador.

Transferencia de calor: La mica es delgada y aislante, lo que permite que el calor pase al disipador. Se suele aplicar pasta térmica en ambas caras para mejorar el contacto.

Montaje: Si el componente se fija con tornillo, este también debe quedar aislado de la pestaña, por ejemplo con un buje aislante.

• Material: mica.
• Encapsulados compatibles: TO-220 a TO-247.
• Función: aislante eléctrico entre componente y disipador.

Es idóneo para el montaje o la reparación de etapas de potencia, fuentes y amplificadores donde varios semiconductores comparten disipador.
