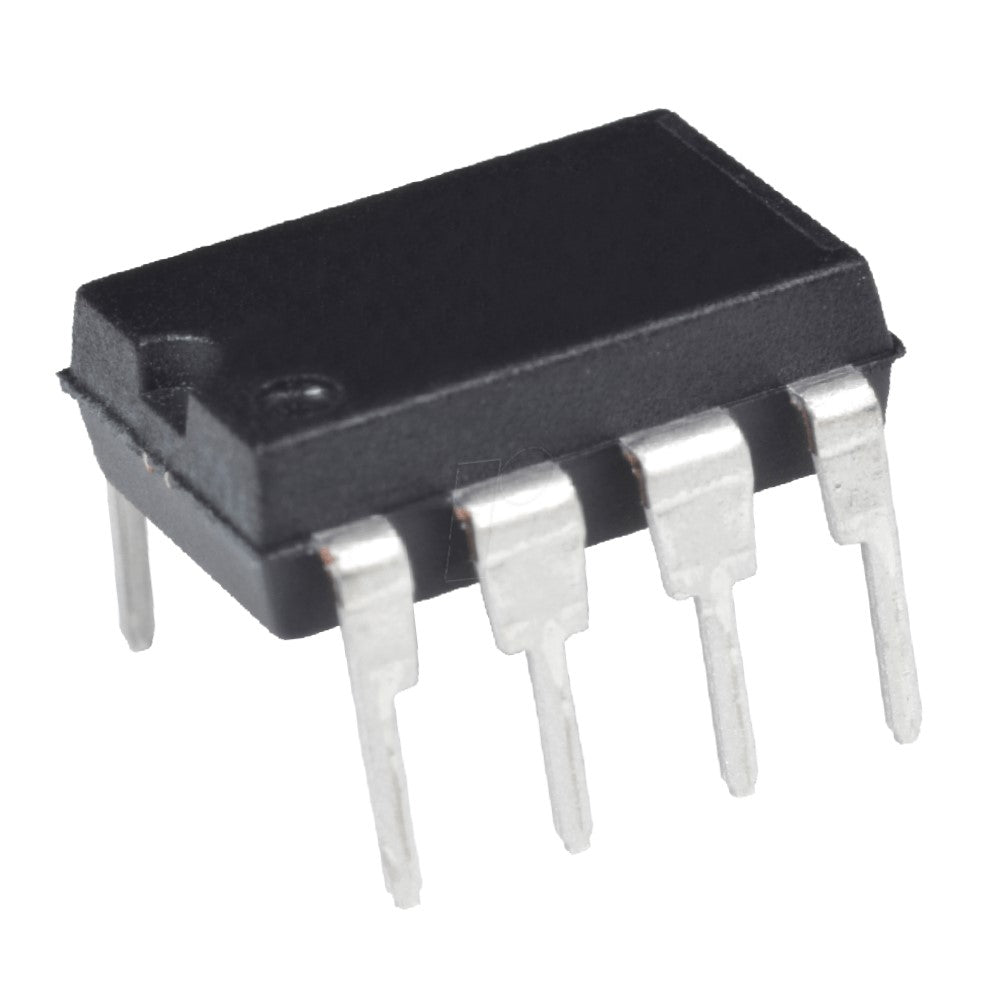

Amplificador operacional TL072IP - original Ti

Circuito integrado que contiene dos amplificadores operacionales con entradas JFET. Un amplificador operacional amplifica la diferencia de voltaje entre sus dos entradas con una ganancia muy alta; con una red de realimentación externa se configura como amplificador inversor o no inversor, seguidor de voltaje, sumador, integrador o filtro activo. Sus entradas JFET tienen corrientes de polarización muy bajas y el circuito tiene bajo nivel de ruido.

• Número de amplificadores: 2.
• Tipo de entrada: JFET.
• Voltaje de alimentación: ±18 V máximo.
• Producto ganancia-ancho de banda: 3 MHz (típico).
• Velocidad de respuesta (slew rate): 13 V/µs (típica).
• Ruido de voltaje de entrada: 18 nV/√Hz (típico).
• Encapsulado: DIP de 8 pines.
• Montaje: Inserción (THT).
• Número de parte: TL072IP.
• Fabricante: Texas Instruments (original).
