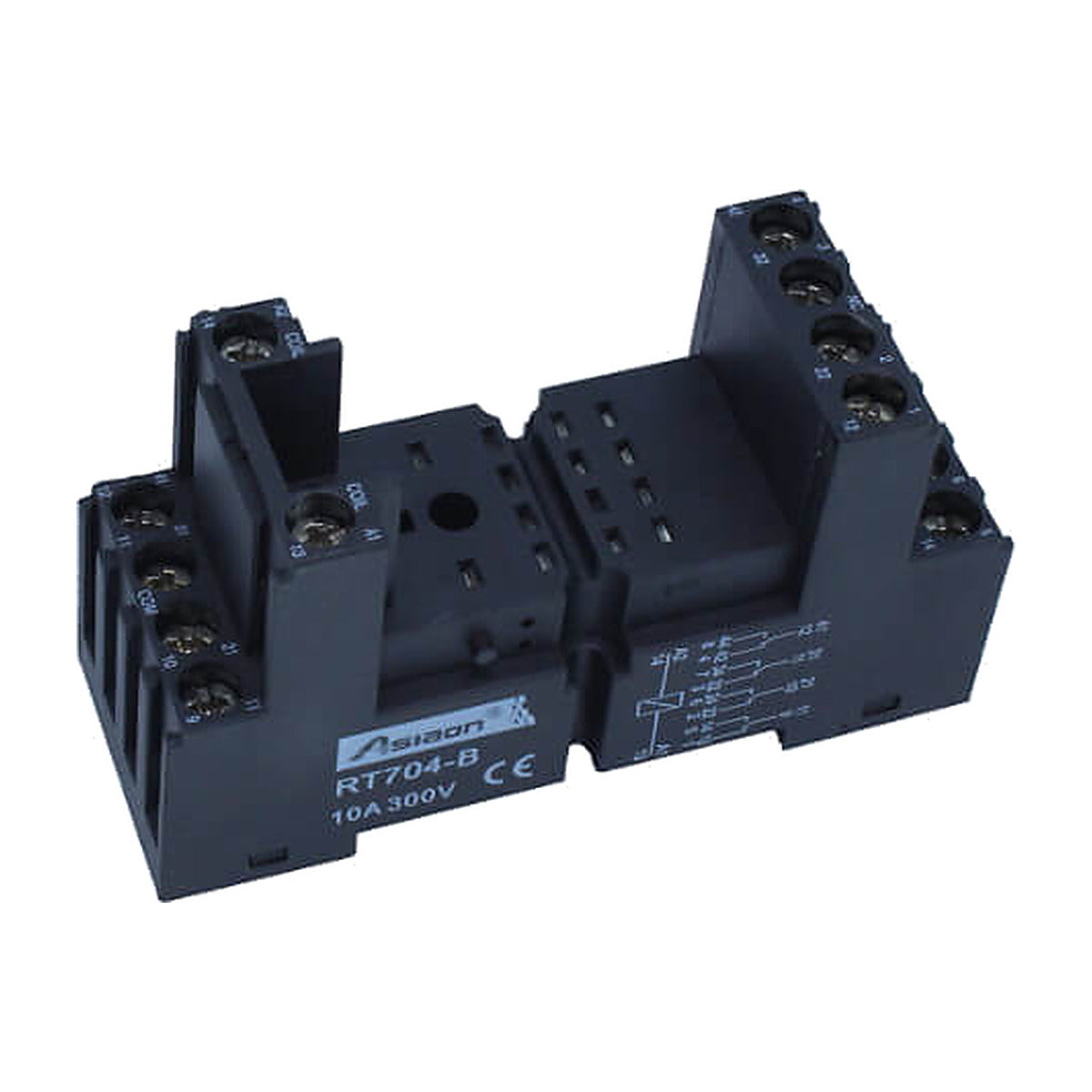

Base Asiaon para relé de 14 espigas riel din RT704-B

La RT704-B de Asiaon es la base de 14 espigas para relés de cuatro contactos, con bornes de tornillo y enganche para riel din de 35 mm. Recibe los relés de 14 espigas tipo MY4, MY4K, 55.04, 33.04, 57.04, JQX-13F 4Z y la serie 36.04, y lleva sus catorce terminales a bornes numerados para cable de 0.5 a 2.5 mm². La base está calificada a 10 A y 300 VAC, con protección IP20 en los bornes.

Para relés de cuatro contactos: las 14 espigas corresponden a cuatro contactos conmutados más la bobina, así que solo entran relés de 4 polos; los de 8 espigas de dos contactos van en la base RT702-B y los de 8 pines de la serie 90.2 en la base octal AS760.

Bornes de tornillo numerados: el cableado se identifica como 11, 21, 31 y 41 para los comunes, 12, 22, 32 y 42 para los normalmente cerrados, 14, 24, 34 y 44 para los normalmente abiertos, más A1 y A2 para la bobina.

Montaje en riel din: se engancha en riel din de 35 mm y admite los clips metálicos de retención B-35 y K-35 para sujetar el relé frente a vibración.

Admite módulos accesorios: es compatible con los módulos de la serie AMB, que agregan indicación por LED y supresión sobre la bobina.

• Carga nominal de la base: 10 A a 300 VAC.
• Número de terminales: 14 espigas, para relés de cuatro contactos conmutados.
• Rigidez dieléctrica: 4,000 V entre bobina y contacto; 2,500 V entre contactos.
• Conductor admitido: 20 a 14 AWG, equivalente a 0.5 a 2.5 mm².
• Par de apriete de los tornillos: 0.8 N·m.
• Grado de protección de los bornes: IP20.
• Dimensiones: 75 mm de largo × 35.5 mm de ancho de montaje × 42.5 mm de alto.
• Montaje: riel din de 35 mm; clips de retención B-35 y K-35.
• Relés compatibles: MY4, MY4K, 55.04, 33.04, 57.04, JQX-13F 4Z de 3 A y serie 36.04.
• Marcas declaradas en la hoja: CE, UL, cUL, CSA e ISO/TS 16949.

Es la base que acompaña a los relés de 4 contactos en tableros de control, cuando se quiere cablear con tornillo y dejar el relé como pieza reemplazable.
