Base Asiaon para relé de 8 espigas riel din RT702-B

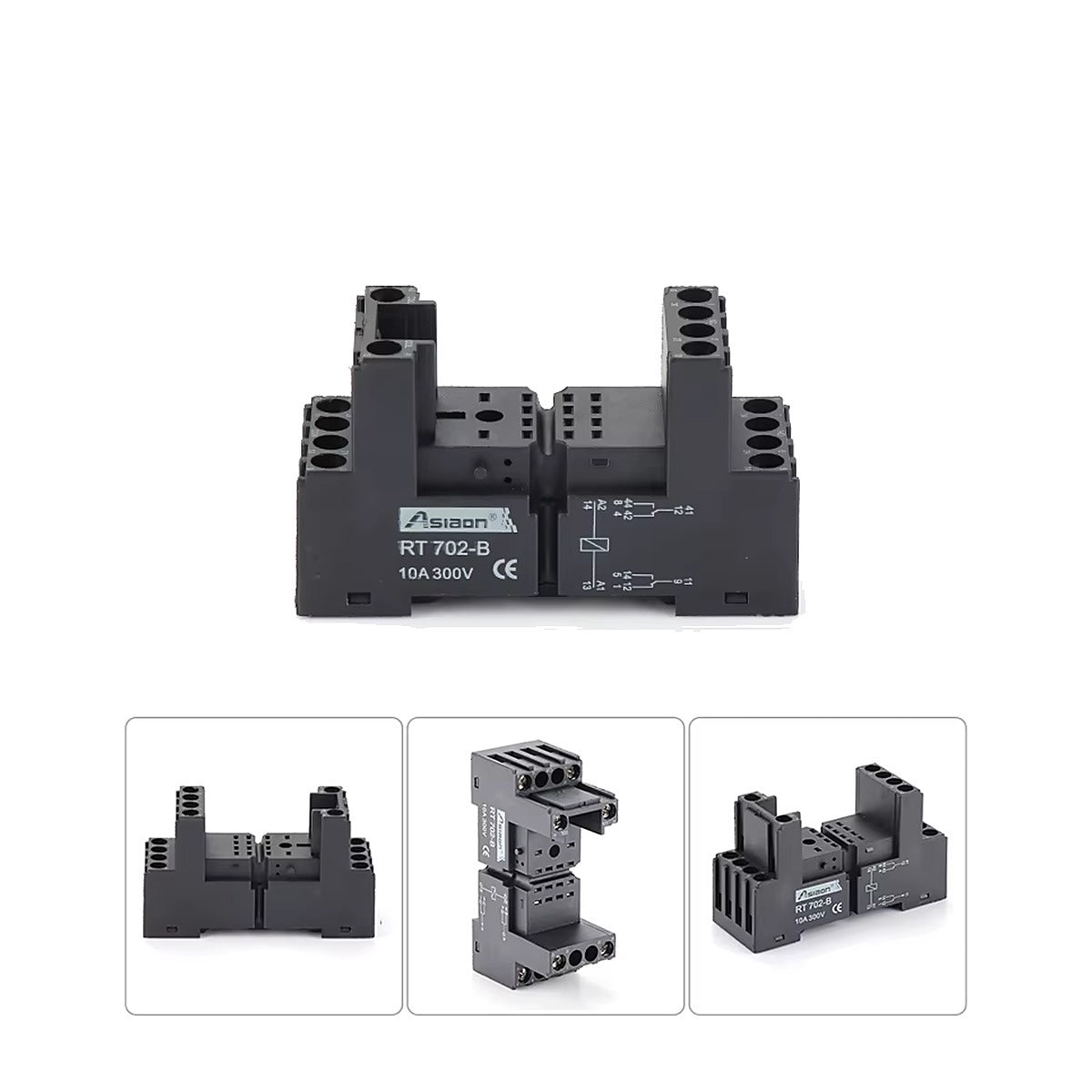

La RT702-B de Asiaon es la base de 8 espigas para relés de dos contactos, con bornes de tornillo y enganche para riel din de 35 mm. Recibe los relés de la serie 36.02 de 8 espigas y equivalentes como MY2, MY2K, 55.02, 57.02 y JQX-13F 2Z, y traslada sus terminales a bornes numerados de tornillo para cable de 0.5 a 2.5 mm². La propia base está calificada a 10 A y 300 VAC, con protección IP20 en los bornes.

Para relés de 8 espigas, no de 8 pines: el patrón de la RT702-B corresponde a los relés de espigas de la serie 36.02 y sus equivalentes. Los relés de 8 pines tipo tubo electrónico de la serie 90.2 no entran en esta base: esos usan la base octal AS760.

Bornes de tornillo numerados: el cableado se identifica como 11, 12 y 14 para el primer contacto (común, normalmente cerrado y normalmente abierto) y 21, 22 y 24 para el segundo, más A1 y A2 para la bobina, lo que facilita seguir el diagrama en el tablero.

Montaje en riel din: se engancha en riel din de 35 mm y admite los clips metálicos de retención B-35 y K-35, que sujetan el relé para que no se salga por vibración.

Admite módulos accesorios: es compatible con los módulos de las series AMA y AMB, que agregan indicación por LED y supresión sobre la bobina.

• Carga nominal de la base: 10 A a 300 VAC.
• Número de terminales: 8 espigas, para relés de dos contactos conmutados.
• Rigidez dieléctrica: 4,000 V entre bobina y contacto; 2,500 V entre contactos.
• Conductor admitido: 20 a 14 AWG, equivalente a 0.5 a 2.5 mm².
• Par de apriete de los tornillos: 0.8 N·m.
• Grado de protección de los bornes: IP20.
• Dimensiones: 75 mm de largo × 35.5 mm de ancho de montaje × 42.5 mm de alto.
• Montaje: riel din de 35 mm; clips de retención B-35 y K-35.
• Relés compatibles: serie 36.02 de 8 espigas, MY2, MY2K, 55.02, 57.02 y JQX-13F 2Z.
• Marcas declaradas en la hoja: CE, UL, cUL, CSA e ISO/TS 16949.

Es la base que se pide junto con cualquier relé de 8 espigas cuando se quiere cablear con tornillo y poder cambiar el relé sin desconectar el tablero.
