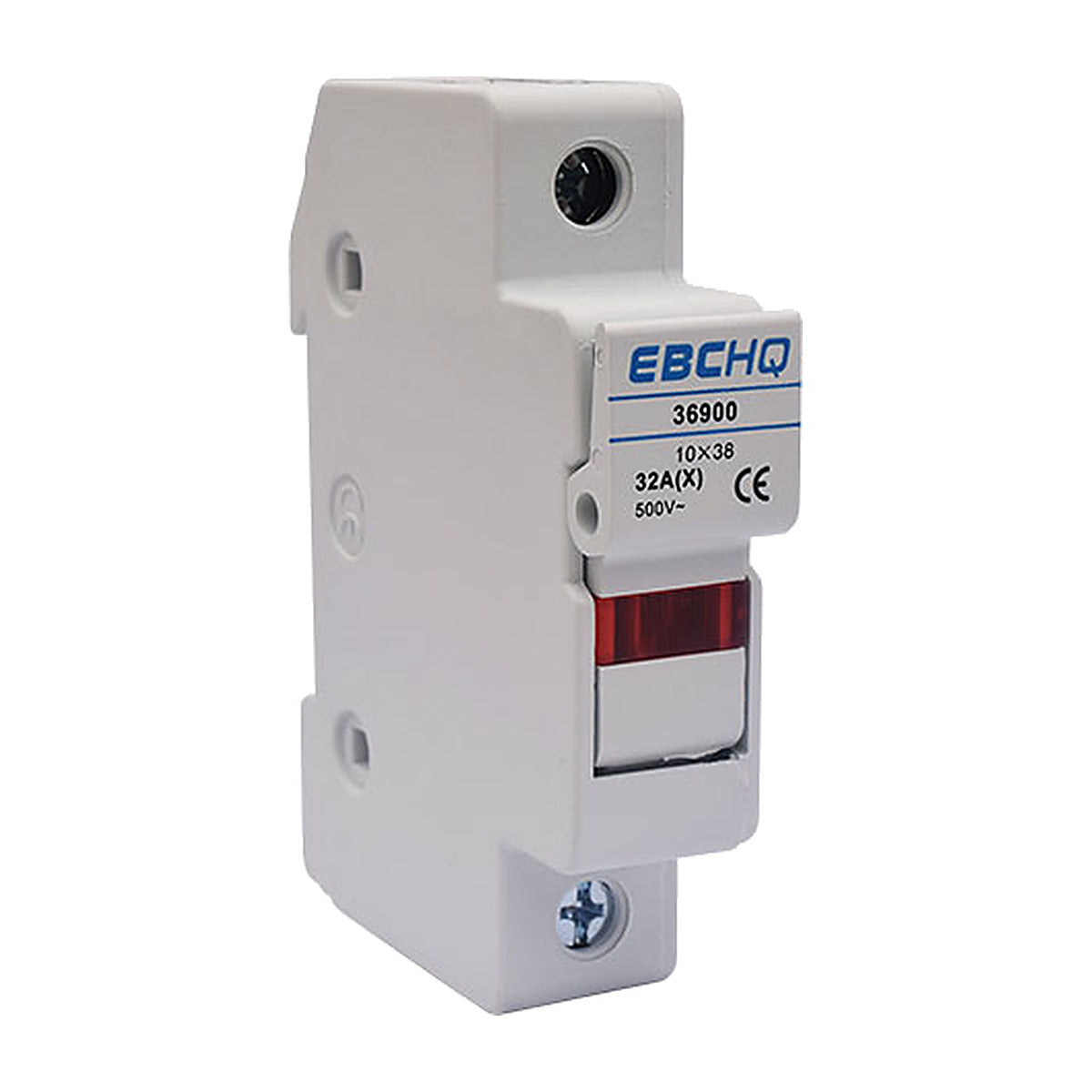

Base portafusible EBCHQ RT18(X) 32A 1 polo para fusible 10x38 mm

La base portafusible EBCHQ RT18(X) aloja un fusible cilíndrico de 10x38 mm en un solo polo y se monta sobre riel de 35 mm dentro del tablero. Trabaja hasta 500 V y 32 A, soporta corriente de cortocircuito prevista de hasta 100 kA y lleva indicador de fusión que se enciende cuando el fusible se funde, así que no hay que sacar el cartucho para saber cuál se abrió. El portafusible se extrae en bloque, lo que permite usarlo también como seccionador fusible al combinar varios polos.

Indicador de fusión integrado: la versión RT18(X) enciende un testigo al fundirse el fusible, lo que ubica de inmediato el polo afectado en un tablero con varias bases seguidas.

Funciona como seccionador fusible: la gaveta se extrae abriendo el circuito, y al combinar bases en 1P, 2P o 3P se obtiene un seccionador fusible completo para líneas monofásicas o trifásicas.

Montaje sobre riel de 35 mm: el cuerpo mide 18 mm de ancho por polo, así que varias bases quedan alineadas ocupando poco espacio en el riel.

Certificaciones internacionales: cumple IEC 269 y GB 13539, con aprobaciones CE, SEMKO y UL bajo el número de archivo E238958 para la versión RT18(X).

• Modelo: RT18(X), referencia de catálogo RT18M-32(X)
• Corriente nominal: 32 A
• Tensión nominal de aislamiento: hasta 500 V
• Frecuencia de trabajo: 50 Hz en AC
• Corriente de cortocircuito soportada: hasta 100 kA
• Número de polos: 1
• Fusible admitido: cilíndrico de 10x38 mm
• Indicador de fusión: sí, se enciende al fundirse el fusible
• Dimensiones: 79 mm de largo al riel (81 mm total), 61 mm y 80 mm de altura, 18 mm de ancho por polo; paso de montaje sobre riel de 35 mm
• Normas y aprobaciones: IEC 269 y GB 13539; CE, SEMKO y UL (E238958)

Es la base indicada para instalar fusibles cilíndricos de 10x38 mm en tableros de control, protección de circuitos de mando y protección de semiconductores, cuando conviene ver de un vistazo cuál fusible se fundió.
