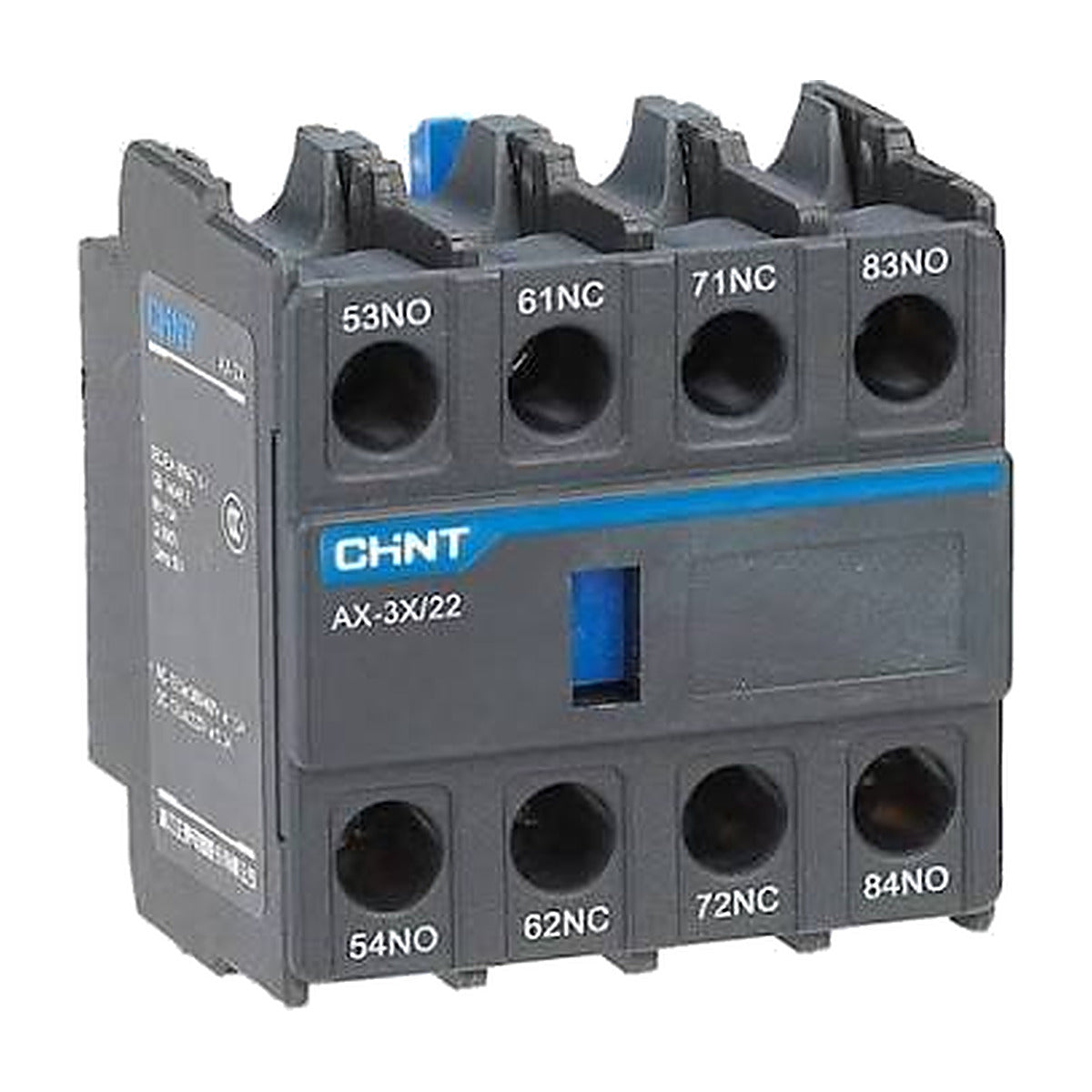

Bloque de contactos auxiliares Chint 2NA+2NC AX-3X/22

El AX-3X/22 es un bloque de contactos auxiliares de montaje superior para los contactores Chint de la serie NXC. Se acopla sobre el frente del contactor y agrega cuatro contactos —dos normalmente abiertos y dos normalmente cerrados— para retención, enclavamiento y señalización, sin ocupar riel adicional en el tablero.

Cuatro contactos auxiliares: 2 NA + 2 NC disponibles para sellar el circuito de mando, enclavar dos contactores entre sí y llevar señales a luces piloto o a un PLC.

Montaje frontal sobre el contactor: se instala en la parte superior del contactor sin herramienta especial y sin cambiar el espacio que ocupa el equipo en el riel.

Compatibilidad amplia: sirve para los contactores NXC-06 a NXC-225 y NXC-265 a NXC-630.

Familia con otras combinaciones: el mismo AX-3X existe en /20 (2 NA), /11 (1 NA + 1 NC), /02 (2 NC), /40 (4 NA), /31 (3 NA + 1 NC), /22 (2 NA + 2 NC), /13 (1 NA + 3 NC) y /04 (4 NC).

• Tipo: bloque de contactos auxiliares de montaje superior (frontal) para contactor
• Configuración de contactos: 2 NA + 2 NC
• Contactores compatibles: NXC-06 a NXC-225 y NXC-265 a NXC-630
• Tensión nominal de aislamiento: 690 V
• Corriente térmica convencional (Ith): 10 A
• Capacidad de control AC-15: 1.5 A a 380, 400 y 415 V
• Capacidad de control DC-13: 0.3 A a 220, 230 y 240 V
• Protección contra cortocircuito: fusible gG de 10 A
• Grado de protección: IP20
• Norma y certificación: IEC/EN 60947-5-1, CE

Es el accesorio que se agrega cuando los contactos auxiliares propios del contactor ya no alcanzan para el circuito de mando, en arrancadores, inversores de giro y automatismos de tablero.
