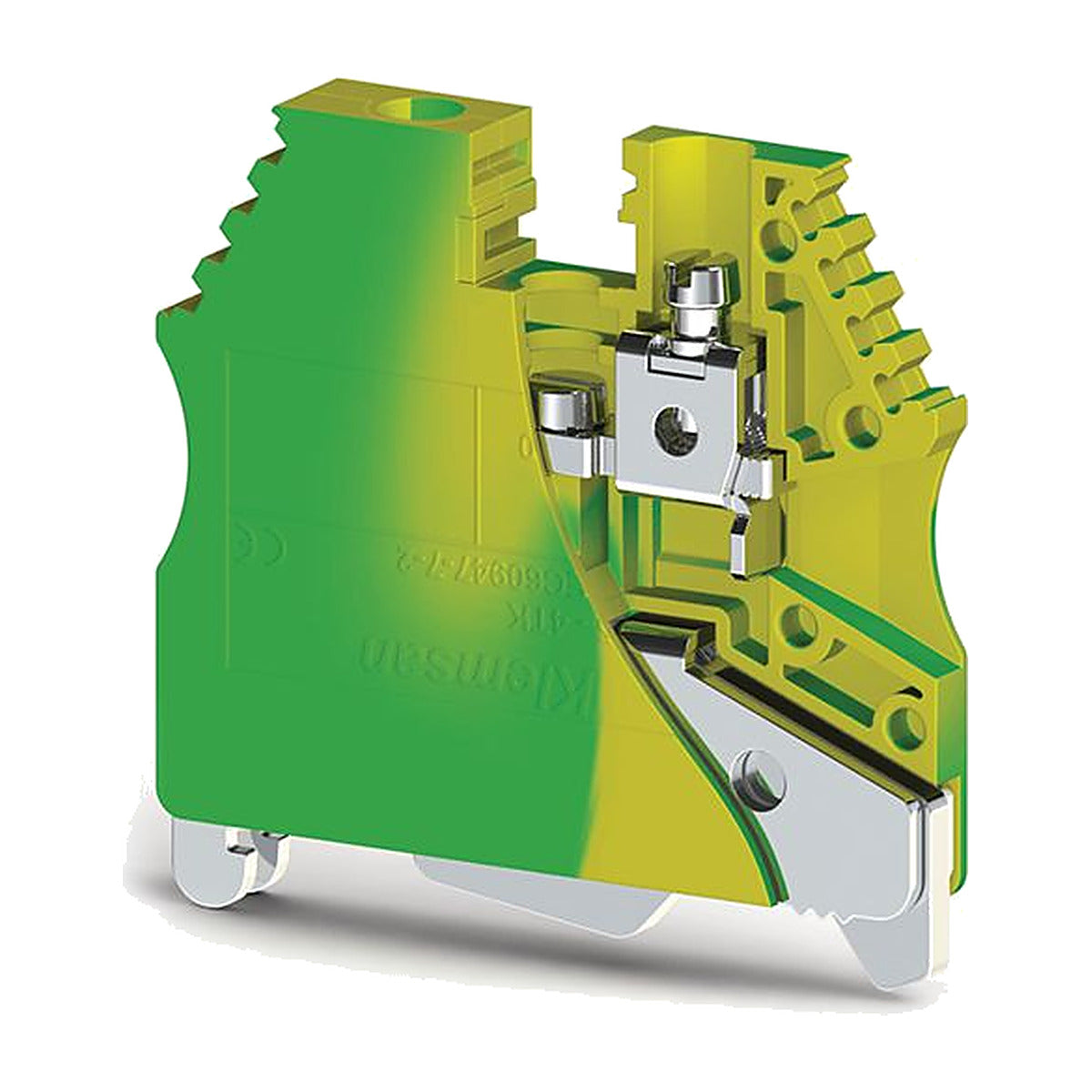

Bornera de tierra Klemsan 2.5 a 4 mm² AVK 2,5/4 TK

La AVK 2,5/4 TK de Klemsan es una bornera de tierra de conexión por tornillo para riel din de 35 x 7.5 mm. A diferencia de una bornera de paso, el borne hace contacto directo con el riel para llevar el conductor de protección a tierra, con baja resistencia de contacto y puntos de conexión resistentes a la corrosión. El cuerpo amarillo-verde la distingue del resto y conserva el mismo tamaño que la bornera de paso de igual sección para no romper la alineación en el riel.

Contacto directo con el riel: el conductor de protección se conecta a tierra a través del riel din, con par de apriete al riel de 0.4 a 0.6 Nm.

Cuerpo amarillo-verde: el color de identificación del conductor de protección hace evidente cuál bornera es la de tierra dentro del tablero.

Acepta de 0.2 a 6 mm²: en conductor rígido y flexible, y hasta dos conductores de 0.5 a 2.5 mm² con puntera TWIN aislada.

Alineación con la serie AVK: mide 6 mm de ancho y 42.00 mm de largo, la misma altura de la bornera de paso equivalente, así que se intercala en el riel sin dejar escalones.

• Serie / tipo: AVK T, modelo AVK 2,5/4 TK, bornera de tierra de conexión por tornillo
• No. de catálogo: 334 450
• Sección nominal (CE, EN 60947-7-2): 2.5 a 4 mm²
• Certificación UL / cULus: AWG 26-10
• Rango de conexión: 0.2 a 6 mm² en conductor rígido y flexible; AWG 24-10
• Par de apriete del borne: 0.5 a 0.8 Nm, desarmador IKT 3 (0.6 x 3.5)
• Par de apriete al riel: 0.4 a 0.6 Nm
• Longitud de pelado: 9 a 10 mm
• Dimensiones: 6 mm de ancho x 42.00 mm de largo x 44.50 mm de alto sobre riel MR 35 x 7.5
• Protección: IP 20, conductor de protección PE, 8 kV de tensión soportada a impulso, grado de contaminación 3

Es la bornera que cierra el circuito de tierra de un tablero de control o de distribución armado sobre riel din.
