Bornera desmontable de 16 contactos 2EDG5-08-16P vertical

Bornera desmontable de 16 contactos 2EDG5-08-16P vertical

2EDG-508-V-16P

16.00 GTQ
16.00 GTQ
Oferta Agotado

49 en existencias

Este conector, conocido como bornera o bloque de terminales enchufable, está diseñado para crear una conexión segura y removible entre cables y una placa de circuito impreso (PCB). Pertenece a la gama de conectores de paso estándar de 5.08mm. Su característica distintiva es la orientación de sus pines de soldadura verticales con respecto a la PCB, lo que permite que el conector se monte encima de la PCB y los cables salgan de forma perpendicular a la superficie de la placa, optimizando el espacio y la gestión del cableado.

Diseño desmontable: Permite conectar y desconectar el bloque de la PCB con facilidad, sin necesidad de desatornillar los cables, lo que simplifica el montaje, las pruebas y el mantenimiento del equipo.
Terminales de tornillo: Cada uno de los contactos utiliza un mecanismo de tornillo y jaula para sujetar firmemente el cable, asegurando una conexión eléctrica fiable y de baja resistencia para una amplia gama de calibres de cable.
Orientación vertical: Los pines que se sueldan a la placa son rectos, facilitando la instalación encima de la PCB y permitiendo una salida de cables vertical, ideal para gabinetes con acceso vertical.
Paso estándar: La separación de 5.08mm entre cada pin es un estándar de la industria, lo que garantiza la compatibilidad con una gran variedad de cabezales hembra y diseños de PCB.

  • Paso entre pines: 5.08mm (0.2 pulgadas).
  • Número de contactos: 16.
  • Tensión nominal (UL): 300V.
  • Corriente nominal (UL): 15A.
  • Calibre de cable admitido: 28-12 AWG (0.2-2.5mm²).
  • Material del cuerpo aislante: Poliamida (PA66) con clasificación de inflamabilidad UL94V-0.
  • Material del contacto: Aleación de cobre, estañado para una mejor conductividad y resistencia a la corrosión.
  • Temperatura de funcionamiento: -40°C a +105°C.
  • Longitud de cable a pelar recomendada: 6mm a 7mm.
  • Tipo de montaje: Through-Hole (THT).

Este componente es ideal para desarrolladores, técnicos y aficionados a la electrónica que necesitan una solución robusta y de fácil servicio para conectar cables de alimentación o de señal a placas de circuito impreso en prototipos y productos finales.

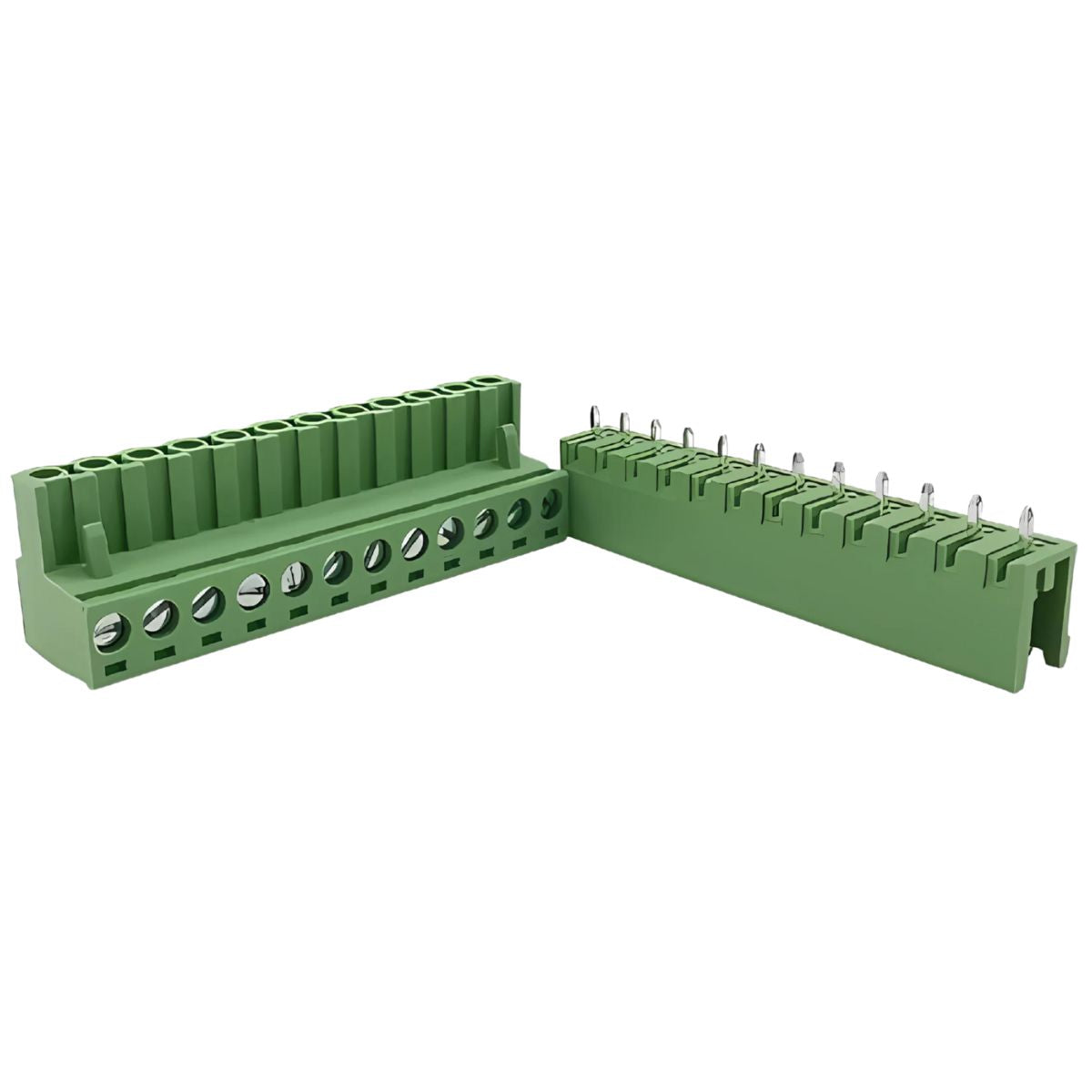

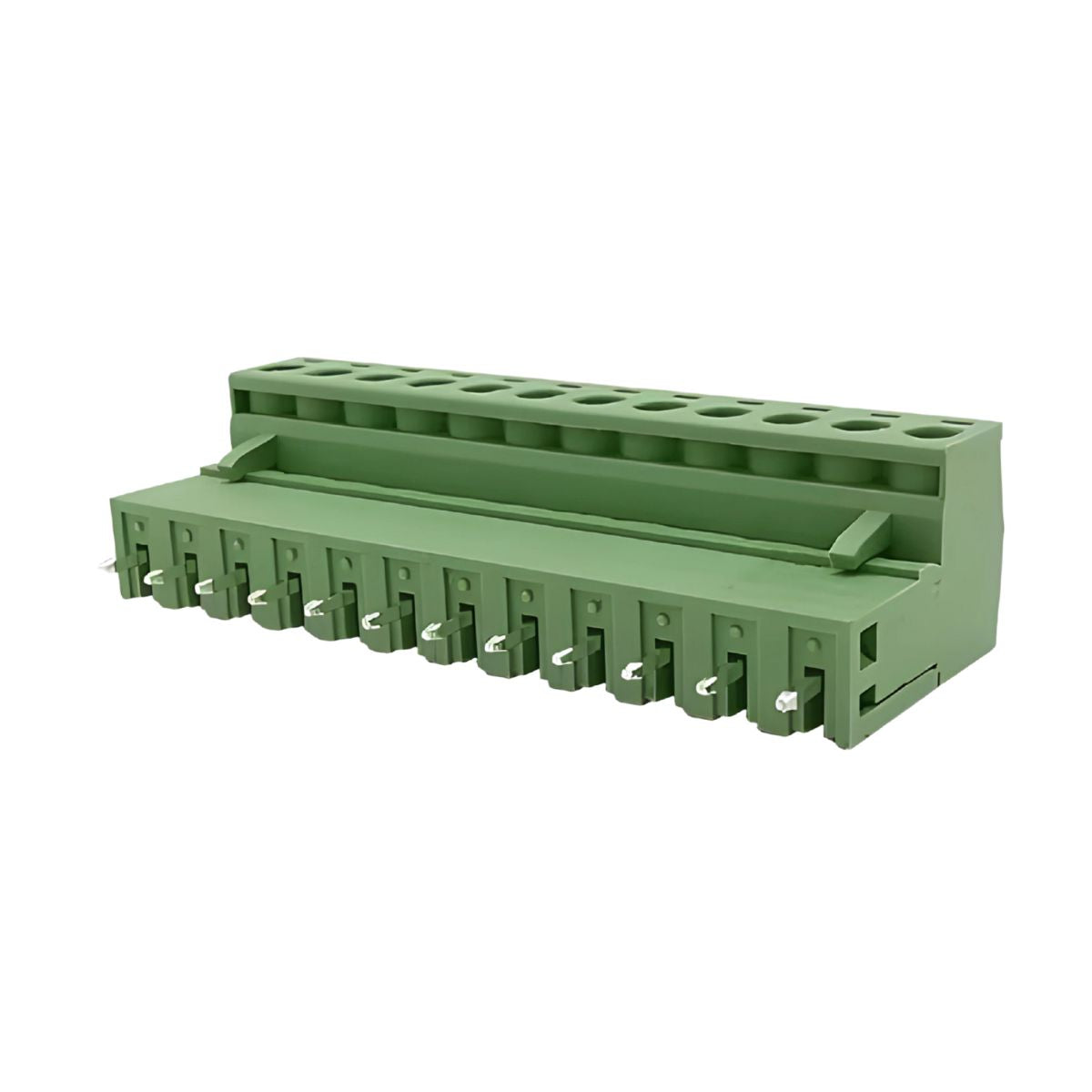

*Imagen ilustrativa: La imagen es de la versión de 12 pines pero este producto es de 16 pines.
