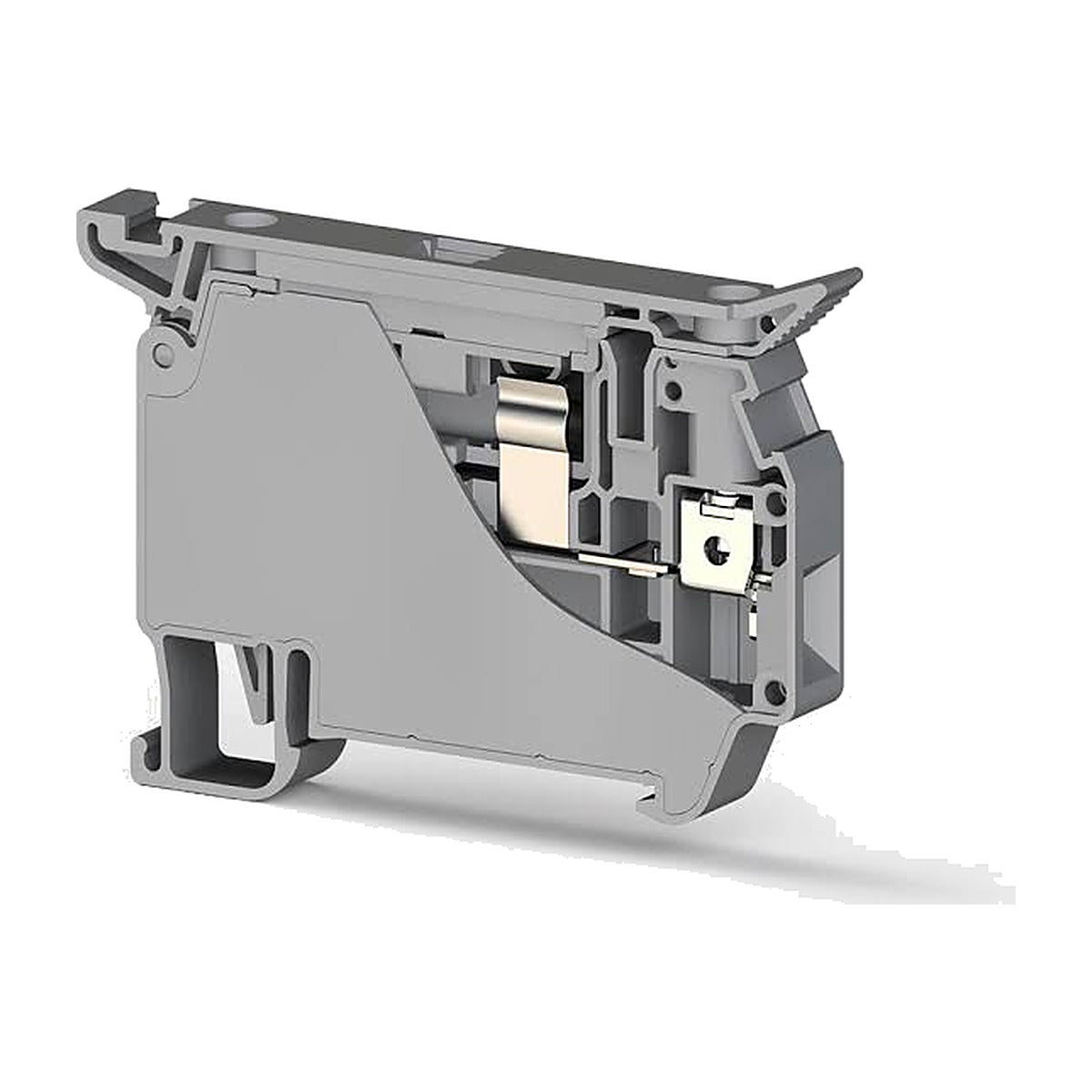

Bornera portafusible Klemsan ASK 5 gris para fusible 5x20 mm

La bornera portafusible Klemsan ASK 5 combina un borne de paso de 4 mm² con un portafusible basculante para cartuchos de vidrio de 5x20 mm, en un cuerpo de 8 mm de ancho que se monta sobre riel de 35 mm. Trabaja a 500 V y 10 A según IEC 60947-7-3, con conexión por tornillo para conductores de 0.2 a 6 mm². La tapa portafusible se abre girando hacia adelante, lo que permite cambiar el fusible sin desconectar los cables ni desmontar la bornera del riel.

Cambio de fusible sin desconectar: el portafusible bascula hacia el frente y libera el cartucho de vidrio; la bornera se queda en el riel y los conductores permanecen apretados en sus tornillos.

Conexión por tornillo de amplio rango: acepta conductor rígido o flexible de 0.2 a 6 mm² (24 a 10 AWG), flexible con puntera de 0.25 a 4 mm² y dos conductores de la misma sección con puntera TWIN aislada de 0.5 a 2.5 mm², con par de apriete de 0.5 a 0.8 Nm.

Cuerpo de poliamida autoextinguible: material aislante PA con clasificación UL 94 V2 y temperatura de operación continua de -55 °C a 120 °C, con grado de protección IP 20.

Accesorios de la serie: admite puentes transversales UK 6/2 a UK 6/10 para hasta 10 A, bloques finales KD 3, KD 4 y KD 7 y marcación DG 10/8, y se instala sobre riel MR 35x7.5 o MR 35x15.

• Serie y referencia: ASK 5, cat. 353 409 en color gris
• Tensión nominal: 500 V según IEC 60947-7-3 (CE); 300 V según UL / cULus
• Corriente nominal: 10 A a 4 mm² (CE); 10 A según UL / cULus
• Fusible admitido: cartucho de vidrio tipo G de 5x20 mm a 5x25 mm
• Conexión: tornillo; rígido y flexible de 0.2 a 6 mm², con puntera de 0.25 a 4 mm², 24 a 10 AWG; longitud de pelado de 8 a 9 mm; par de apriete de 0.5 a 0.8 Nm
• Material aislante: poliamida (PA), inflamabilidad UL 94 V2
• Aislamiento: tensión soportada a impulso de 6 kV, grado de contaminación 3, categoría de sobretensión III, grado de protección IP 20
• Temperatura de operación continua: -55 °C a 120 °C
• Dimensiones: 8 mm de ancho, 69.60 mm de largo y 51.00 mm de altura sobre riel MR 35x7.5 (58.50 mm sobre MR 35x15)
• Montaje: riel MR 35x7.5 y MR 35x15; niveles: 1; conexiones: 2

Es útil en tableros de control donde cada salida de 24 V o cada circuito de instrumentación necesita su propio fusible identificable y reemplazable desde el frente, sin tocar el cableado.
