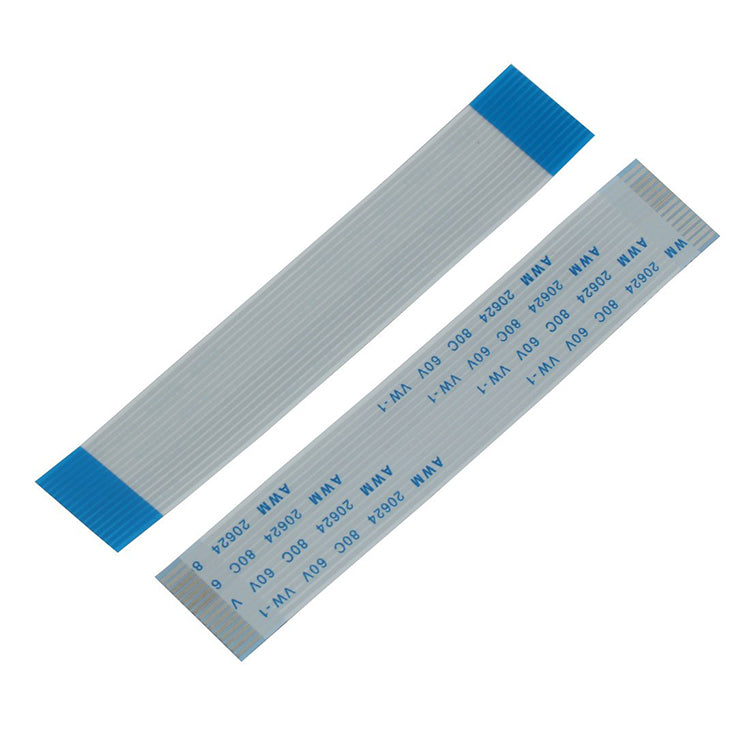

Cable FFC de mismo lado, 16 líneas, 20 cm x 0.5 mm

Cable plano flexible (FFC) de 16 líneas, 20 cm de largo y paso de 0.5 mm entre conductores, con contactos del mismo lado: los contactos expuestos quedan en la misma cara en ambos extremos (tipo A). Se usa para interconectar placas, pantallas y módulos dentro de equipos electrónicos mediante conectores FFC/FPC del mismo paso y número de líneas. El paso de 0.5 mm es el habitual en conectores ZIF de pantallas, módulos de cámara y equipos compactos.

Contactos del mismo lado: al quedar los contactos en la misma cara en ambos extremos, el cable une dos conectores orientados en el mismo sentido, por ejemplo dos placas colocadas lado a lado.

16 conductores en paralelo: las 16 líneas están separadas 0.5 mm entre centros, lo que da un ancho aproximado de 8 mm; el conector de destino debe ser de 16 posiciones y paso de 0.5 mm.

Flexible y delgado: el cable se dobla para pasar por espacios reducidos entre placas o dentro de carcasas.

Reemplazo o prototipo: sirve para sustituir un cable FFC dañado de las mismas características o para conectar módulos en un prototipo.

• Tipo: cable plano flexible (FFC).
• Número de líneas: 16.
• Paso entre líneas: 0.5 mm.
• Longitud: 20 cm.
• Ancho aproximado: 8 mm.
• Orientación de contactos: mismo lado (tipo A), contactos en la misma cara en ambos extremos.

Es idóneo para técnicos de reparación y desarrolladores que necesitan un cable FFC de 16 líneas a 0.5 mm y 20 cm con contactos del mismo lado.
