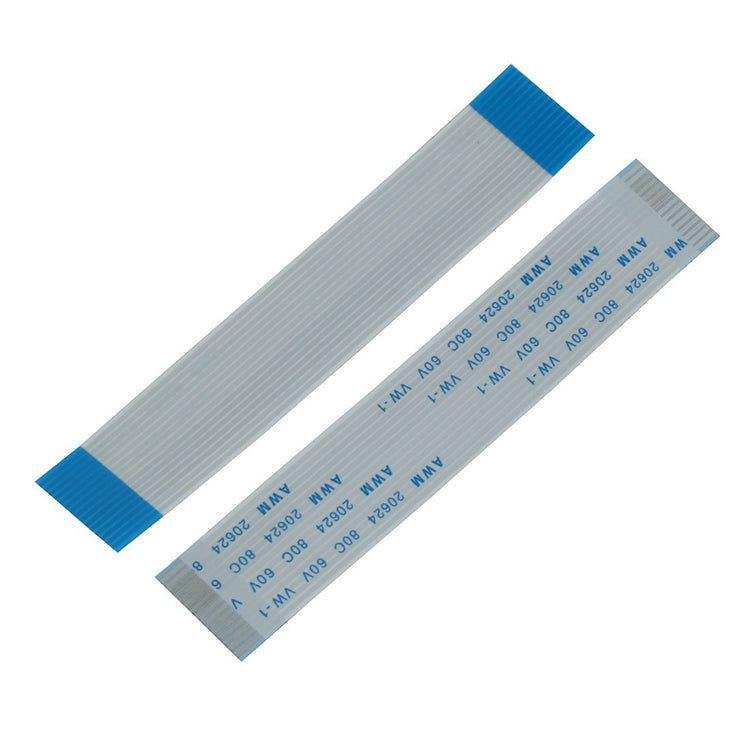

Cable FFC de mismo lado, 18 líneas, 30 cm x 0.5 mm

Cable plano flexible (FFC) de 18 conductores con paso de 0.5 mm y 30 cm de largo, con los contactos expuestos en la misma cara en ambos extremos (tipo "mismo lado"). Sirve para interconectar dos conectores FFC/FPC de 0.5 mm y 18 posiciones, ya sea para reponer un cable dañado en un equipo o para conectar módulos en un prototipo.

Contactos del mismo lado: Los conductores quedan descubiertos en la misma cara del cable en los dos extremos. Esta versión corresponde a instalaciones en las que ambos conectores reciben el cable con los contactos hacia el mismo lado; si uno de los conectores los necesita hacia arriba y el otro hacia abajo, se requiere un cable de lados opuestos.

Paso de 0.5 mm: La separación de 0.5 mm entre conductores debe coincidir con la del conector. Un cable de 0.5 mm no sirve en conectores de 1 mm (ni al revés) aunque tenga el mismo número de líneas, por lo que conviene medir el conector o revisar su ficha antes de elegirlo.

Ancho del cable: Con 18 líneas a 0.5 mm, el cable mide 9 mm de ancho, que es la medida que entra en la boca del conector.

Longitud de 30 cm: Es un tramo largo, para conectores separados por una distancia mayor o recorridos que deben rodear otras piezas. El cable se puede doblar para seguir el recorrido, aunque conviene evitar dobleces marcados repetidos en el mismo punto.

• Tipo: cable plano flexible FFC.
• Número de líneas: 18.
• Paso entre conductores: 0.5 mm.
• Ancho total: 9 mm.
• Longitud: 30 cm.
• Orientación de los contactos: mismo lado en ambos extremos.
• Conector compatible: FFC/FPC de 0.5 mm y 18 posiciones.

Es idóneo para reparaciones y prototipos que necesitan un cable FFC de 18 líneas a 0.5 mm con contactos del mismo lado, en recorridos largos entre placas o módulos separados.
