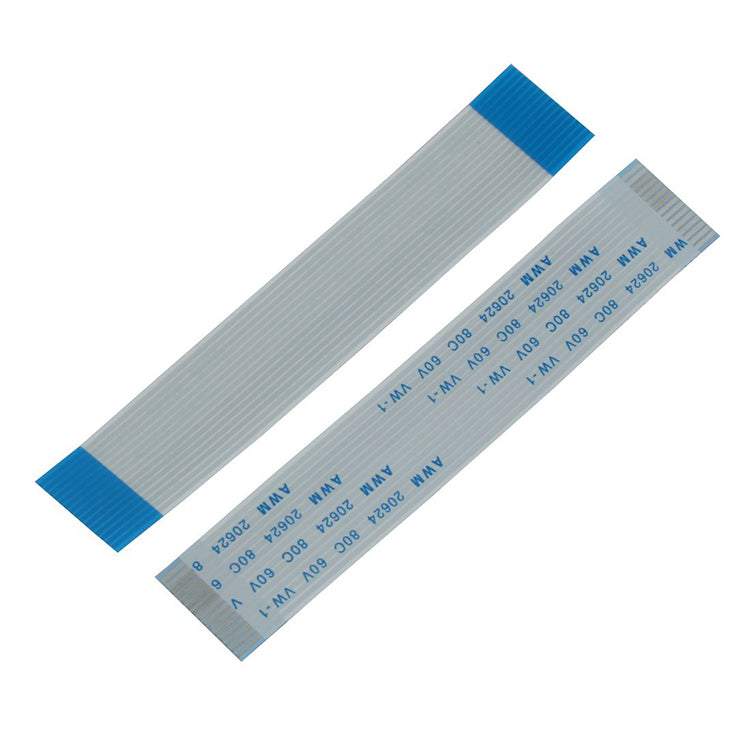

Cable FFC de mismo lado, 20 líneas, 10 cm x 1 mm

Cable plano flexible (FFC) de 20 conductores con paso de 1 mm y 10 cm de largo, con los contactos expuestos en la misma cara en ambos extremos (tipo "mismo lado"). Sirve para interconectar dos conectores FFC/FPC de 1 mm y 20 posiciones, ya sea para reponer un cable dañado en un equipo o para conectar módulos en un prototipo.

Contactos del mismo lado: Los conductores quedan descubiertos en la misma cara del cable en los dos extremos. Esta versión corresponde a instalaciones en las que ambos conectores reciben el cable con los contactos hacia el mismo lado; si uno de los conectores los necesita hacia arriba y el otro hacia abajo, se requiere un cable de lados opuestos.

Paso de 1 mm: La separación de 1 mm entre conductores debe coincidir con la del conector. Un cable de 1 mm no sirve en conectores de 0.5 mm (ni al revés) aunque tenga el mismo número de líneas, por lo que conviene medir el conector o revisar su ficha antes de elegirlo.

Ancho del cable: Con 20 líneas a 1 mm, el cable mide 20 mm de ancho, que es la medida que entra en la boca del conector.

Longitud de 10 cm: Es un tramo corto, para unir conectores que quedan cerca, como dos placas apiladas o contiguas. El cable se puede doblar para seguir el recorrido, aunque conviene evitar dobleces marcados repetidos en el mismo punto.

• Tipo: cable plano flexible FFC.
• Número de líneas: 20.
• Paso entre conductores: 1 mm.
• Ancho total: 20 mm.
• Longitud: 10 cm.
• Orientación de los contactos: mismo lado en ambos extremos.
• Conector compatible: FFC/FPC de 1 mm y 20 posiciones.

Es idóneo para reparaciones y prototipos que necesitan un cable FFC de 20 líneas a 1 mm con contactos del mismo lado, en uniones cortas entre placas cercanas.
