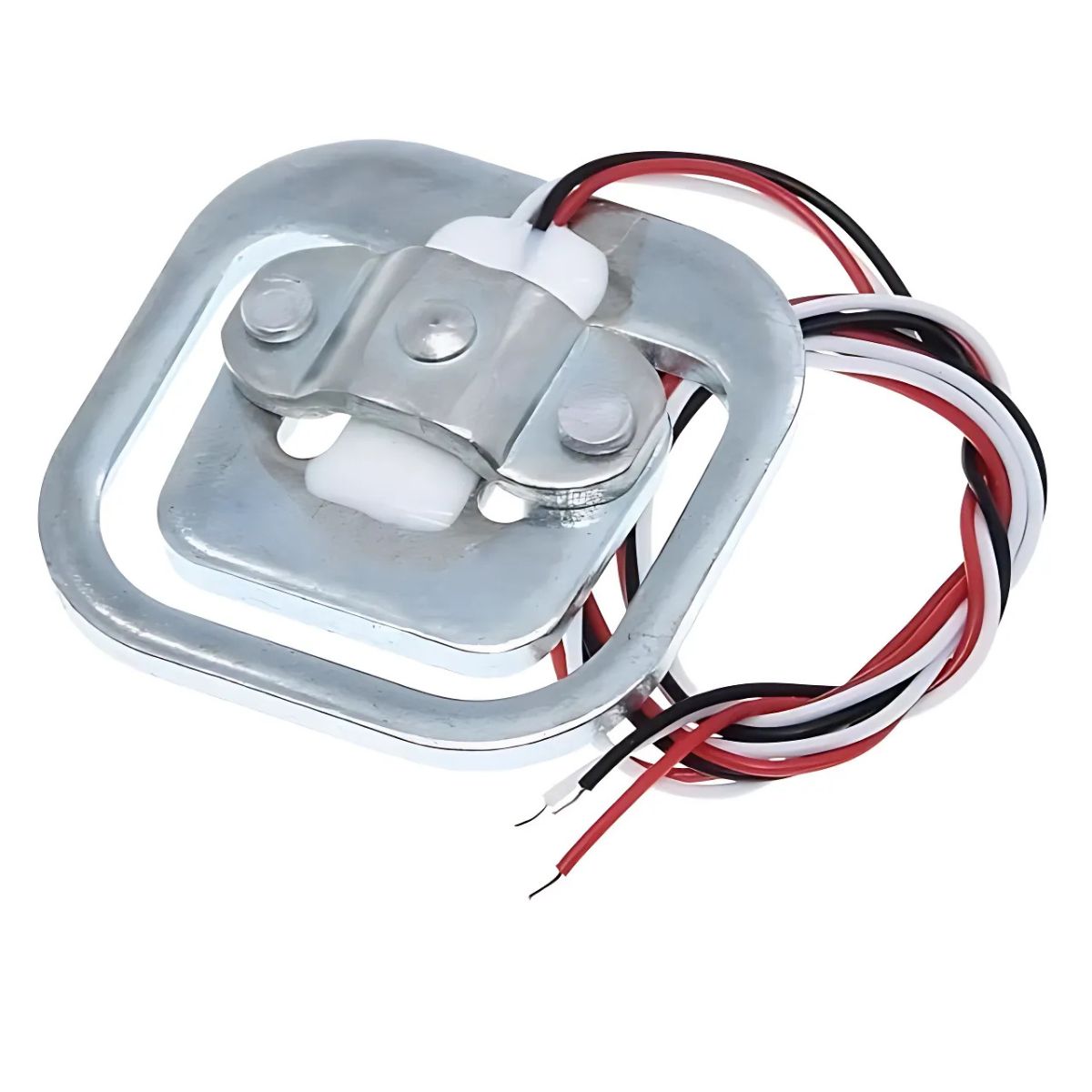

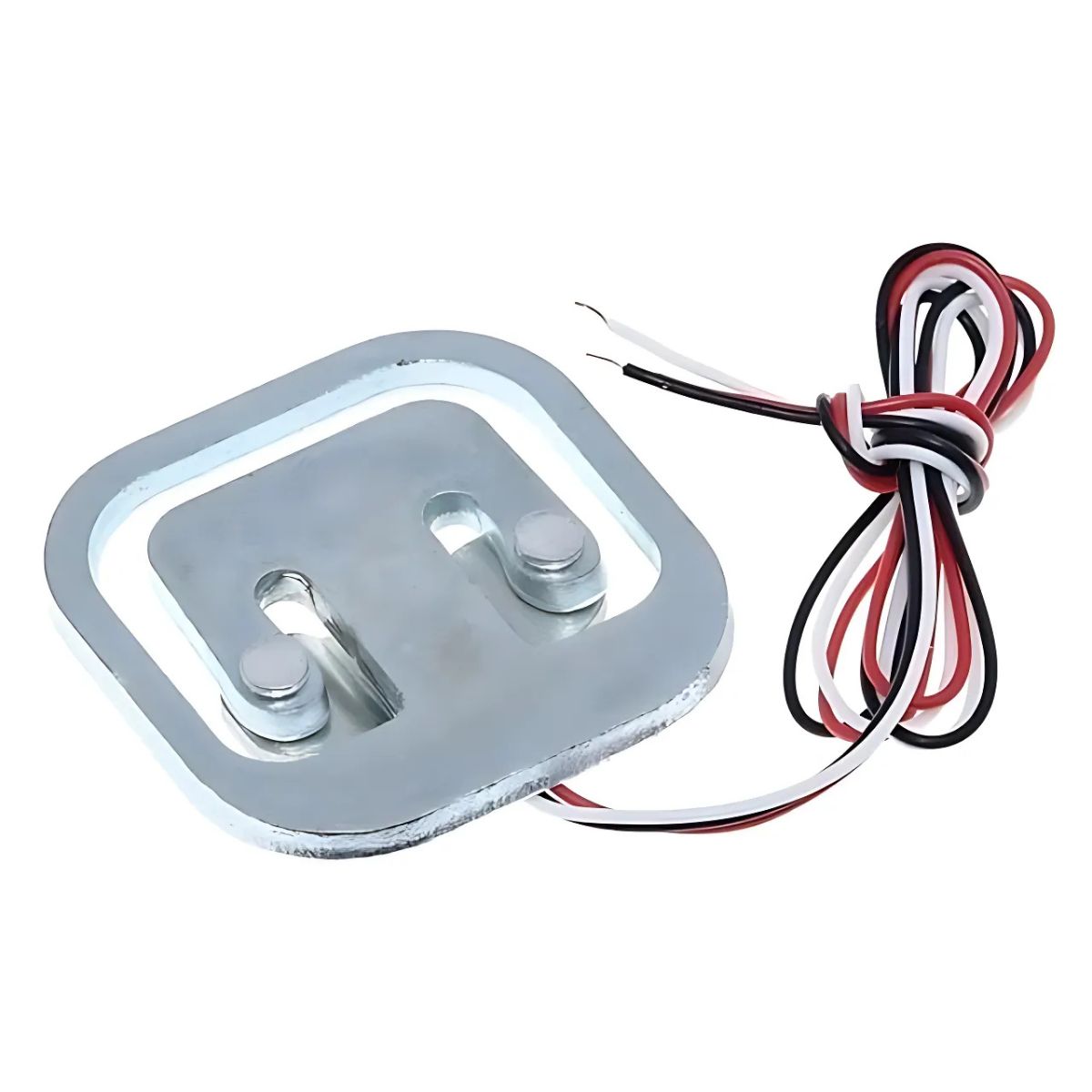

Celda de carga de medio puente de 50 Kg

La celda de carga de medio puente es un transductor de fuerza basado en galgas extensiométricas: su cuerpo metálico se deforma ligeramente al recibir una carga y la resistencia de la galga interna varía en proporción a esa deformación. Por ser de medio puente, cada celda forma solo la mitad de un puente de Wheatstone, así que se combina con otras celdas iguales (normalmente dos o cuatro) para completar el puente, cuya salida en milivoltios se lleva a un amplificador para celdas de carga como el HX711.

• Capacidad: 50 kg por celda; en la configuración típica de cuatro celdas la capacidad total es de 200 kg.
• Configuración: medio puente (half-bridge), 3 cables.
• Resistencia nominal: 1,000 Ω ± 50 Ω.
• Voltaje de excitación recomendado: 5 V a 10 V DC.
• Sensibilidad de salida: 1.0 ± 0.15 mV/V.
• Error de no linealidad: 0.05 % de la escala completa (F.S.).
• Cableado: rojo para excitación positiva (E+), negro para excitación negativa (E-) y blanco para la señal de salida (típico).
• Material del cuerpo: aleación de aluminio.
• Dimensiones aproximadas: 28 x 28 x 8 mm.
