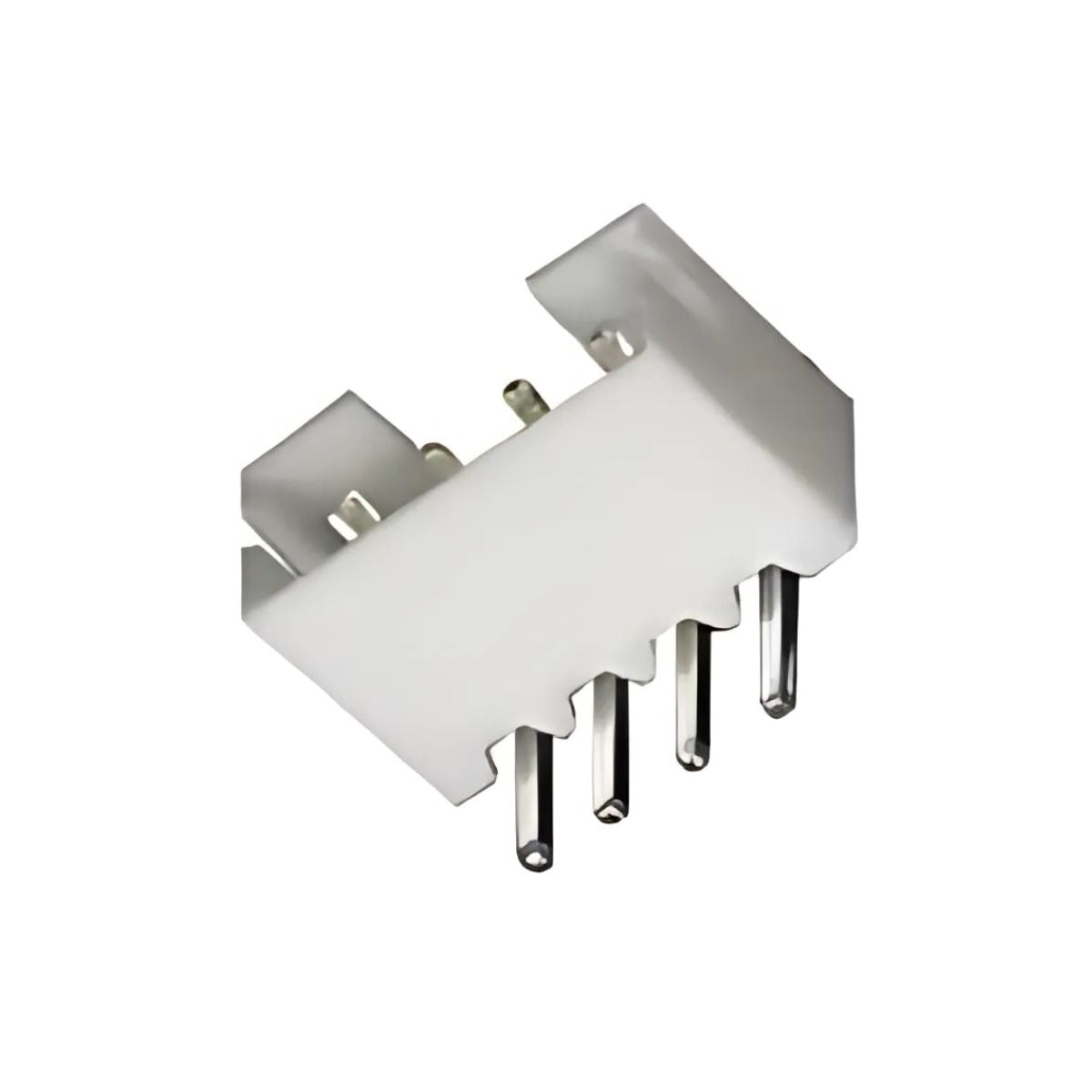

Conector horizontal XH-4AW de cable a placa - 4 pines

El conector macho tipo XH de 2.5 mm es un componente de montaje en placa de circuito impreso (PCB) diseñado para establecer una conexión de cable a placa. Este modelo específico cuenta con una orientación acodada de 90 grados, lo que permite que el conector hembra se acople de forma paralela a la superficie de la PCB, siendo útil en aplicaciones con espacio vertical limitado. Su carcasa plástica proporciona un encapsulamiento que guía la conexión, previene pines doblados y asegura la polaridad correcta gracias a su diseño con muescas. Es un conector de gama de entrada, ampliamente utilizado en electrónica de consumo y prototipado.

Paso entre pines: Su distancia estándar de 2.5mm lo hace compatible con una amplia gama de aplicaciones electrónicas, aunque a menudo se le asocia con el paso de 2.54mm (0.1 pulgadas) por su similitud.

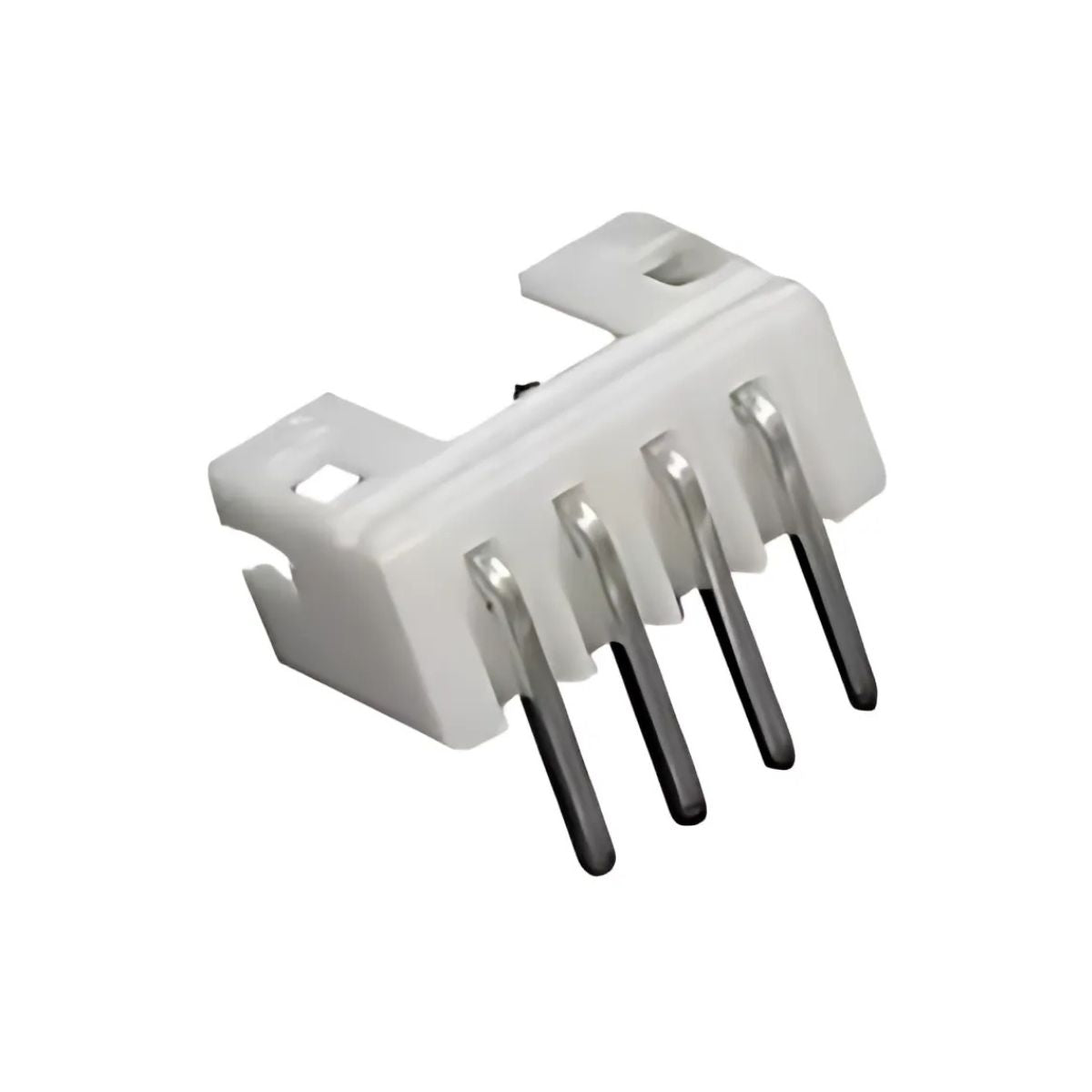

Montaje en ángulo recto: Los pines están doblados a 90 grados, permitiendo una instalación de tipo "Through-Hole" (agujero pasante) en la que el conector queda acostado sobre la PCB.

Conexión segura: Incorpora una rampa de bloqueo en la carcasa que se engancha con el conector hembra correspondiente, ofreciendo una conexión firme que resiste vibraciones y tirones leves.

Diseño polarizado: La forma asimétrica de la carcasa plástica impide que se pueda conectar de forma invertida, protegiendo así los circuitos de una conexión incorrecta.

Construcción: La pieza está fabricada con una carcasa de plástico termorresistente y pines de metal con recubrimiento de estaño para facilitar la soldadura y prevenir la corrosión.

Este componente es ideal para estudiantes, aficionados a la electrónica y técnicos que requieren una solución de conexión desmontable y fiable entre una placa de circuito y un arnés de cables en proyectos, prototipos o equipos electrónicos de bajo consumo.
