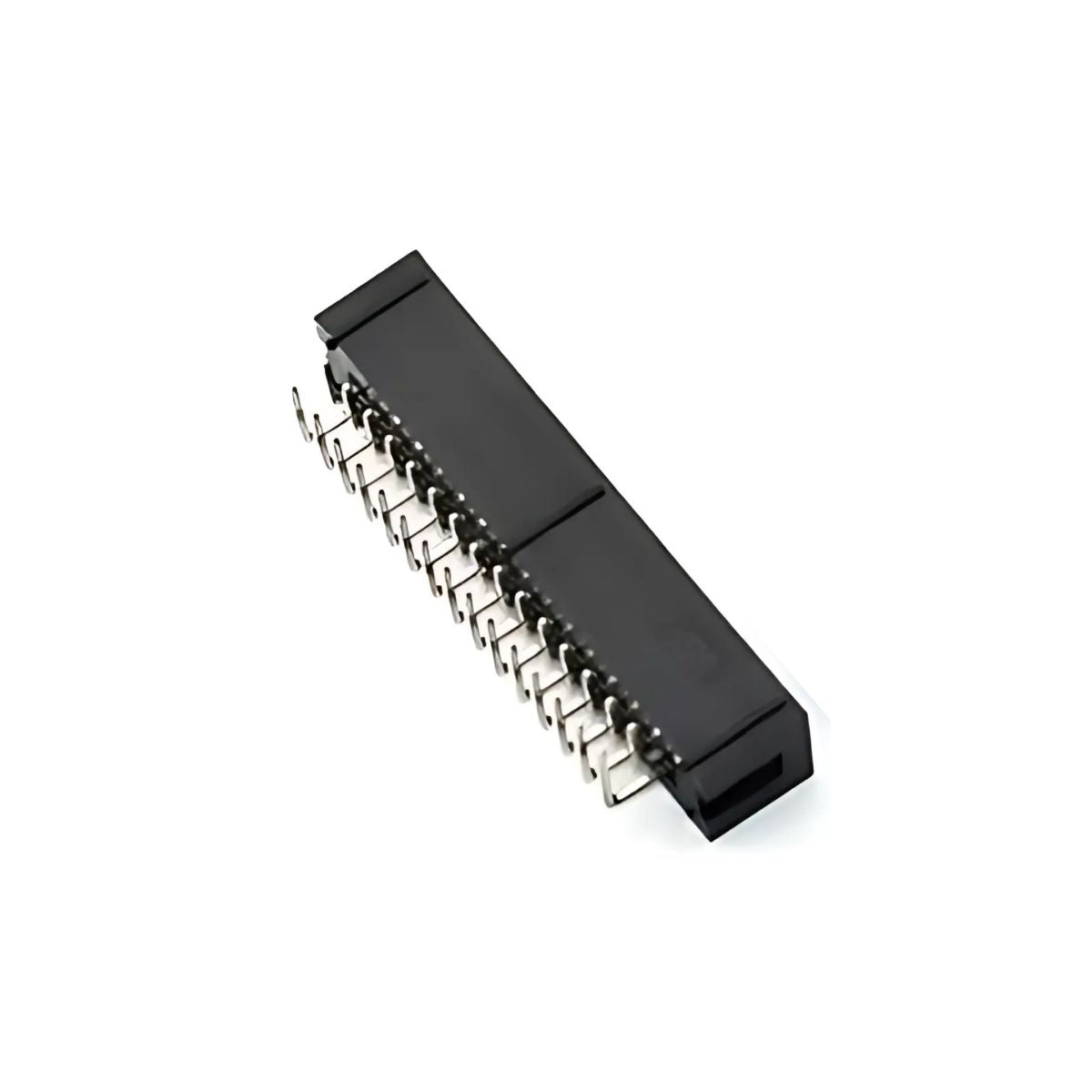

Conector DC3-50P macho curvo de 2 x 25 pines

Cabezal de caja (box header) DC3 macho de dos filas con paso de 2.54 mm, para montaje de inserción en placa de circuito impreso. Recibe un conector hembra IDC montado en cable plano; la cubierta plástica que rodea los pines tiene una muesca de polarización para que el conector hembra entre solo en una orientación. Los pines están doblados en ángulo recto, por lo que el cable plano se acopla en dirección paralela a la placa.

• Número de pines: 50 (2 filas x 25).
• Paso entre pines: 2.54 mm (0.1 in).
• Orientación: Curva (montaje horizontal).
• Corriente nominal: 1 A.
• Resistencia de aislamiento: 1,000 MΩ mínimo.
• Material del contacto: Latón estañado.
• Material del aislante: PBT con fibra de vidrio, inflamabilidad UL94V-0.
• Temperatura de operación: -40 °C a +105 °C.
