Conector de antena RF SMA-KWE de 14.5 mm

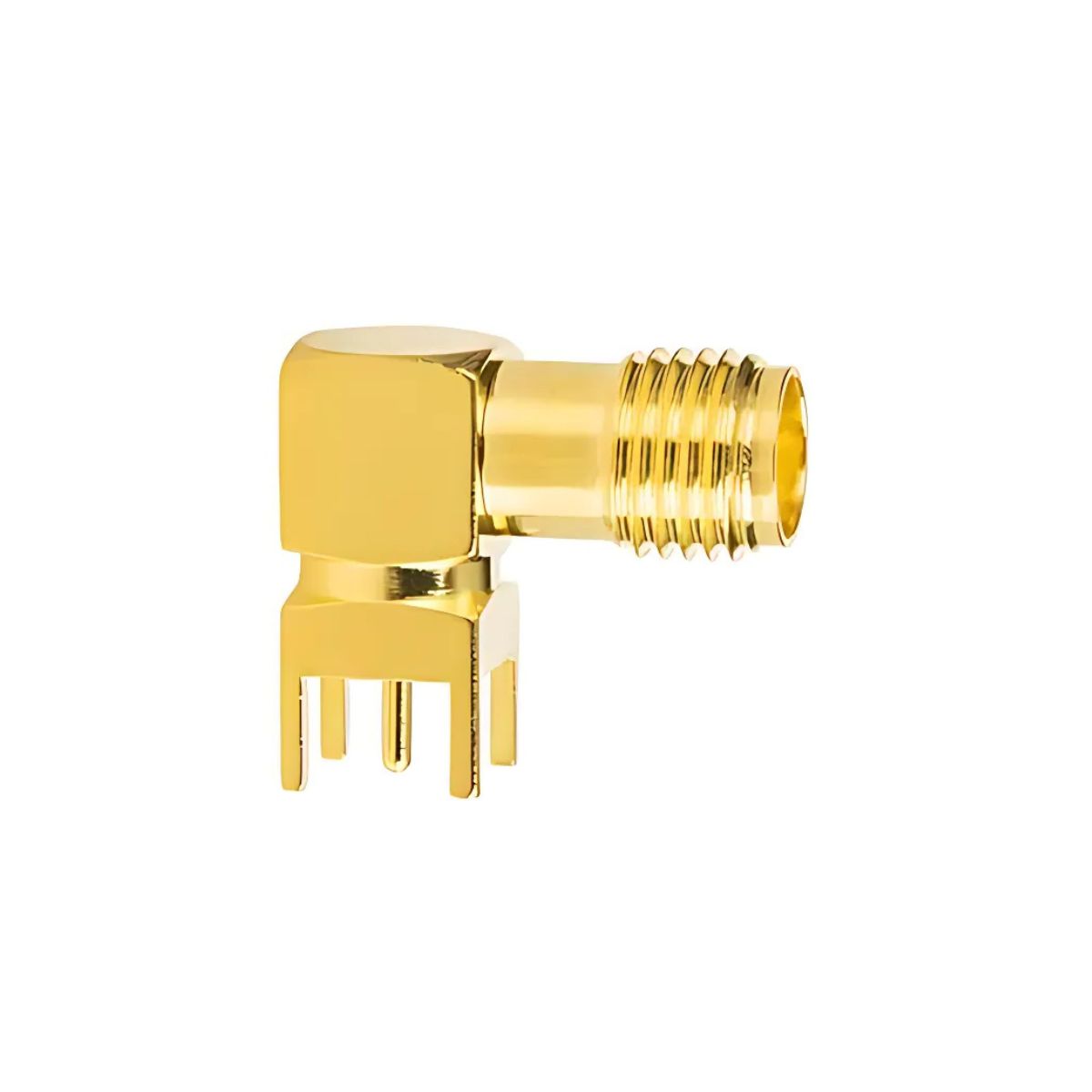

Conector SMA hembra (jack) en ángulo recto para montaje de inserción en PCB, en versión de 14.5 mm. El SMA es un conector coaxial roscado para radiofrecuencia: el contacto central lleva la señal, el cuerpo exterior da continuidad a la tierra del blindaje y la rosca mantiene fijo el acoplamiento con la antena o el cable. En ángulo recto, el eje del conector queda paralelo a la superficie de la placa, y los cuatro postes del cuerpo se sueldan a la PCB junto con el pin central.

• Tipo de conector: SMA hembra (jack).
• Impedancia: 50 Ω.
• Rango de frecuencia: DC a 6 GHz.
• Voltaje de trabajo: 335 V máximo.
• Orientación: Ángulo recto (90°).
• Montaje: Inserción (through-hole) en PCB, con 4 postes de anclaje y pin central.

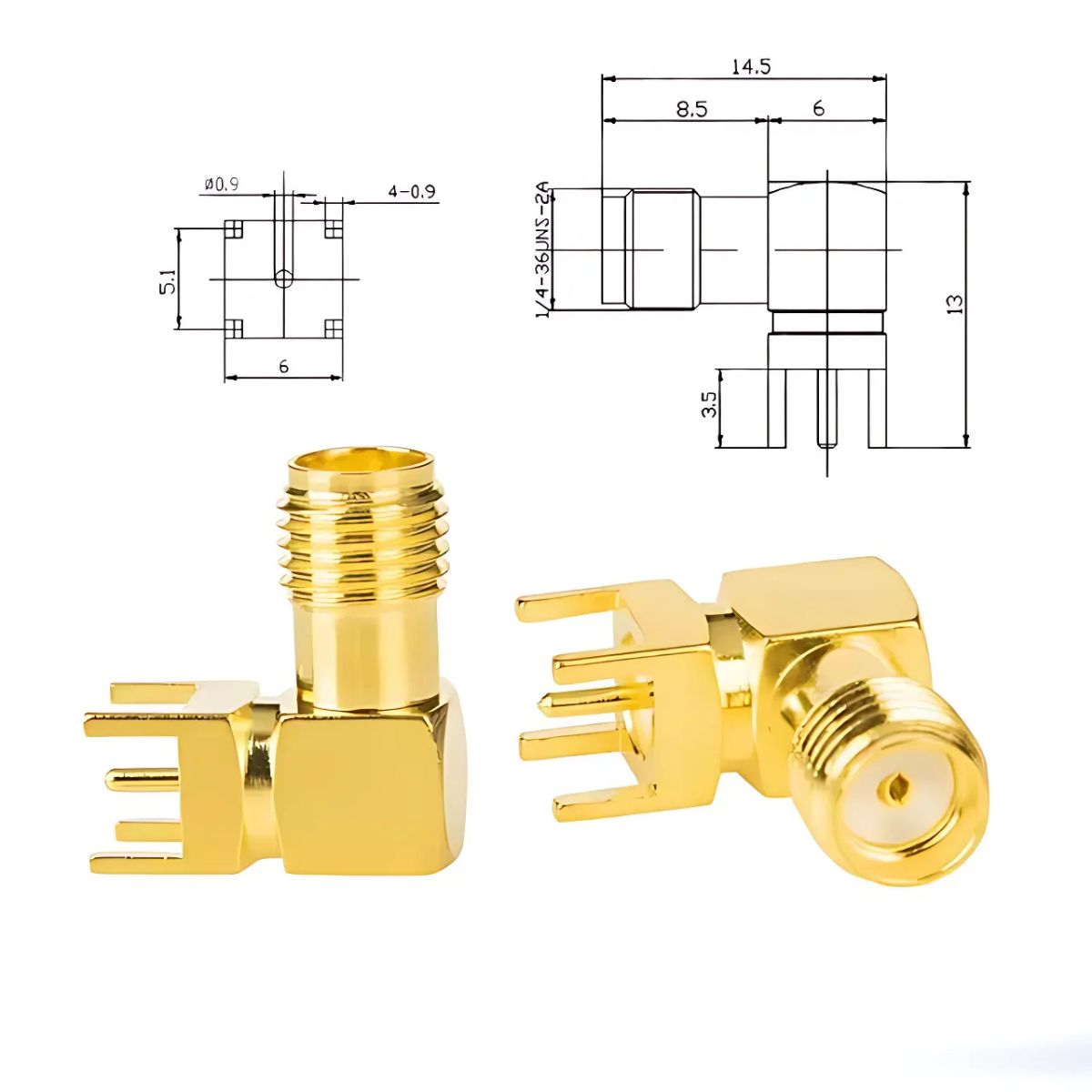

• Longitud: 14.5 mm.
• Rosca: 1/4-36 UNS.
• Materiales: Cuerpo de latón chapado en oro, contacto central de cobre-berilio chapado en oro y aislante de PTFE.
