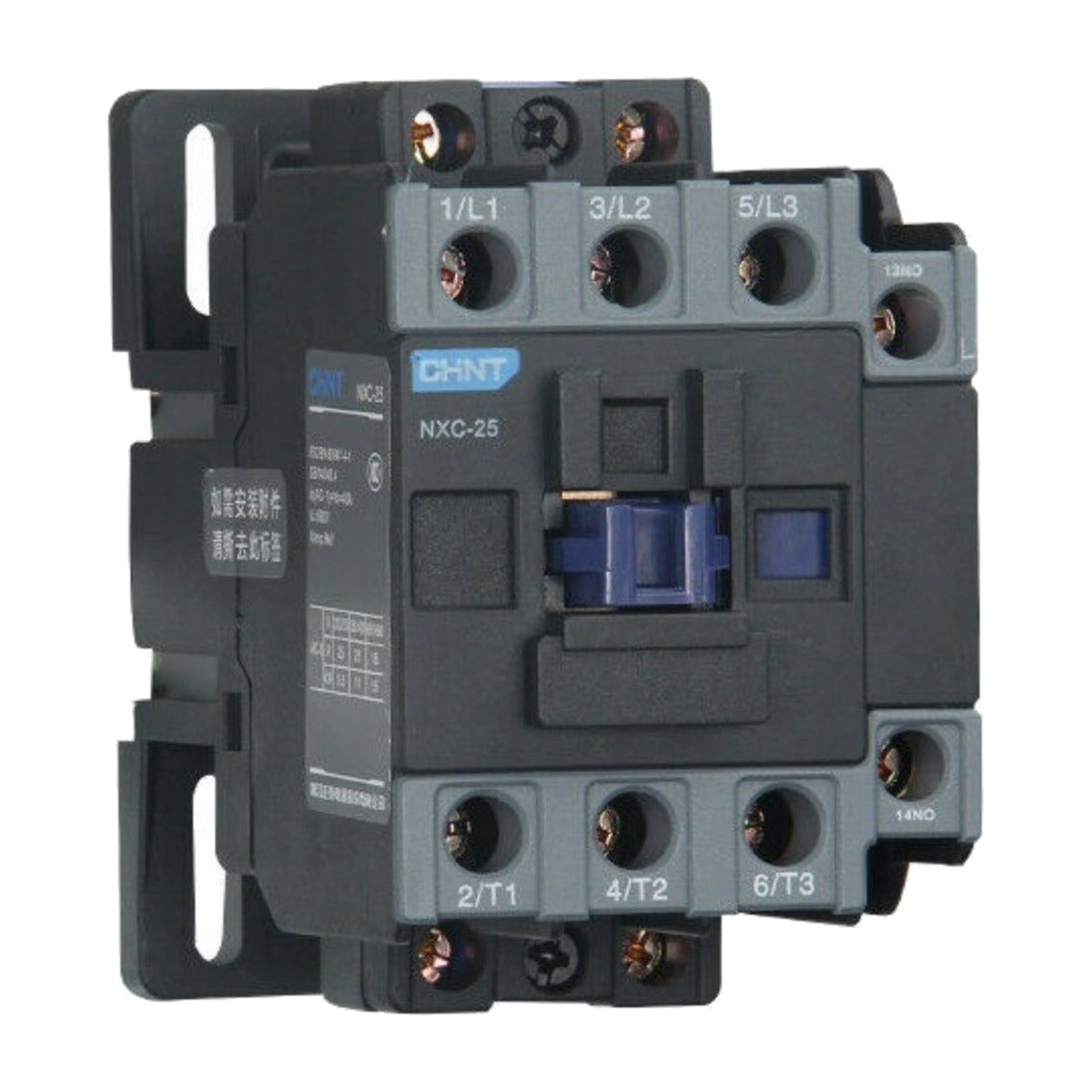

Contactor magnético Chint NXC-25 de 25A con bobina de 220V

El contactor magnético Chint NXC-25 es un contactor tripolar de la serie NXC para el arranque y el control a distancia de motores de corriente alterna. Maneja 25 A en categoría de empleo AC-3 y viene con bobina de 220 V CA a 60 Hz, además de un contacto auxiliar NA y uno NC integrados de fábrica.

Arranque y control de motores de CA: trabaja en categoría AC-3 para motores de jaula de ardilla de arranque normal, como bombas, compresores, ventiladores, cintas transportadoras y equipos de aire acondicionado, y también admite maniobras AC-4 de frenado a contracorriente y marcha a golpes.

Contactos auxiliares integrados: incluye de fábrica un contacto auxiliar NA (bornes 13-14) y uno NC (bornes 21-22) para enclavamientos, señalización o retención del propio circuito de mando, sin necesidad de comprar un bloque aparte.

Se arma como arrancador electromagnético: se combina directamente con el relé térmico de sobrecarga Chint NXR-25 para formar un arrancador con protección contra sobrecarga; la protección de cortocircuito recomendada por el fabricante es un fusible gG40.

Accesorios de la serie NXC: acepta bloques de contactos auxiliares AX-3X y AX-3C, cabezal de retardo neumático F5 con rangos de 0.1 a 180 s, módulos supresores de sobretensiones SR2 y SR8, bloqueo mecánico y cubierta antipolvo AXC-2.

Cableado y normas: el circuito principal admite 1.5 a 10 mm² en cable flexible, tornillo M4 y par de apriete de 1.2 N·m; el producto cumple IEC/EN 60947-1, IEC/EN 60947-4-1 e IEC/EN 60947-5-1 y lleva marca CE.

• Corriente nominal de empleo AC-3: 25 A a 220/230/240 V y a 380/400/415 V; 18 A a 660/690 V. Los valores en AC-4 son los mismos que en AC-3.
• Corriente térmica convencional Ith: 40 A en servicio continuo con carga no inductiva. La ficha no publica una corriente AC-1 por modelo.
• Potencia máxima de motor en AC-3: 5.5 kW a 220/230/240 V, 11 kW a 380/400/415 V y 15 kW a 660/690 V. En caballos de fuerza equivalen aproximadamente a 7.4 HP, 14.8 HP y 20.1 HP (conversión aproximada, el fabricante solo publica kW).
• Bobina de control: 220 V CA, 60 Hz, bornes A1 y A2. Cierra entre el 70 % y el 120 % de Us y desconecta entre el 20 % y el 65 % de Us.
• Consumo de la bobina: 50 a 70 VA en el arranque y 8 a 11.4 VA en mantenimiento, con una disipación de calor de 1 a 3 W.
• Configuración de contactos: 3 polos con 3 contactos principales NA (1/L1-2/T1, 3/L2-4/T2 y 5/L3-6/T3) más 1 contacto auxiliar NA y 1 NC integrados.
• Aislamiento y capacidad de maniobra: tensión nominal de aislamiento Ui de 690 V y tensión soportada al impulso Uimp de 8 kV; capacidad de conexión de 10 × Ie en AC-3 y 12 × Ie en AC-4; poder de corte de 8 × Ie en AC-3 y 10 × Ie en AC-4.
• Vida útil: 1.2 × 10⁶ ciclos de vida eléctrica en AC-3 y 1 × 10⁷ ciclos de vida mecánica.
• Condiciones de operación: grado de protección IP20; temperatura límite de funcionamiento de −35 °C a +70 °C, rango normal de −5 °C a +40 °C con promedio de 24 horas no mayor a +35 °C; altitud máxima de 2,000 m sobre el nivel del mar.
• Montaje y dimensiones: montaje en riel din o con tornillos; 56.5 × 87 × 93 mm (ancho × alto × fondo máximo) con agujeros de fijación de 4.5 mm de diámetro.

Es una opción de uso general para tableros de control, arrancadores de motor y automatización industrial donde se necesite maniobrar hasta 25 A en AC-3 desde un circuito de mando de 220 V.
