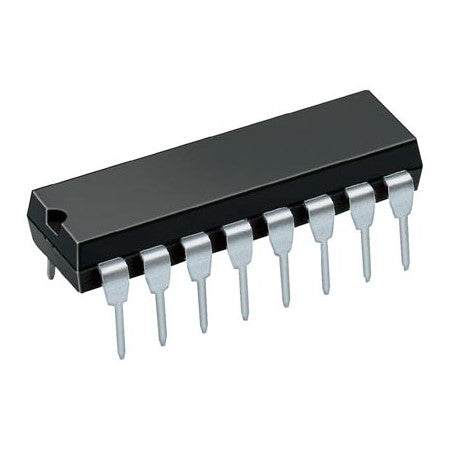

Switch controlador TL494

Circuito integrado controlador de modulación por ancho de pulso (PWM) para fuentes de alimentación conmutadas. Contiene un oscilador de frecuencia ajustable, dos amplificadores de error, un comparador de control de tiempo muerto, un regulador de referencia de 5 V y dos transistores de salida que pueden trabajar en paralelo o en contrafase (push-pull). Compara la señal de error con la rampa del oscilador para variar el ancho de los pulsos que gobiernan el interruptor de potencia de la fuente.

• Voltaje de alimentación: 7 V a 40 V.
• Voltaje de referencia: 5 V.
• Corriente de salida: 200 mA por transistor de salida.
• Frecuencia de oscilación: 1 kHz a 300 kHz.

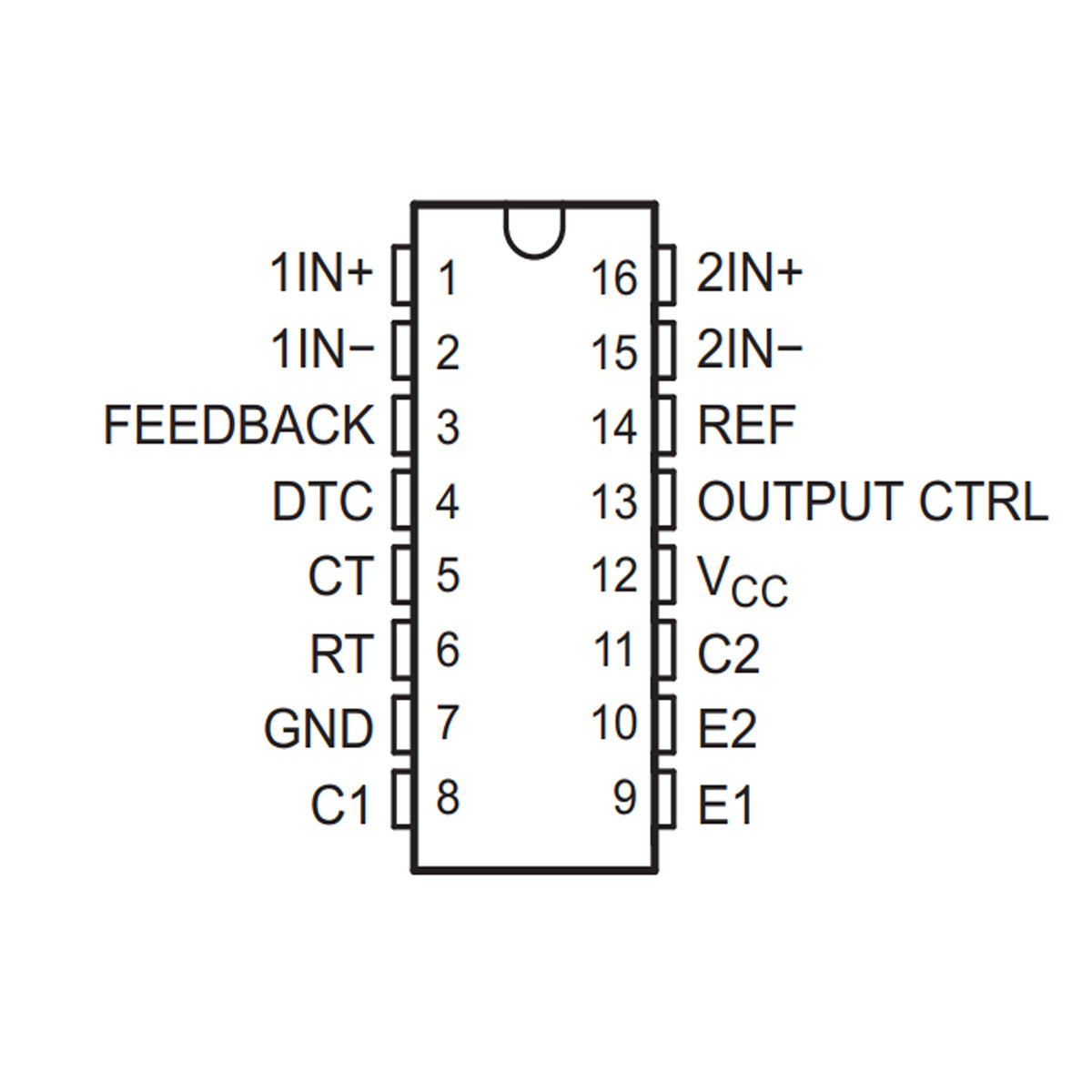

• Encapsulado: DIP de 16 pines.
• Montaje: Inserción (THT).
• Número de parte: TL494N.

HOJA DE DATOS
