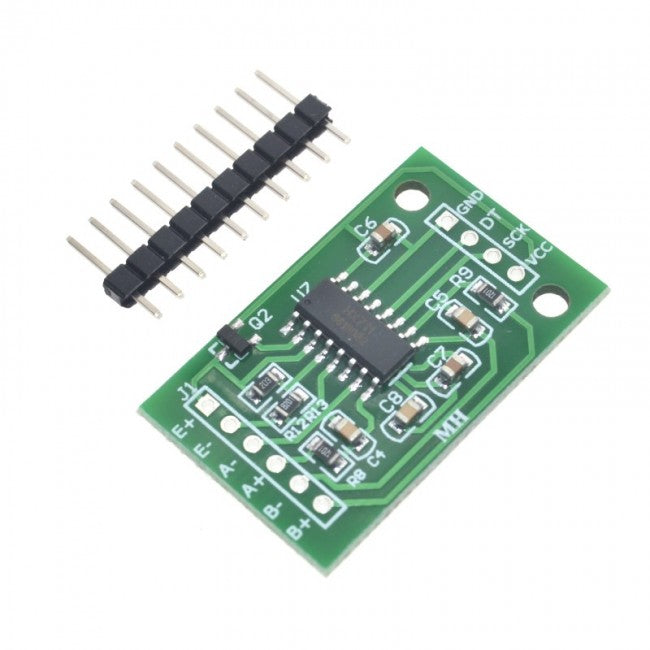

Módulo convertidor ADC HX711

Módulo con el convertidor analógico a digital HX711 de 24 bits, diseñado para leer celdas de carga (galgas extensiométricas) y construir básculas o medidores de fuerza. Integra el amplificador que necesita la señal de la celda y entrega la lectura en formato digital por una interfaz de dos hilos.

Conversión de 24 bits: la resolución del HX711 permite detectar variaciones muy pequeñas en la señal de milivoltios que produce una celda de carga.

Amplificador integrado: el chip incluye un amplificador de ganancia programable, por lo que la celda se conecta directamente al módulo sin circuitos adicionales.

Dos canales de entrada: el canal A admite ganancia de 128 o 64 y el canal B ganancia fija de 32, según el HX711.

Interfaz de dos hilos: se comunica con el microcontrolador mediante una línea de reloj y una de datos, con librerías disponibles para Arduino y ESP32.

• Circuito integrado: HX711.
• Tipo: convertidor analógico a digital (ADC).
• Resolución: 24 bits.
• Canales: 2 diferenciales (A con ganancia 128 o 64, B con ganancia 32).
• Tasa de datos: 10 Hz u 80 Hz, seleccionable.
• Interfaz: serial de 2 hilos (reloj y datos).
• Voltaje de alimentación: 5 V DC.

Es idóneo para proyectos de pesaje con microcontrolador, como básculas digitales, dosificadores o medición de fuerza con celdas de carga.
