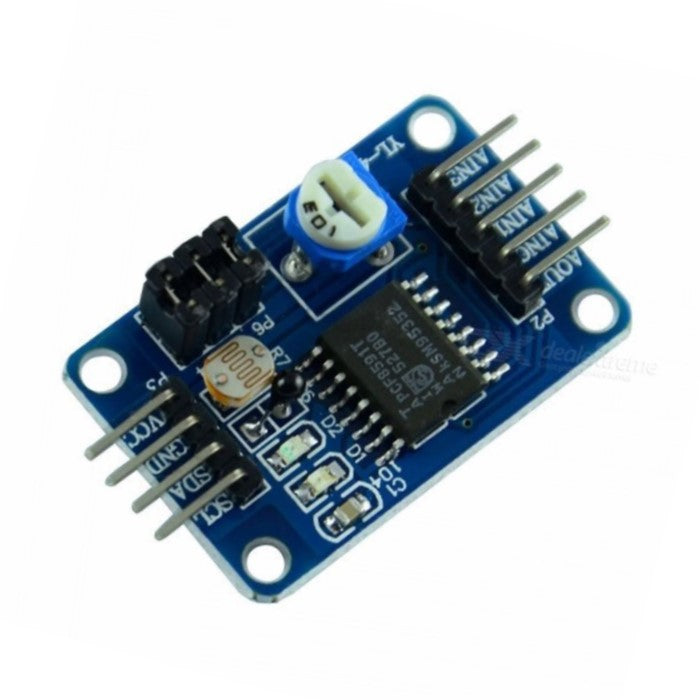

Módulo convertidor ADC PCF8591

Módulo basado en el PCF8591, un convertidor de 8 bits que combina cuatro entradas analógicas (ADC) y una salida analógica (DAC) en un mismo chip, controlado por bus I2C. Permite agregar entradas y una salida analógica a microcontroladores que no las tienen o que necesitan más, usando solo dos líneas de comunicación.

Entradas y salida analógica: ofrece cuatro entradas que pueden configurarse como individuales o diferenciales, más una salida analógica a través del DAC integrado.

Bus I2C con dirección configurable: tres pines de dirección por hardware permiten conectar varios módulos en el mismo bus.

Selección automática de canales: el chip puede recorrer los canales de entrada de forma incremental, lo que simplifica leer varias señales seguidas.

Bajo consumo en reposo: el PCF8591 tiene baja corriente en reposo; la tasa de muestreo depende de la velocidad del bus I2C.

• Circuito integrado: PCF8591.
• Resolución: 8 bits, aproximaciones sucesivas, con circuito de muestreo y retención.
• Entradas analógicas: 4, individuales o diferenciales.
• Salida analógica: 1 (DAC).
• Rango de voltaje analógico: de VSS a VDD.
• Interfaz: I2C, con 3 pines de dirección.
• Voltaje de operación: 2.5 a 6 V.
• Tamaño de PCB: 36 x 23 mm (1.4 x 0.92 in).
• Orificios de montaje: 3 mm de diámetro, separados 31 x 18 mm.
• Peso: 8 g.

Es idóneo para proyectos con Arduino, Raspberry Pi u otras placas que necesitan leer varias señales analógicas o generar una salida analógica sencilla a través de I2C.
