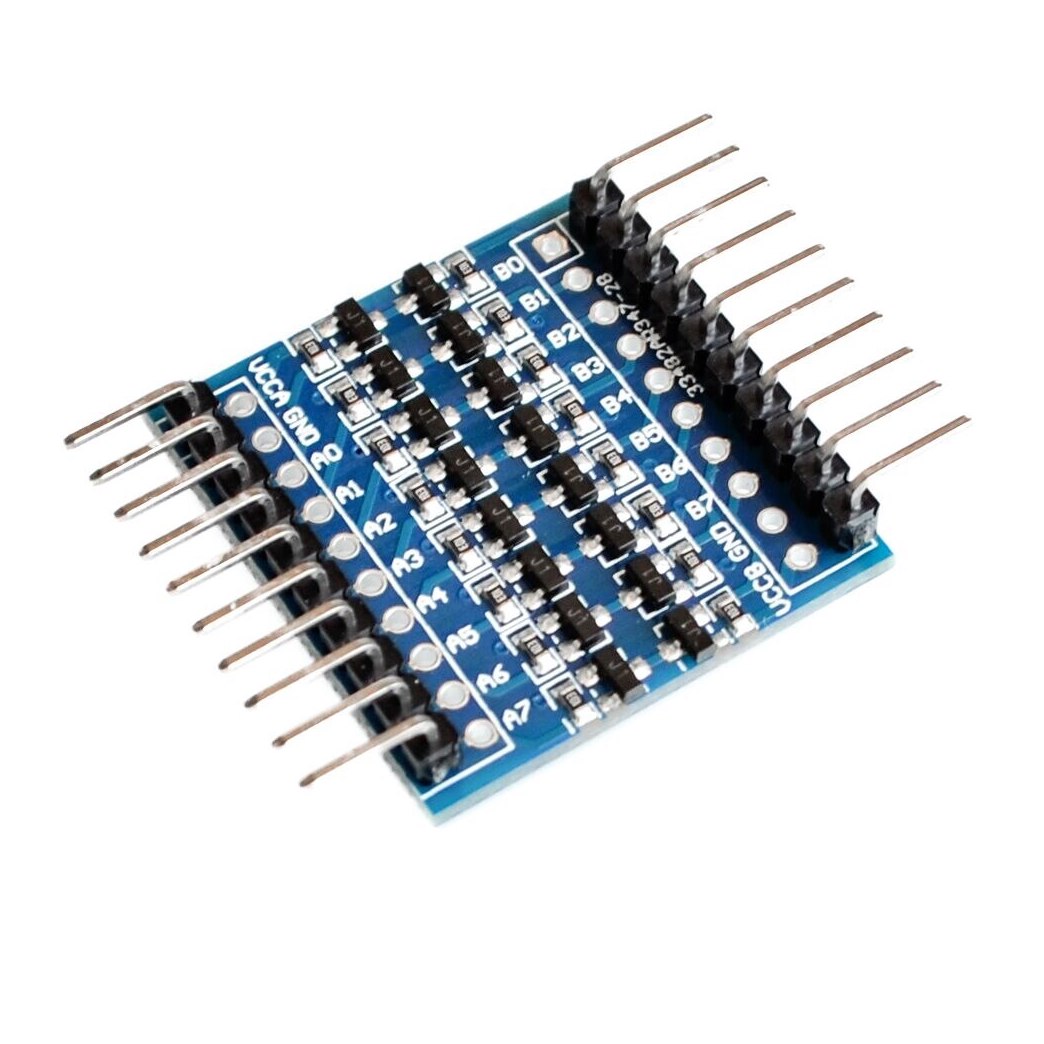

Convertidor bidireccional de 8 canales 3.3V - 5V con pines

Módulo convertidor de nivel lógico bidireccional de 8 canales, en versión con pines, para interconectar dispositivos que trabajan con distintos voltajes lógicos, típicamente 3.3 V y 5 V. Cada canal traslada la señal entre el lado A y el lado B en ambos sentidos, y el módulo acepta niveles desde 1.8 V hasta 6 V.

Ocho canales bidireccionales: cada línea Ax se corresponde con una línea Bx y la conversión funciona en ambos sentidos: una señal TTL de 3.3 V en Ax sale como 5 V en Bx, y una de 5 V en Bx sale como 3.3 V en Ax.

Dos alimentaciones de referencia: VCCA se conecta al voltaje bajo (por ejemplo 3.3 V) y VCCB al voltaje alto (por ejemplo 5 V), con la tierra común de ambas fuentes conectada a GND.

Rango de niveles amplio: admite niveles lógicos de 1.8 V a 6 V, lo que cubre también dispositivos de 1.8 V y 2.5 V.

Versión con pines: trae pines de conexión para usarlo en protoboard o con cables tipo Dupont.

• Número de canales: 8, bidireccionales.
• Rango de conversión: 1.8 V a 6 V.
• Alimentación lado A: VCCA, voltaje lógico bajo (por ejemplo 3.3 V).
• Alimentación lado B: VCCB, voltaje lógico alto (por ejemplo 5 V).
• Tierra: GND común para ambas fuentes.
• Dimensiones: 28 x 27.5 mm.

Es idóneo para conectar microcontroladores de bajo voltaje con módulos de 5 V cuando se necesitan varias líneas digitales, por ejemplo buses paralelos, pantallas o varios periféricos a la vez.
