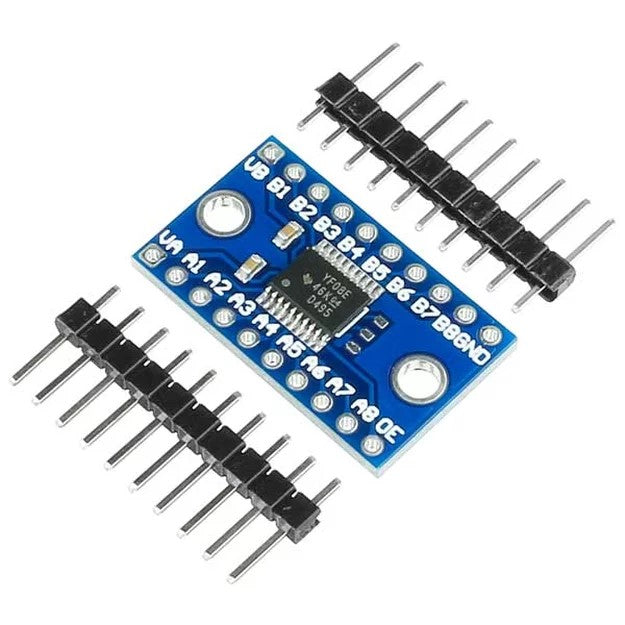

Convertidor bidireccional de nivel TXS0108E, 3.3V - 5V

Módulo convertidor de nivel lógico bidireccional de 8 canales basado en el TXS0108E de Texas Instruments. Traslada señales digitales entre dos dominios de voltaje, por ejemplo 1.8 V a 3.3 V o 3.3 V a 5 V, y detecta la dirección de cada canal de forma automática. Frente a los convertidores con transistores discretos admite tasas de datos más altas en señales push-pull.

Detección automática de dirección: cada uno de los 8 canales funciona en ambos sentidos sin una señal de control de dirección, lo que simplifica el cableado de buses bidireccionales.

Dos dominios de voltaje: el puerto A trabaja con el voltaje bajo (VCCA) y el puerto B con el voltaje alto (VCCB); VCCA debe ser menor o igual que VCCB.

Pin de habilitación OE: con OE en nivel bajo las salidas quedan en alta impedancia; para asegurar un arranque correcto, OE debe conectarse a GND con una resistencia pull-down durante el encendido.

Solo señales digitales: no funciona con señales analógicas.

• Circuito integrado: TXS0108E (Texas Instruments).
• Número de canales: 8, bidireccionales con detección automática de dirección.
• Voltaje del puerto A (VCCA): 1.2 V a 3.6 V.
• Voltaje del puerto B (VCCB): 1.65 V a 5.5 V, con VCCA menor o igual que VCCB.
• Conversiones típicas: 1.8 V a 3.3 V y 3.3 V a 5 V.
• Tasa de datos máxima: 110 Mbps en señales push-pull y 1.2 Mbps en señales open-drain, según la hoja de datos de TI.
• Control: pin OE; en nivel bajo las salidas quedan en alta impedancia.
• Tipo de señal: digital; no apto para señales analógicas.

Es idóneo para interconectar microcontroladores, memorias o periféricos de distinto voltaje lógico cuando se necesitan varias líneas rápidas, como buses SPI o paralelos.
