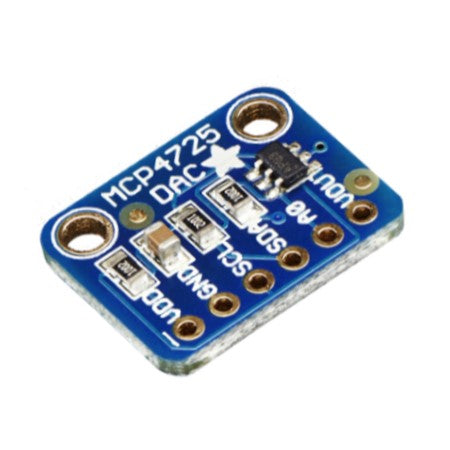

Convertidor DAC I2C MCP4725 GY-4725

Módulo convertidor digital a analógico (DAC) basado en el MCP4725 de Microchip, en la placa GY-4725. Entrega una salida de voltaje de un solo canal con resolución de 12 bits y se controla por I2C, lo que permite a un microcontrolador generar niveles de voltaje o formas de onda sencillas usando solo dos líneas de datos. Su diferencia frente a otros DAC básicos es la memoria EEPROM interna, que guarda el valor de salida y la configuración aunque se corte la alimentación.

Resolución de 12 bits: la salida se divide en 4,096 niveles entre 0 V y el voltaje de alimentación, suficiente para generar referencias de voltaje, rampas o señales de baja frecuencia.

Memoria EEPROM: el valor del DAC y la configuración pueden grabarse en la memoria no volátil del chip, de modo que el módulo arranca con la última salida programada.

Salida con búfer: el voltaje de salida está amortiguado internamente, por lo que puede conectarse a entradas de otros circuitos sin una etapa adicional de acoplamiento.

Dirección I2C seleccionable: las tres almohadillas de P1 permiten cambiar la dirección entre 0x60 y 0x61, así que se pueden usar dos módulos en el mismo bus.

Uso con Arduino: existen bibliotecas para Arduino que manejan el MCP4725, con ejemplos como la generación de una onda senoidal.

• Circuito integrado: MCP4725 (Microchip).
• Resolución: 12 bits, un canal.
• Interfaz: I2C; el MCP4725 admite modos de 100 kHz, 400 kHz y 3.4 MHz.
• Voltaje de operación del módulo: 3.3 V a 5.5 V.
• Memoria: EEPROM interna para valor de salida y configuración.
• Dirección I2C: 0x60 (predeterminada) o 0x61, seleccionable con las almohadillas de P1.
• Pines: VCC y GND (alimentación), SDA y SCL (I2C), OUT y GND (salida analógica).
• Dimensiones de la placa: 15 x 15 mm.

Es idóneo para proyectos con Arduino, ESP32 u otros microcontroladores que necesitan una salida analógica real de 12 bits, como fuentes de voltaje de referencia, control de equipos por señal de voltaje o generación de señales de prueba.
