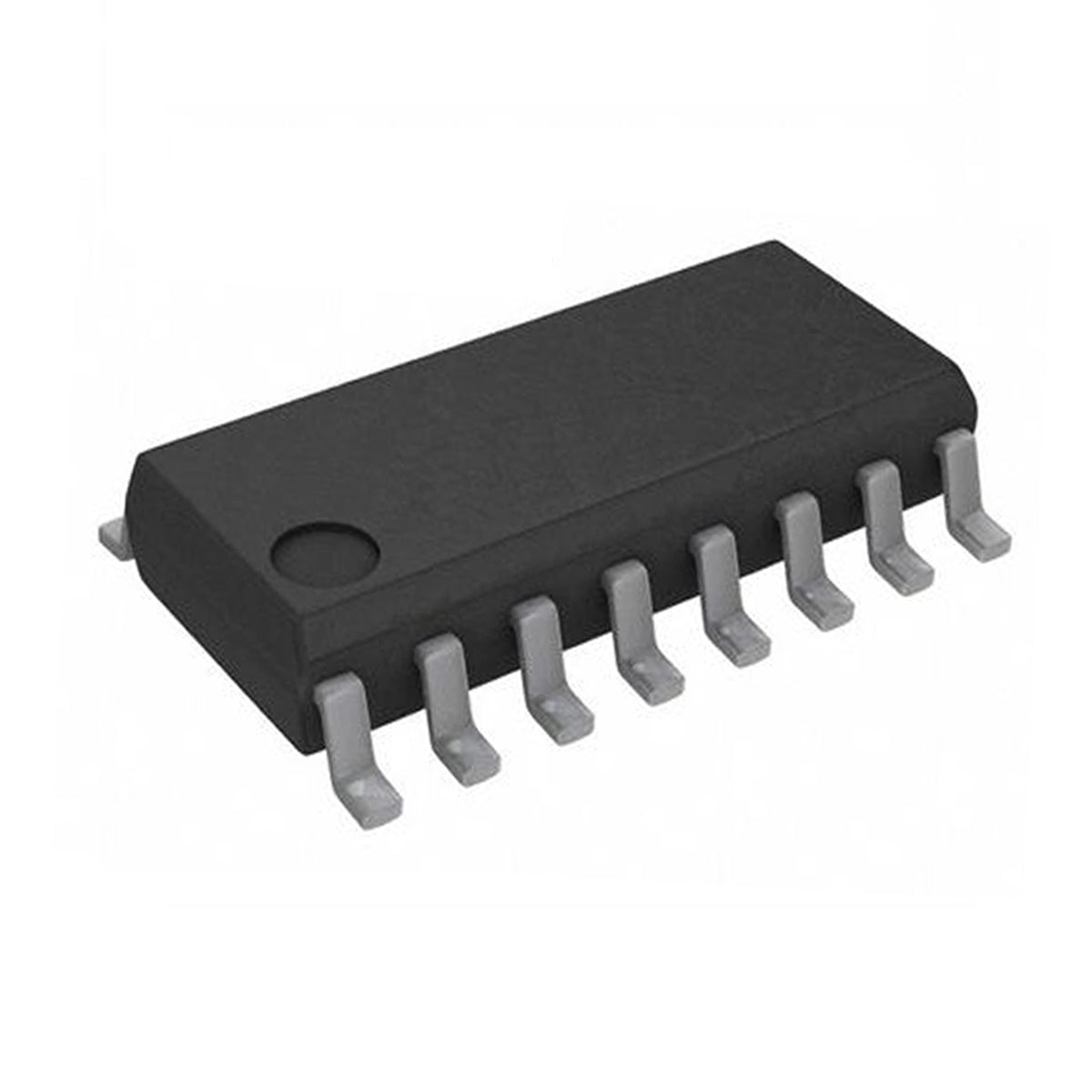

Decodificador BCD - 7 segmentos SMD SN74LS47D - original Ti

Circuito integrado de lógica combinacional de la familia 74LS (TTL Schottky de baja potencia) que contiene un decodificador/driver de BCD a 7 segmentos. Convierte un código BCD de 4 bits en las señales que encienden los segmentos de un display de 7 segmentos de ánodo común; sus salidas son activas en nivel bajo e incluye entradas de prueba de lámpara y supresión de ceros. Viene en encapsulado SOIC de 16 pines para montaje superficial (SMD).

• Función: Decodificador/driver de BCD a 7 segmentos para display de ánodo común.
• Familia lógica: 74LS (TTL Schottky de baja potencia).
• Voltaje de alimentación: 4.75 V a 5.25 V.
• Tipo de salida: Colector abierto, activas en nivel bajo.
• Encapsulado: SOIC de 16 pines.
• Montaje: Superficial (SMD).
• Número de parte: SN74LS47D.
• Fabricante: Texas Instruments (original).
