Decodificador BCD - 7 segmentos SN74LS247N

Circuito integrado de lógica combinacional de la familia 74LS (TTL Schottky de baja potencia) que contiene un decodificador/driver de BCD a 7 segmentos. Convierte un código BCD de 4 bits en las señales que encienden los segmentos de un display de 7 segmentos de ánodo común, mostrando los dígitos 6 y 9 con trazo superior e inferior; sus salidas son activas en nivel bajo e incluye entradas de prueba de lámpara y supresión de ceros. Viene en encapsulado DIP de 16 pines para montaje de inserción (THT).

• Función: Decodificador/driver de BCD a 7 segmentos para display de ánodo común.
• Familia lógica: 74LS (TTL Schottky de baja potencia).
• Voltaje de alimentación: 4.75 V a 5.25 V.
• Tipo de salida: Colector abierto, activas en nivel bajo.

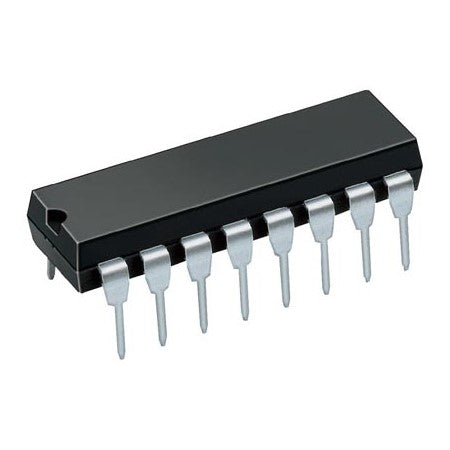

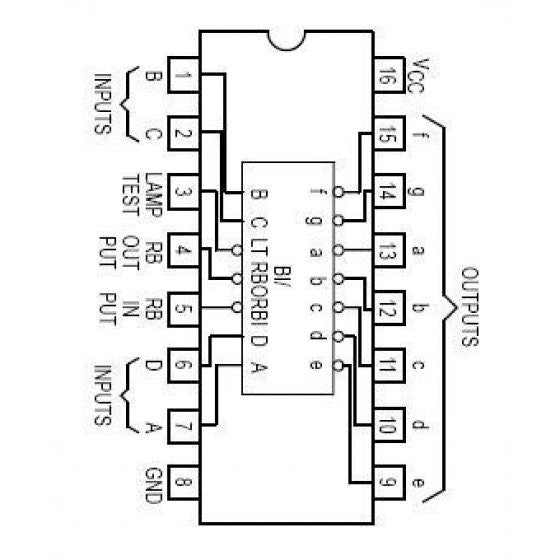

• Encapsulado: DIP de 16 pines.
• Montaje: Inserción (THT).
• Número de parte: SN74LS247N.
