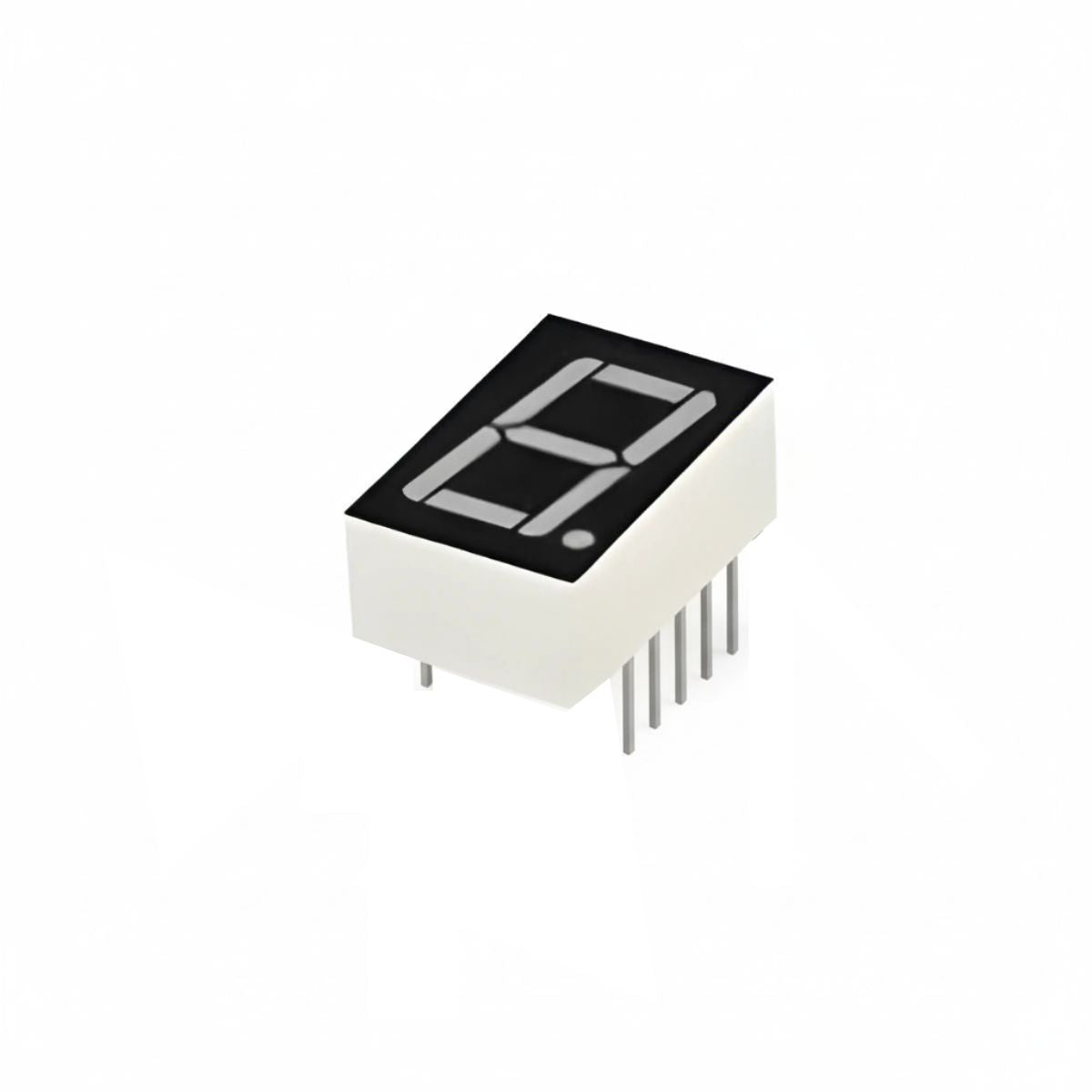

Display de 7 segmentos de 1 dígito, ánodo común de 0.36"

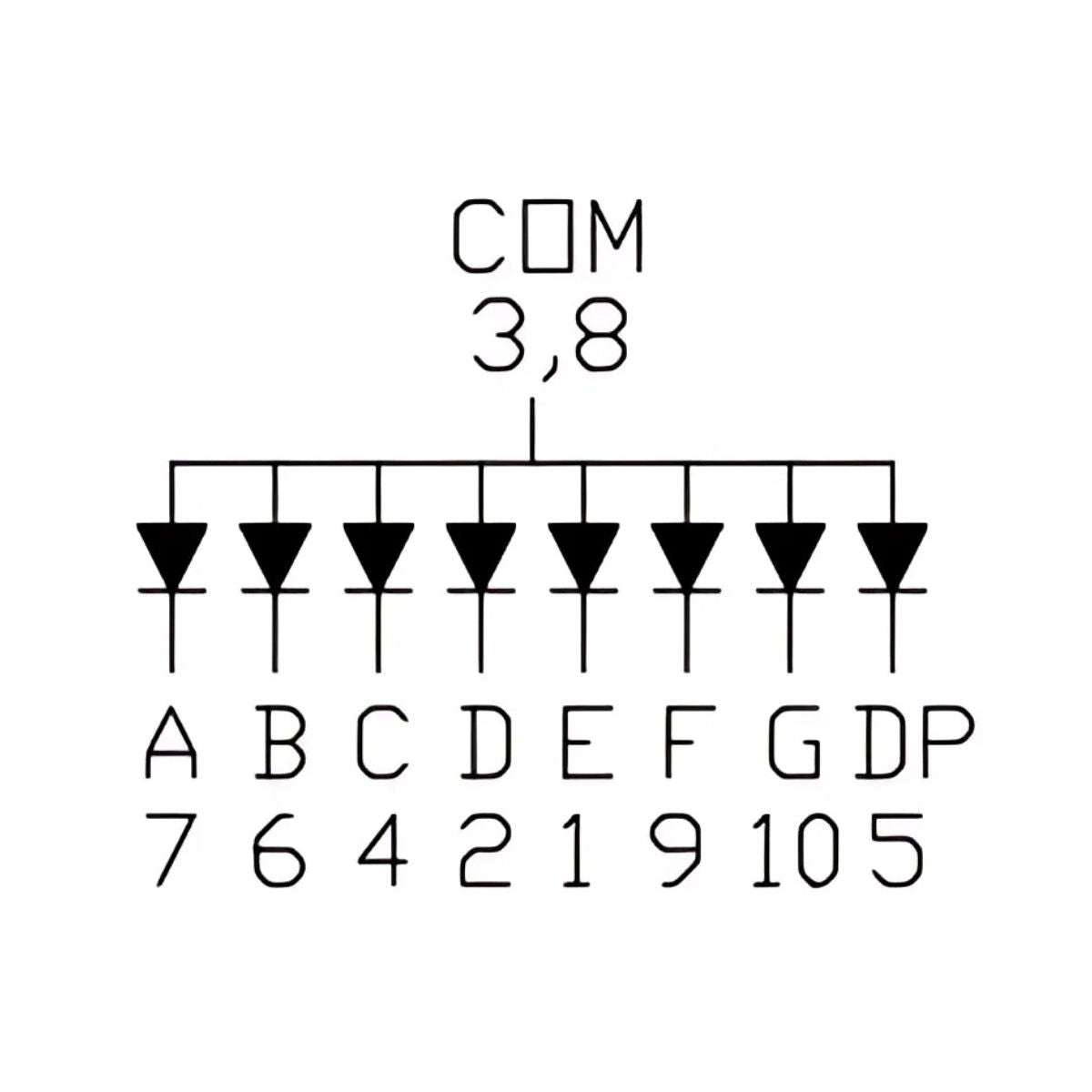

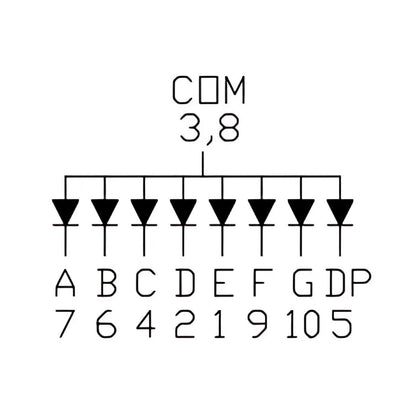

Display LED de 7 segmentos de 1 dígito de 0.36 pulgadas (9 mm). Cada dígito está formado por siete segmentos LED que se encienden de forma independiente para representar los números del 0 al 9 y algunas letras. En la configuración de ánodo común, los ánodos de los segmentos de cada dígito se unen en un terminal que se conecta al positivo, y cada segmento se enciende al llevar su cátodo a un nivel bajo a través de una resistencia limitadora. Al tener un solo dígito, cada segmento cuenta con su propio terminal.

• Cantidad de dígitos: 1.
• Tamaño del dígito: 0.36 pulgadas (9 mm) de alto por 4.8 mm de ancho.
• Configuración: Ánodo común.
• Color de emisión: Rojo, longitud de onda pico de 640 nm a 10 mA.
• Voltaje directo por segmento: 1.8 V típico a 10 mA.
• Corriente directa por segmento: 30 mA máximo en continua.
• Pines: 10, en dos filas separadas 5.08 mm, con paso de 2.54 mm (0.1 pulgadas).
• Temperatura de operación: -20 °C a 75 °C (almacenamiento: -20 °C a 85 °C).
• Modelo: 3611BS.
