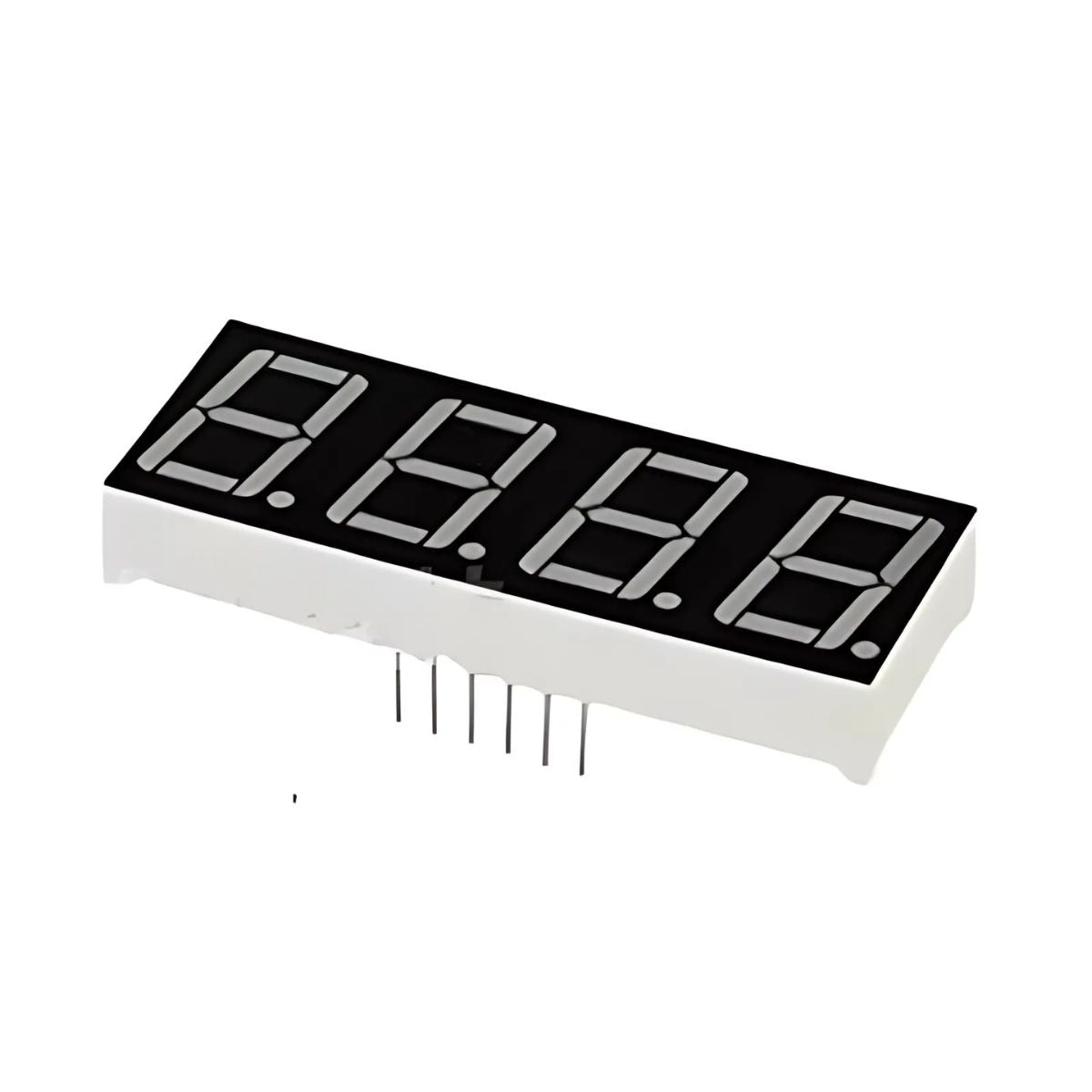

Display de 7 segmentos de 4 dígitos, ánodo común de 0.80"

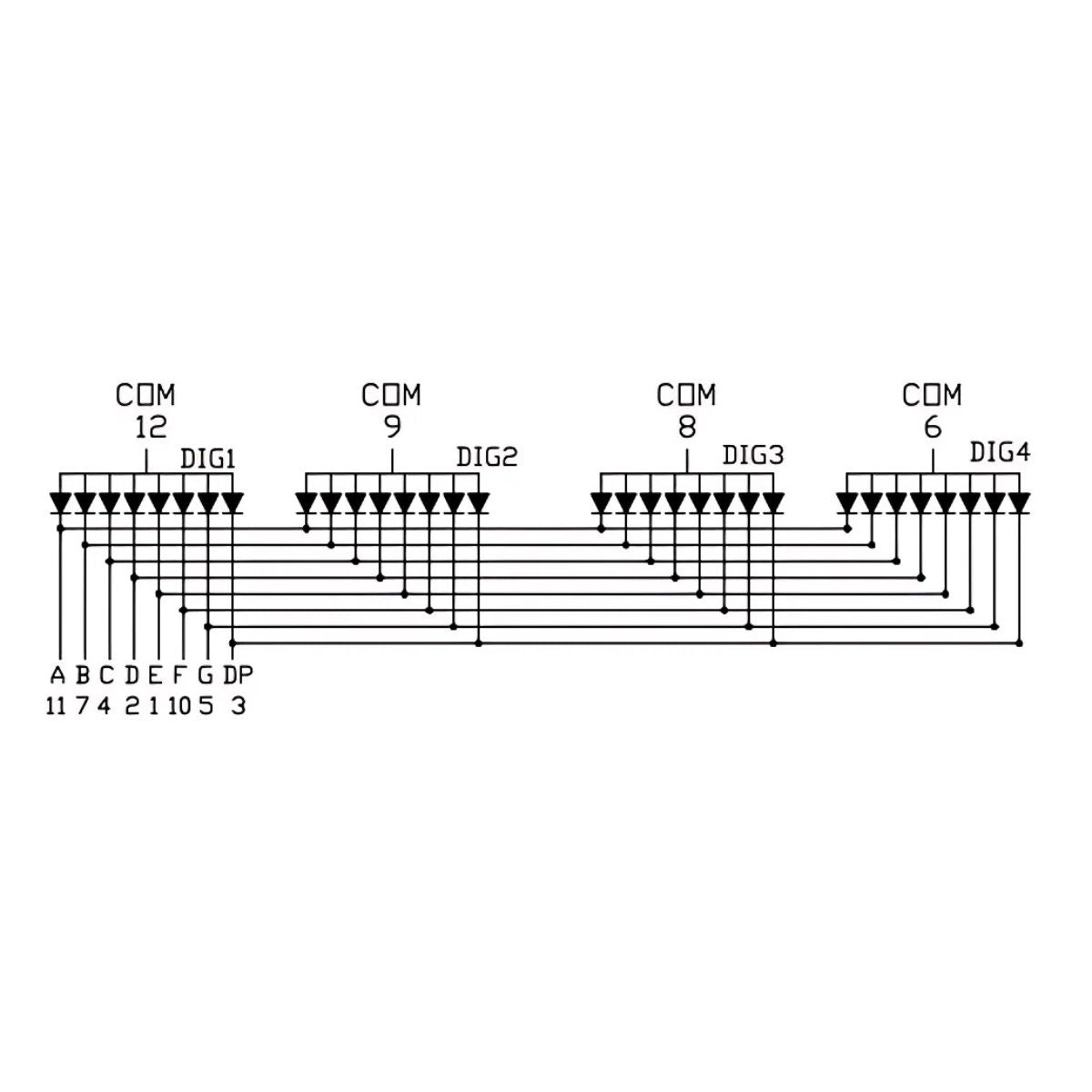

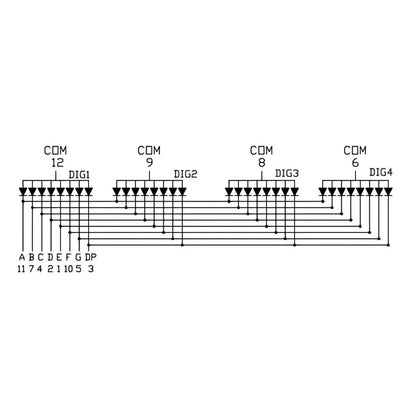

Display LED de 7 segmentos de 4 dígitos de 0.80 pulgadas (20.4 mm). Cada dígito está formado por siete segmentos LED que se encienden de forma independiente para representar los números del 0 al 9 y algunas letras. En la configuración de ánodo común, los ánodos de los segmentos de cada dígito se unen en un terminal que se conecta al positivo, y cada segmento se enciende al llevar su cátodo a un nivel bajo a través de una resistencia limitadora. Los segmentos equivalentes de los 4 dígitos comparten terminal, por lo que el display se controla por multiplexado: se enciende un dígito a la vez, a una velocidad que el ojo percibe como continua.

• Cantidad de dígitos: 4.
• Tamaño del dígito: 0.80 pulgadas (20.4 mm) de alto por 11 mm de ancho.
• Configuración: Ánodo común.
• Color de emisión: Rojo, longitud de onda pico de 640 nm a 10 mA.
• Voltaje directo por segmento: 1.8 V típico a 10 mA.
• Corriente directa por segmento: 30 mA máximo en continua.
• Pines: 12, en dos filas separadas 23.0 mm, con paso de 2.54 mm (0.1 pulgadas).
• Temperatura de operación: -20 °C a 75 °C (almacenamiento: -20 °C a 85 °C).
• Modelo: 8041BS.
