Driver de mosfet IR2153PBF

Circuito integrado IR2153, un controlador (driver) de compuerta para medio puente que incluye su propio oscilador. Genera dos salidas complementarias, una para el MOSFET o IGBT del lado alto y otra para el del lado bajo, con un tiempo muerto entre ambas para que no conduzcan al mismo tiempo; la frecuencia se fija con una resistencia y un capacitor externos. La salida del lado alto se alimenta con un capacitor de arranque (bootstrap), lo que le permite manejar transistores referidos a un nodo de hasta 600 V.

• Tipo: Controlador de medio puente autooscilante.
• Salidas: 2 (lado alto y lado bajo).
• Voltaje de desplazamiento del lado alto: 600 V máximo.
• Voltaje del Zener interno de VCC: 15.6 V típico.

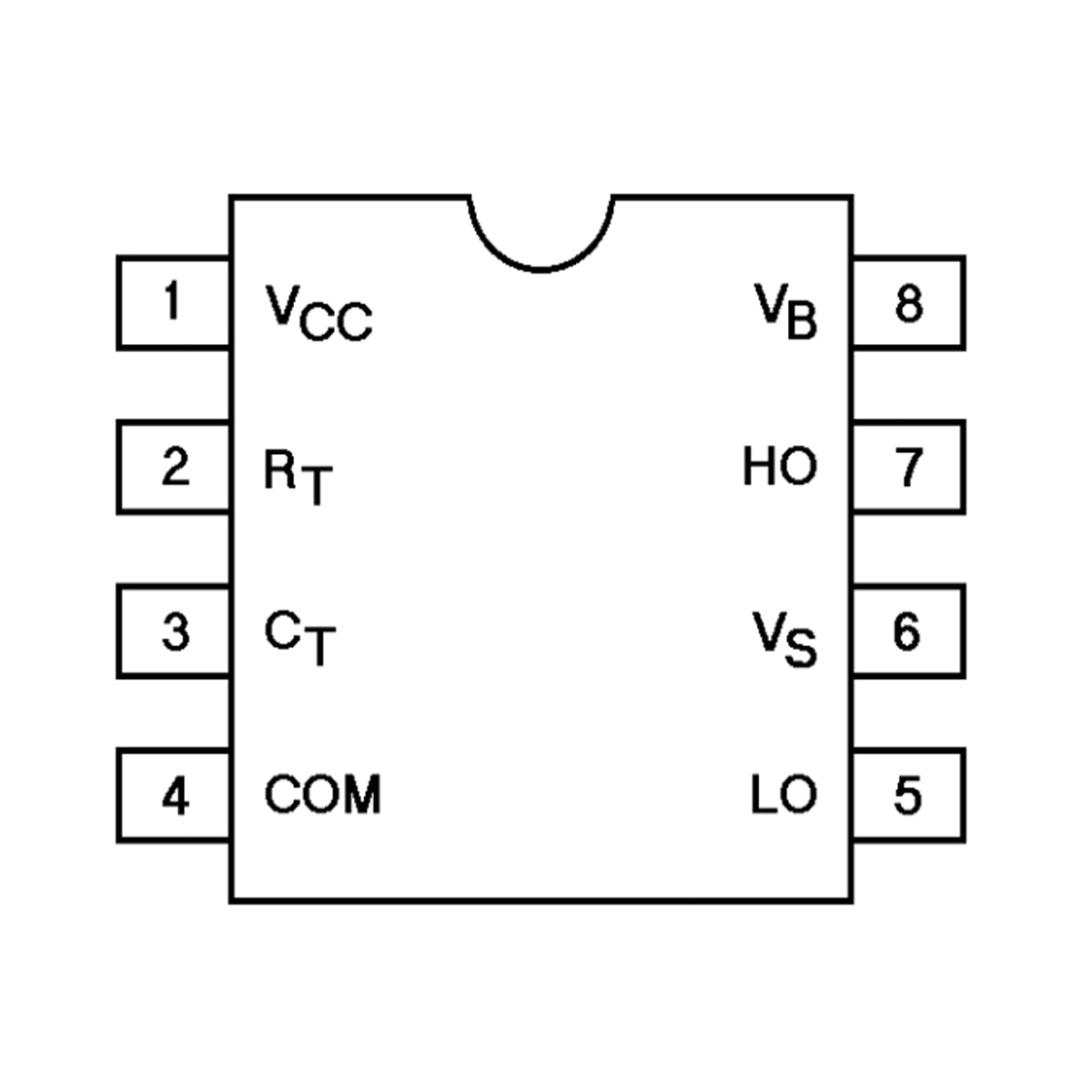

• Encapsulado: DIP-8.
• Montaje: Inserción (THT).
