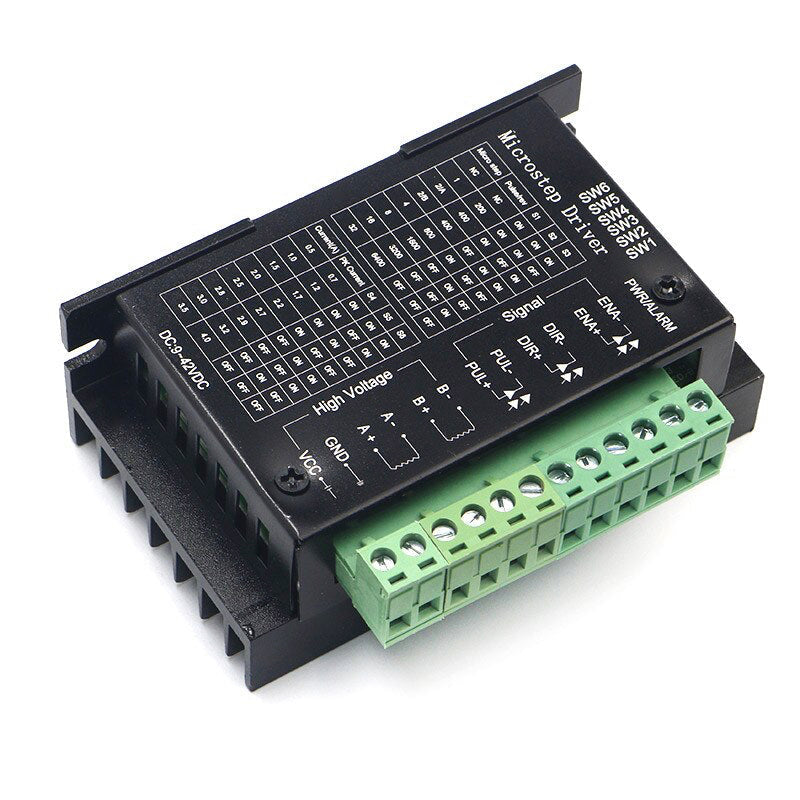

Driver de motor stepper TB6600

Driver para motores paso a paso de 2 o 4 fases basado en el TB6600, en chasis semicerrado. Se alimenta con 9 V a 42 V DC, entrega hasta 4 A y admite hasta 32 micropasos, con entradas de control aisladas ópticamente. Es un driver de mayor corriente que los módulos tipo A4988, orientado a motores paso a paso de mayor tamaño.

Entradas aisladas ópticamente: las señales de control pasan por optoacopladores de alta velocidad, lo que separa eléctricamente el controlador del circuito de potencia.

Hasta 32 micropasos: ofrece seis modos de subdivisión, hasta 32 micropasos por paso, para un movimiento más suave.

Interfaz de ánodo común: usa la interfaz estándar de pulso único con ánodo común para las señales de pulso, dirección y habilitación.

Retención fuera de línea: permite liberar el eje del motor cuando se desactiva la señal de habilitación.

Reducción automática de corriente: baja la corriente en reposo para reducir el calentamiento del motor y del driver.

Gabinete semicerrado: el chasis protege la electrónica y permite usar el driver en entornos de taller más exigentes que una placa descubierta.

• Circuito integrado: TB6600.
• Voltaje de alimentación: 9 V a 42 V DC.
• Corriente máxima: 4 A.
• Tipo de motor: paso a paso de 2 o 4 fases.
• Etapa de potencia: puente H bipolar de corriente constante.
• Micropasos: 6 modos, hasta 32 subdivisiones.
• Entradas: aisladas ópticamente, ánodo común.
• Protecciones: térmica y contra sobrecorriente.

Es idóneo para CNC de escritorio, cortadoras láser y máquinas con motores paso a paso de corriente media a alta que necesitan más de lo que dan los drivers en módulo pequeño.
