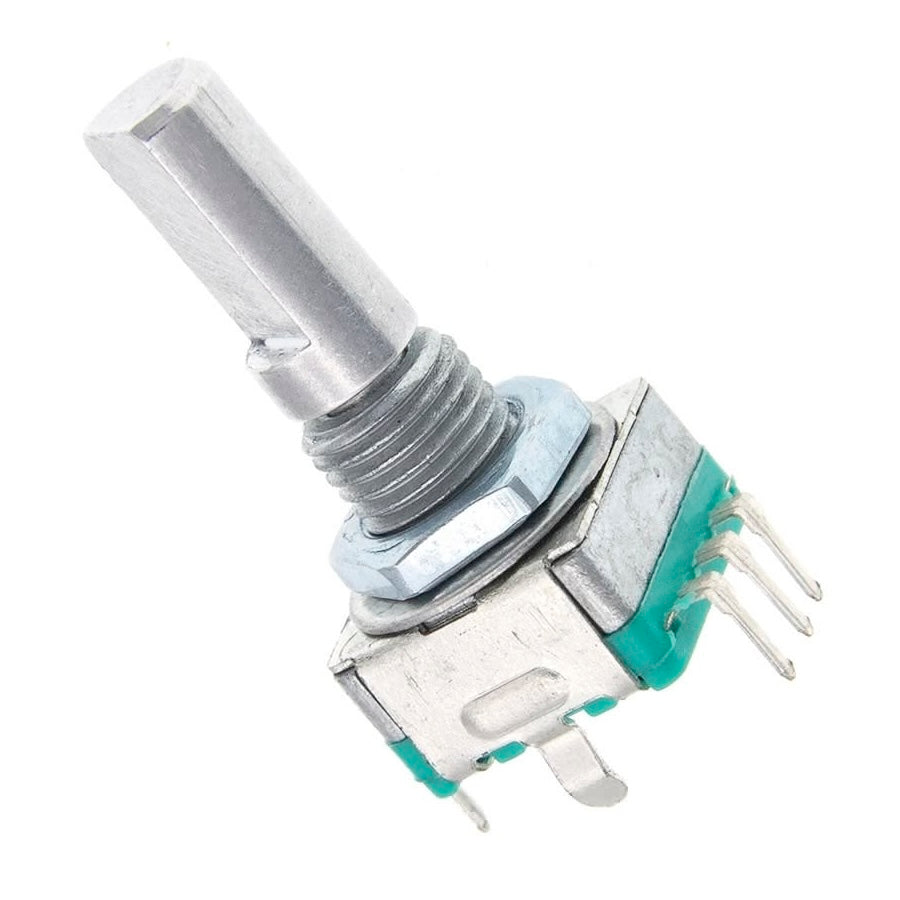

Encoder rotativo incremental EC11

Un encoder rotativo incremental, como el modelo EC11, es un dispositivo electromecánico que convierte el movimiento angular de su eje en una serie de pulsos digitales. A diferencia de un potenciómetro análogo que varía su resistencia, este encoder gira 360 grados de forma continua y sin topes, generando señales que un microcontrolador puede interpretar para determinar la dirección y la cantidad de rotación. Este modelo en particular integra un pulsador que se activa al presionar el eje, añadiendo una función de entrada adicional. Con un eje de 20 mm, es un componente estándar para montaje en paneles de control de proyectos electrónicos y equipos de audio.

Codificador Incremental: Al girar el eje, el dispositivo genera dos trenes de pulsos cuadrados (canales A y B) que están desfasados 90 grados. Al leer el orden en que estos pulsos cambian de estado, un microcontrolador puede determinar si el eje se está girando en sentido horario o antihorario.

Pulsador Integrado: El eje funciona como un botón de tipo pulsador momentáneo. Esta función es eléctricamente independiente de la rotación y es comúnmente utilizada para funciones como "Seleccionar", "Enter" o "Mute" en un menú.

Control Digital Preciso: Es la elección moderna para reemplazar potenciómetros análogos en interfaces de usuario. Permite un control digital preciso para ajustar volumen, brillo, navegar por menús o cambiar parámetros en equipos como impresoras 3D, generadores de funciones o equipos de audio.

Eje tipo D de 20 mm: El eje tiene una longitud de 20 mm y una forma de "D", lo que asegura un acoplamiento firme con perillas estándar y previene que se deslicen al girar.

Conexión de 5 Pines: Su patillaje se divide en dos funciones: tres pines (CLK, DT y GND) corresponden al encoder, y los otros dos pines corresponden al interruptor del pulsador.

Este componente es ideal para estudiantes, aficionados y desarrolladores que implementan interfaces de usuario en proyectos basados en microcontroladores (como Arduino, ESP32, etc.), ofreciendo una forma intuitiva y fiable de navegar por menús o ajustar valores de forma digital.
