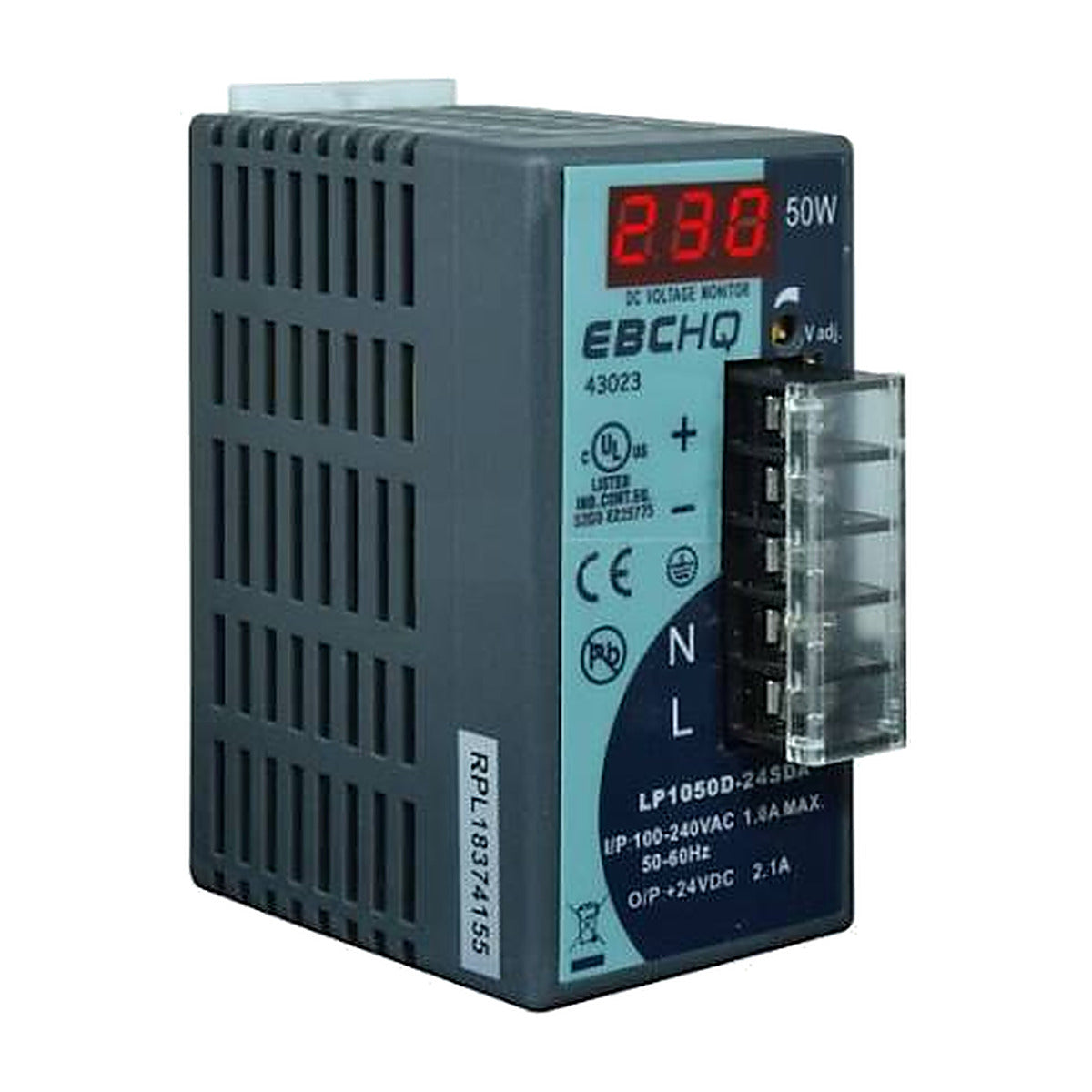

Fuente de poder EBCHQ 50W 24 VDC 2.1A con display LP1050D-24SDA

La EBCHQ LP1050D-24SDA es una fuente de alimentación conmutada AC/DC de la serie LP1050D, de 40 a 50 W, que convierte una entrada universal de 90 a 264 VAC en una salida regulada de 24 VDC con 2.1 A. El sufijo DA corresponde a la versión con monitor y display del voltaje de salida, y admite montaje estándar o en riel din.

Entrada universal de 90 a 264 VAC: trabaja indistintamente en redes de 120 o 220 V a 47~63 Hz y también acepta entrada de 127 a 380 VDC, sin selector ni cambio de configuración.

Display del voltaje de salida: el sufijo D corresponde al monitor y el A al display de voltaje de salida, con lo que se lee el valor entregado directamente en el frente de la fuente.

Protecciones integradas: cortocircuito con recuperación automática, sobrecarga por limitación automática de potencia y protección de sobretensión de salida entre 31.4 y 34.7 V.

Montaje doble propósito y enfriamiento por convección: se instala en riel din o con tornillos, y disipa por convección natural sin ventilador, lo que elimina una pieza móvil de mantenimiento.

Salida ajustable: la salida se ajusta ±10 % con potenciómetro, medido al 5 % de la carga nominal.

• Potencia y salida nominal: serie de 40 a 50 W; salida de +24 V ±10 % con 2.1 A de corriente nominal (mínima 0 A).
• Entrada: 90 a 264 VAC o 127 a 380 VDC, con frecuencia de 47 a 63 Hz.
• Corriente de irrupción: 20 A a 110 VAC y 40 A a 220 VAC, medida a 25 °C. Hold-up time de 13 ms a carga nominal y 220 VAC.
• Rizado y ruido: 240 mV, medido con osciloscopio de 20 MHz a 220 VAC.
• Regulación de línea y de carga: ±1 % en ambos casos; la de carga se mide del 20 % al 100 % de la carga nominal a 220 VAC.
• Eficiencia: 86 % de referencia a carga nominal y 220 VAC, bajo criterio 80Plus.
• Protecciones: sobretensión de salida (O.V.P.) de 31.4 a 34.7 V, cortocircuito autorecuperable y sobrecarga con limitación automática de potencia.
• Consumo en vacío: 1.5 W en esta versión con display de monitoreo de voltaje; por llevar display no aplica a la regulación ErP de conservación de energía.
• Condiciones de operación: -15 a 50 °C y 20 a 90 % RH sin condensación; almacenamiento de -20 a 85 °C; vibración de 2 G en 10~500 Hz sobre 3 ejes.
• Dimensiones, normas y garantía: 102 (alto) × 75.5 (fondo) × 45 (ancho) mm; aprobación UL 508, LVD EN 60950-1 y marcado CE con EN 55032, EN 55024, EN 61000-3-2 y EN 61000-3-3; 100 % burn-in test y 2 años de garantía.

Es una fuente para tableros de control y automatización industrial que necesitan 24 VDC estables para PLC, sensores, relés y electroválvulas, con la ventaja de poder verificar el voltaje entregado sin sacar el multímetro.
