Indicador de carga ajustable de banco de baterías litio de 1S a 8S

Módulo indicador de nivel de carga para paquetes de baterías de litio de 1 a 8 celdas en serie (1S a 8S), con pantalla LED verde de 4 segmentos. El número de celdas se selecciona con puentes de soldadura, por lo que un mismo módulo sirve para distintos paquetes, y funciona en cuanto se conecta a la batería, sin interruptor.

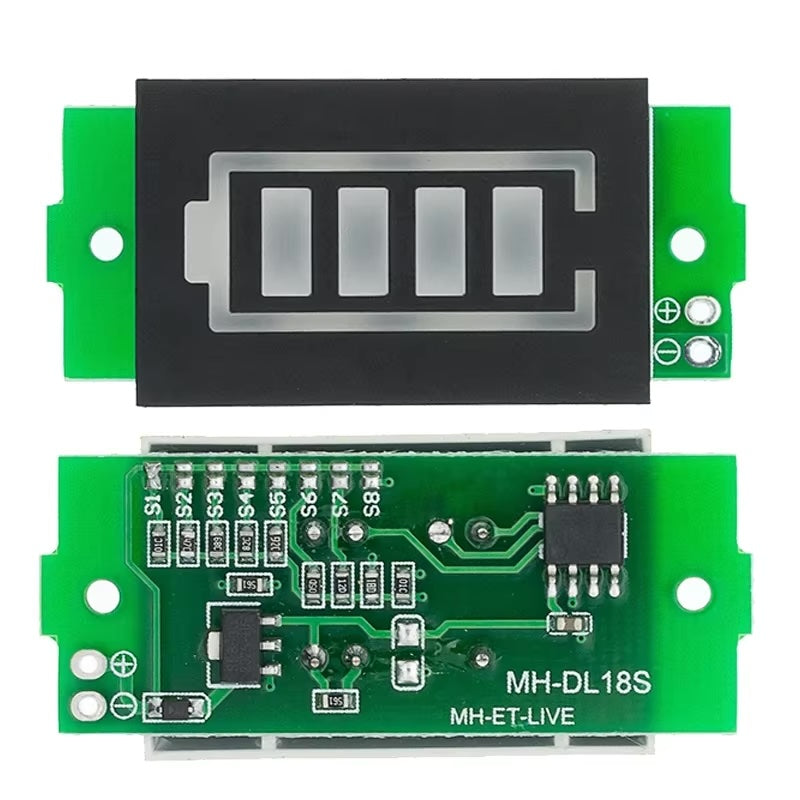

Selección de celdas: los pads S1 a S8 se puentean con soldadura para indicar el número de celdas del paquete.

Indicación de 4 segmentos: cada segmento se enciende al superar un voltaje por celda: 3.3 V, 3.5 V, 3.7 V y 3.9 V.

Funcionamiento automático: se activa al conectarlo a la batería; al no tener interruptor, consume unos 5 mA mientras esté conectado.

Tamaño compacto: pesa unos 6 g y su PCB mide 44 x 17 mm.

• Voltaje de operación: 3 V a 34 V DC.
• Corriente de operación: 5 mA aprox.
• Celdas soportadas: 1S a 8S (3.7 V nominal por celda).
• Selección de celdas: puentes de soldadura S1 a S8.
• Umbrales de indicación: 1 segmento > N × 3.3 V, 2 segmentos > N × 3.5 V, 3 segmentos > N × 3.7 V, 4 segmentos > N × 3.9 V (N = número de celdas).

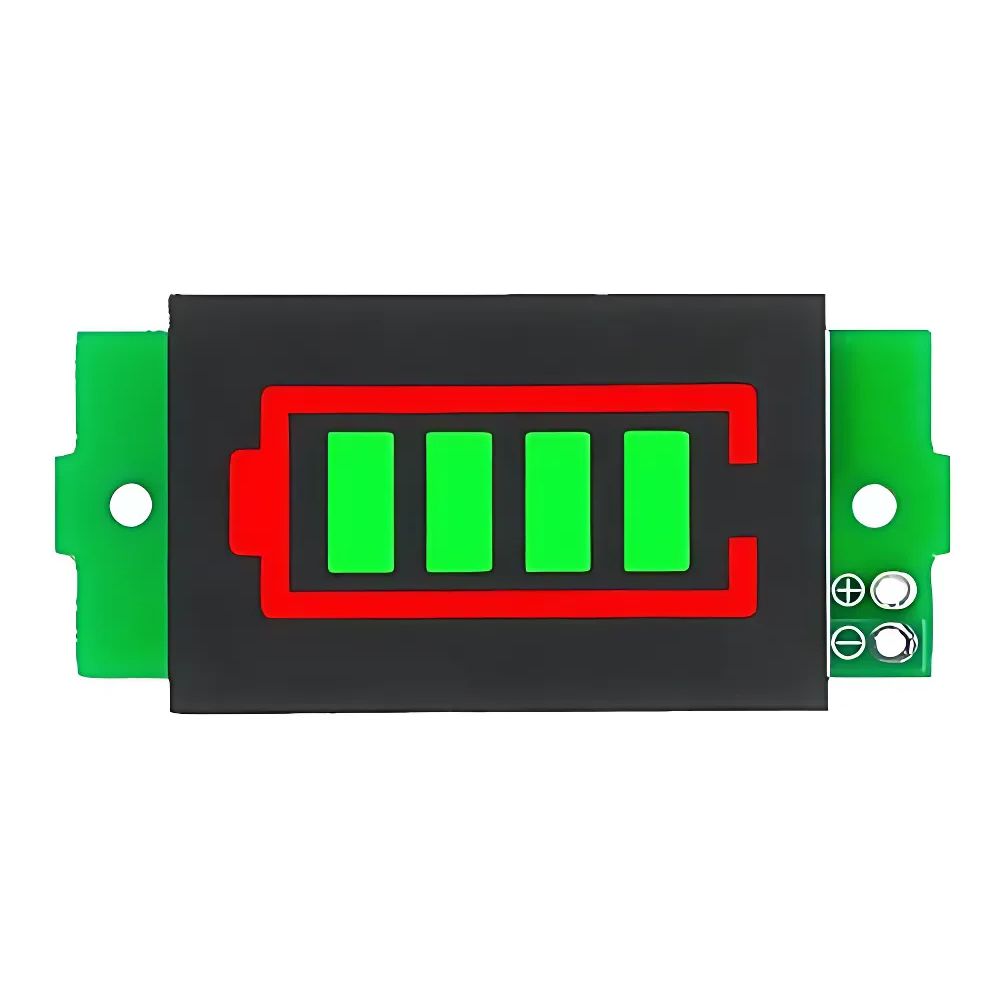

• Pantalla: LED verde de 4 segmentos, 31 x 20 x 8 mm.
• Dimensiones del PCB: 44 x 17 mm.
• Peso: 6 g aprox.
• Temperatura de operación: -20 °C a 50 °C.
• Protección: no resistente al agua; para uso en ambientes secos.

Es idóneo para bancos de baterías caseros, bicicletas y vehículos eléctricos pequeños, drones y equipos portátiles que necesitan una indicación visual aproximada de la carga.
