Kit armable de reloj digital AT89C2051

Kit para armar un reloj digital de seis dígitos basado en el microcontrolador AT89C2051 (familia 8051), modelo SH-E-879. Incluye la PCB y todos los componentes de inserción, que se sueldan a mano, por lo que sirve para practicar soldadura e identificación de componentes al mismo tiempo que se obtiene un reloj funcional.

Práctica de soldadura: todos los componentes son de inserción (through-hole) y se montan sobre una PCB de 90 mm x 70 mm.

Pantalla de seis dígitos: usa tres displays de 7 segmentos de 2 dígitos cada uno, multiplexados por transistores PNP S8550.

Base de tiempo con cristal: un oscilador de cuarzo de 12 MHz da la referencia de reloj al microcontrolador.

Microcontrolador en zócalo: el AT89C2051 se monta en una base de 20 pines, lo que evita soldarlo directamente.

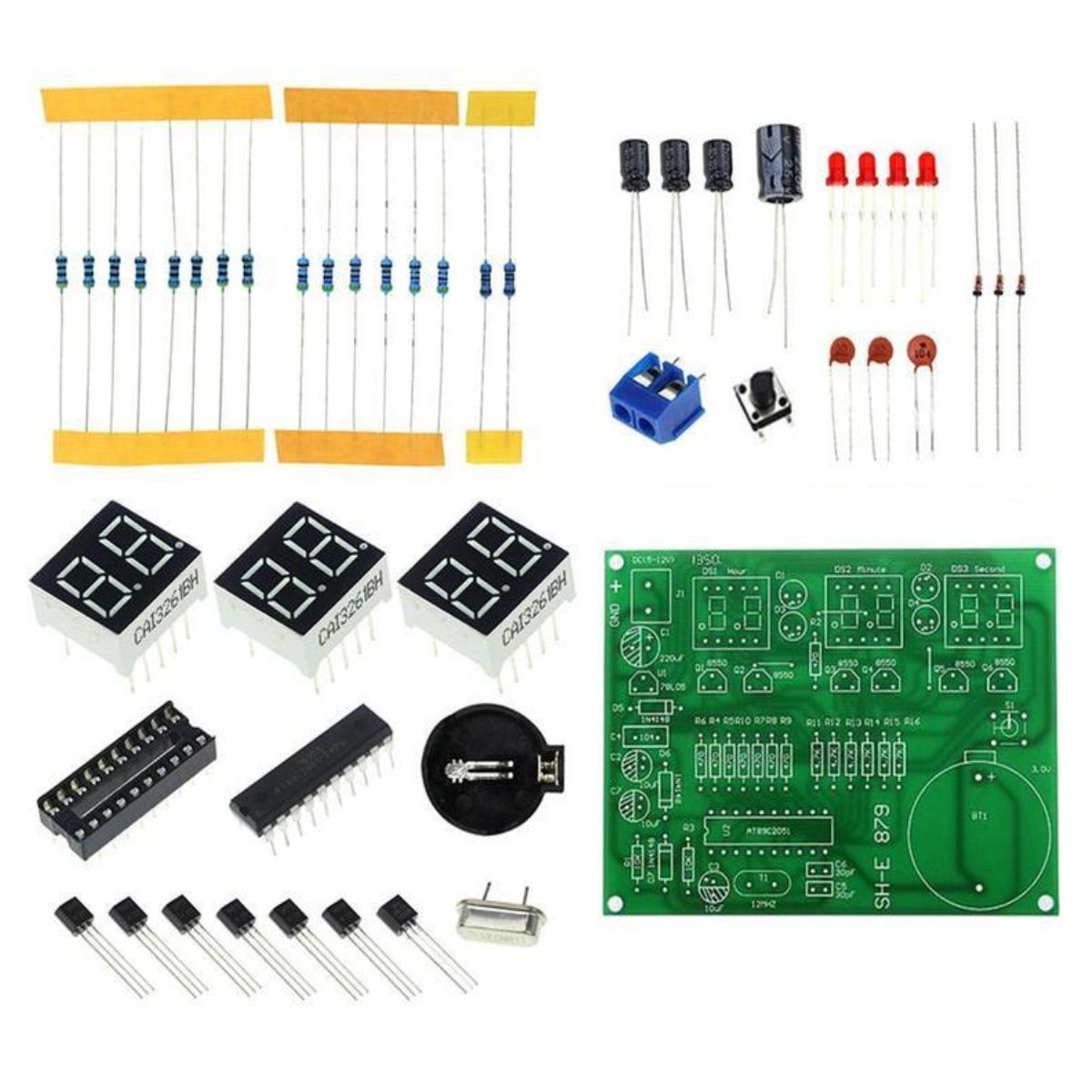

Componentes incluidos: 3 displays de 7 segmentos de 2 dígitos, 1 microcontrolador AT89C2051 con base de 20 pines, 7 transistores S8550, 3 diodos 1N4148, 4 LEDs rojos de 3 mm, 1 cristal de 12 MHz, 8 resistencias de 470 Ω, 6 de 4.7 kΩ y 2 de 10 kΩ, 3 capacitores electrolíticos de 10 µF a 50 V, 1 de 220 µF a 25 V, 2 capacitores cerámicos de 30 pF, 1 de 100 nF, 1 pulsador de 4 pines, 1 bornera de 2 pines, 1 portabaterías horizontal y 1 batería CR2032.

• Modelo: SH-E-879.
• Microcontrolador: AT89C2051.
• Tensión de alimentación: 5 V a 12 V DC (recomendado 9 V DC).
• Pantalla: 3 displays de 7 segmentos de 2 dígitos.
• Oscilador: cristal de cuarzo de 12 MHz.
• Batería incluida: CR2032 de 3 V.
• Tamaño de PCB: 90 mm x 70 mm.
• Montaje: requiere soldadura (componentes de inserción).

Es idóneo para estudiantes y aficionados que quieren practicar soldadura y armar un proyecto completo con microcontrolador.
