Kit de carcasas PH2.0 de 2 a 12 pines - 320 piezas

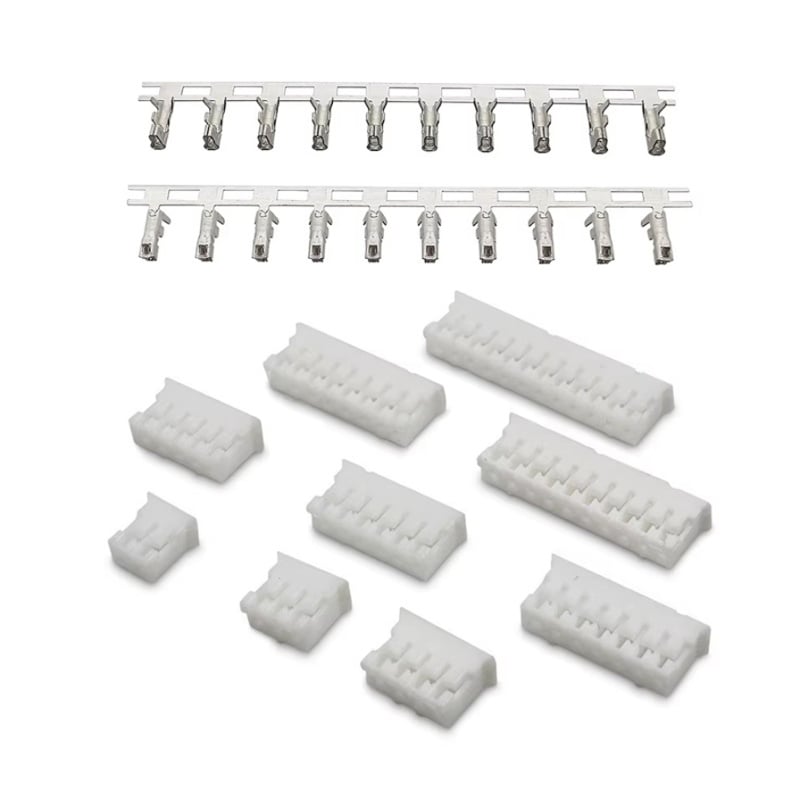

Kit de 320 piezas para armar el extremo de cable de conexiones cable a placa con paso de 2.0 mm, compatibles con la serie PH de JST. Contiene carcasas hembra de 2 a 12 posiciones y terminales metálicas de crimpado; no incluye los headers macho que van en la placa, por lo que está pensado para quien ya tiene esos conectores en su PCB o necesita fabricar cables de repuesto o de largo a la medida.

Solo el extremo del cable: Incluye las carcasas (housings) y los contactos que se crimpan al cable, que son las dos partes del lado del cable en una conexión wire-to-board. El header macho que se suelda en la placa se adquiere por separado.

Surtido de 11 tamaños: Trae 20 carcasas de cada tamaño, de 2 a 12 posiciones, para cubrir desde conexiones de dos hilos hasta conectores de señal de varias vías.

Terminales de crimpado: Las 100 terminales se fijan al cable con una pinza de crimpado para paso de 2.0 mm y luego se insertan en la carcasa hasta quedar retenidas. Las carcasas del kit suman 1,540 posiciones, así que las terminales incluidas solo alcanzan para una parte de ellas; para trabajos extensos se necesitan terminales adicionales.

Paso de 2.0 mm: Es el paso de la serie PH, distinto del de conectores de 2.5 mm o 2.54 mm como XH, KF2510 o Dupont, con los que no se acopla.

• Paso entre contactos: 2.0 mm (0.079 in).
• Carcasas: 20 de cada tamaño: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 y 12 posiciones (220 en total).
• Terminales: 100 terminales de crimpado; 320 piezas en total con las carcasas.
• Corriente nominal: 2 A AC/DC con cable de 24 AWG.
• Tensión nominal: 100 V AC/DC.
• Calibre de cable: 32 a 24 AWG.
• Diámetro máximo del aislante del cable: 1.0 mm.
• Material de la carcasa: poliamida (PA), UL94V-0.
• Material de la terminal: bronce fosforado estañado.
• Temperatura de operación: -25 °C a +85 °C.

Es idóneo para técnicos y aficionados que fabrican o reponen cables con conectores PH de 2.0 mm para placas que ya tienen el header instalado.
