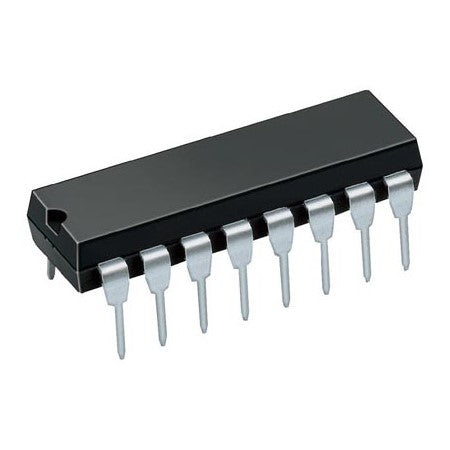

Latch tipo D CD4042BE - original Ti

Circuito integrado de lógica secuencial de la familia CD4000B (CMOS) que contiene 4 latches tipo D con reloj común y control de polaridad. Durante el nivel de reloj seleccionado con la entrada de polaridad, cada salida sigue a su entrada D; en el nivel opuesto, el latch retiene el último valor. Viene en encapsulado DIP de 16 pines para montaje de inserción (THT).

• Función: 4 latches tipo D con reloj común y control de polaridad.
• Familia lógica: CD4000B (CMOS).
• Voltaje de alimentación: 3 V a 18 V.
• Tipo de salida: Complementarias (Q y Q negada).
• Encapsulado: DIP de 16 pines.
• Montaje: Inserción (THT).
• Número de parte: CD4042BE.
• Fabricante: Texas Instruments (original).

HOJA DE DATOS
