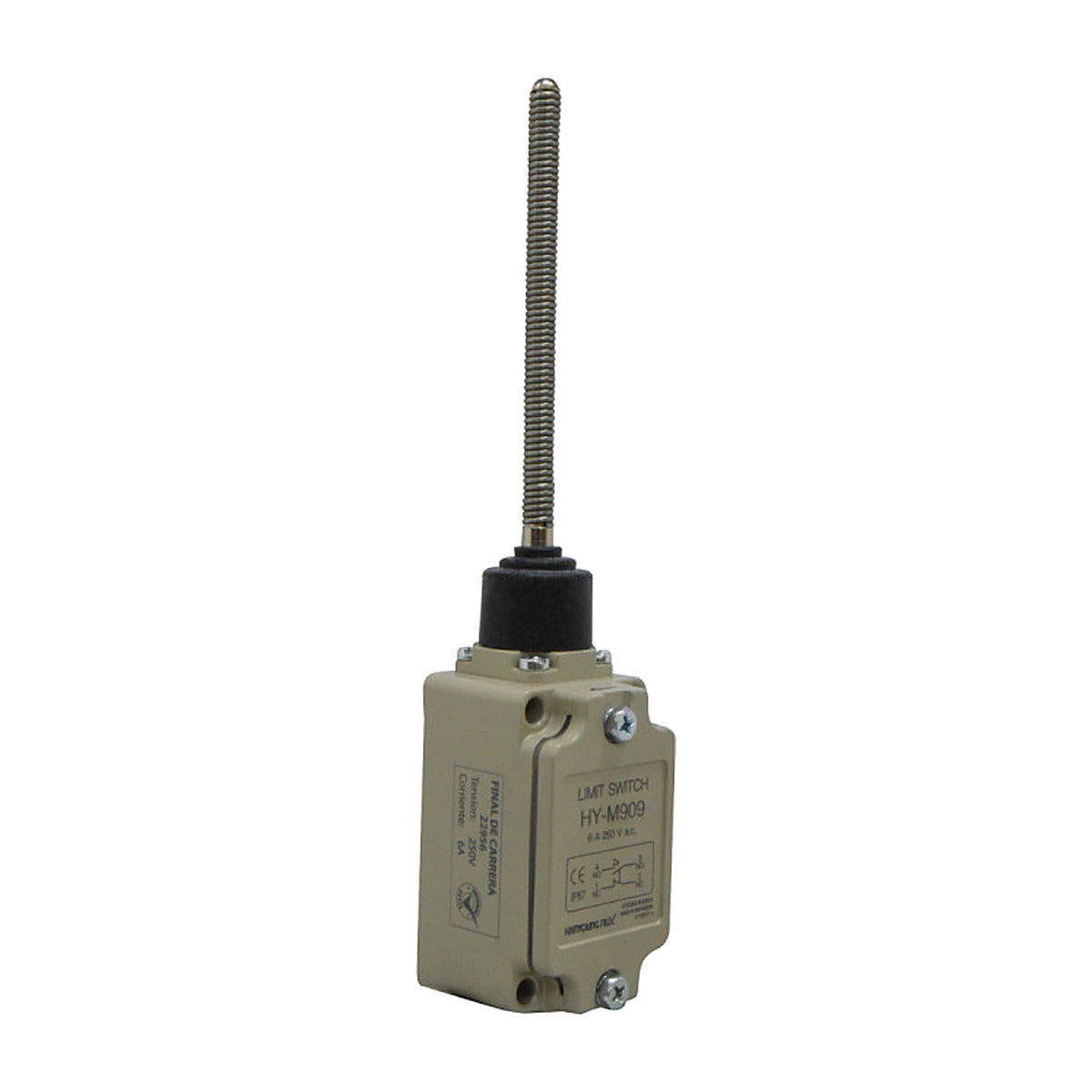

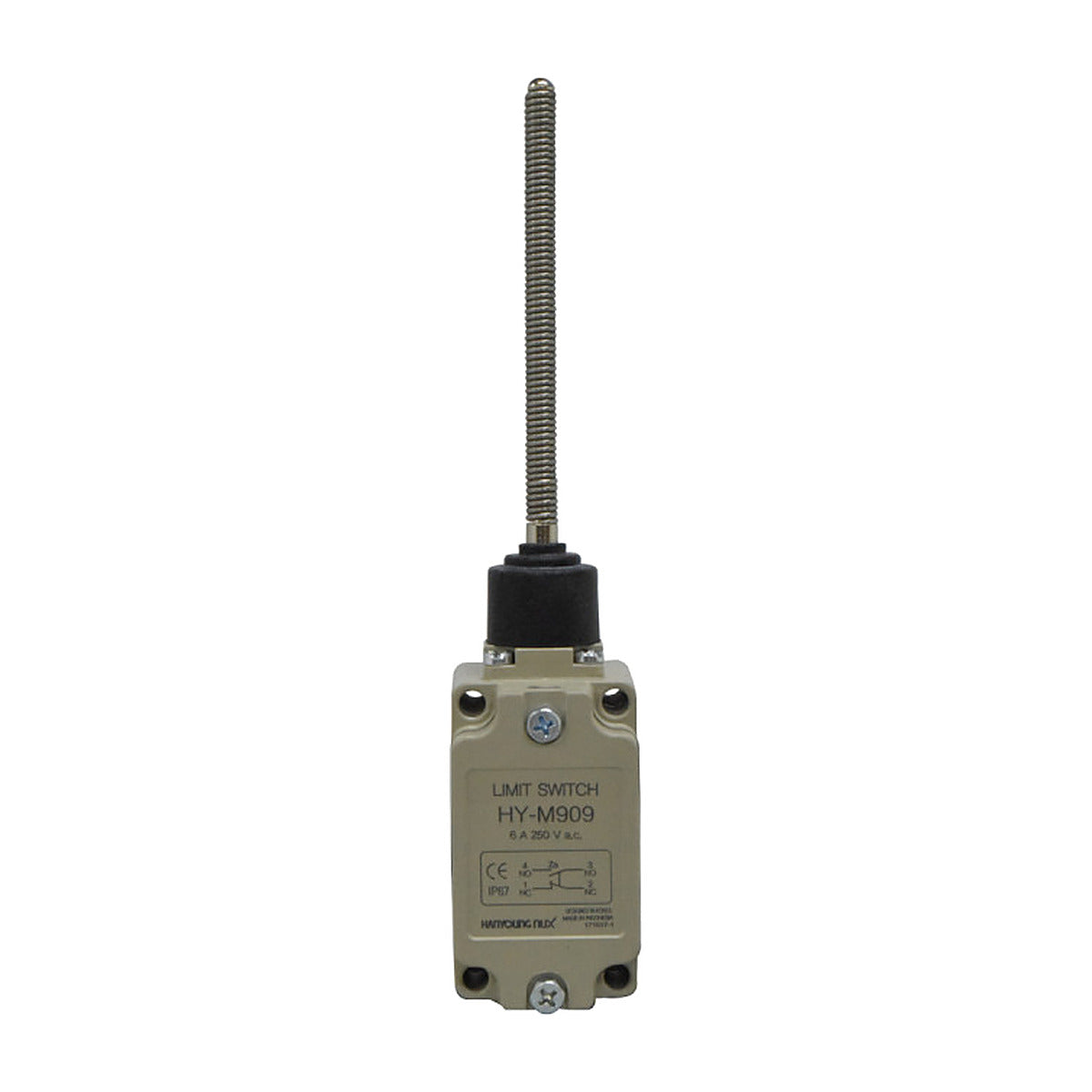

Limit switch Hanyoung Nux de cola de resorte HY-M909

El HY-M909 de Hanyoung Nux es un final de carrera industrial con actuador de cola de resorte, que se acciona al ser empujado en cualquier dirección lateral y no requiere que la pieza llegue en un ángulo determinado. El resorte mide Ø6.9 × 132 mm de largo y basta una fuerza de 1.5 N (153 gf) para operarlo, con un pre-recorrido de 20.0 ± 10.0 mm. Comparte con el resto de la serie HY-M900 la caja de fundición de aluminio a presión, el doble micro switch de dos circuitos con contactos de plata-níquel y el grado IP67 al usar el conector de la marca.

Actuador omnidireccional: el resorte helicoidal responde a un empuje lateral desde cualquier dirección de los 360°, por lo que sirve donde la pieza llega desviada o donde no se puede garantizar la trayectoria exacta.

Fuerza de operación baja: con 1.5 N (153 gf) máximos, se puede accionar con piezas ligeras o con material a granel sin dañar el objeto que lo toca.

Cuerpo de fundición de aluminio: caja y cabezal de aluminio inyectado a presión, con sello de tapa por O-ring, estructura resistente al calor, a prueba de aceite y con protección contra el polvo.

Doble circuito 1 NO + 1 NC con contactos AgNi: bornes 1–2 para el contacto normalmente cerrado y 3–4 para el normalmente abierto, con terminal de apriete por tornillo M4.

Protección IP67 con conector de la marca: el grado IP67 se alcanza al montar el conector HYC-M2 de Hanyoung Nux sobre la entrada de cable con rosca PF 1/2; el conector no viene incluido.

• Tipo de actuador: cola de resorte (coil spring) de Ø6.9 mm y 132 mm de largo, con guardapolvo de goma y abrazadera metálica.
• Características de operación: fuerza de operación OF máx. 1.5 N (153 gf) y pre-recorrido PT de 20.0 ± 10.0 mm, medido en milímetros por ser un actuador omnidireccional.
• Configuración de contactos: 1 NO + 1 NC (1a1b), bornes 1–2 normalmente cerrado y 3–4 normalmente abierto, con terminal de apriete por tornillo M4.
• Material de contactos: AgNi (plata-níquel).
• Valores nominales: Ie 6 A a 250 Vca (AC-15, DC-13); Ue 250 Vca y 30 Vcc.
• Capacidad en corriente alterna: 125 V, 15 A resistiva / 10 A inductiva; 250 V, 10 A resistiva / 6 A inductiva; 480 V, 3 A resistiva / 2 A inductiva.
• Capacidad en corriente directa: 8 V y 14 V, 15 A resistiva / 10 A inductiva; 30 V, 6 A / 5 A; 125 V, 0.4 A / 0.05 A; 250 V, 0.2 A / 0.03 A.
• Vida útil: mínimo 1,000,000 de maniobras mecánicas (120 op/min) y 300,000 maniobras eléctricas (20 op/min).
• Grado de protección y ambiente: IP67 usando el conector HYC-M2 de la marca; temperatura de operación de -10 a 70 °C y humedad de 45 a 95 % H.R.
• Construcción: caja y cabezal de fundición de aluminio a presión con sello O-ring, entrada de cable PF 1/2 y montaje con 4 agujeros Ø5.2 mm a 30 × 58.6 mm.

Es la opción para detectar piezas que llegan sin una trayectoria fija — carros, tolvas, bultos en transportador — dentro de instalaciones industriales con aceite, calor o polvo donde un final de carrera plástico no dura.
