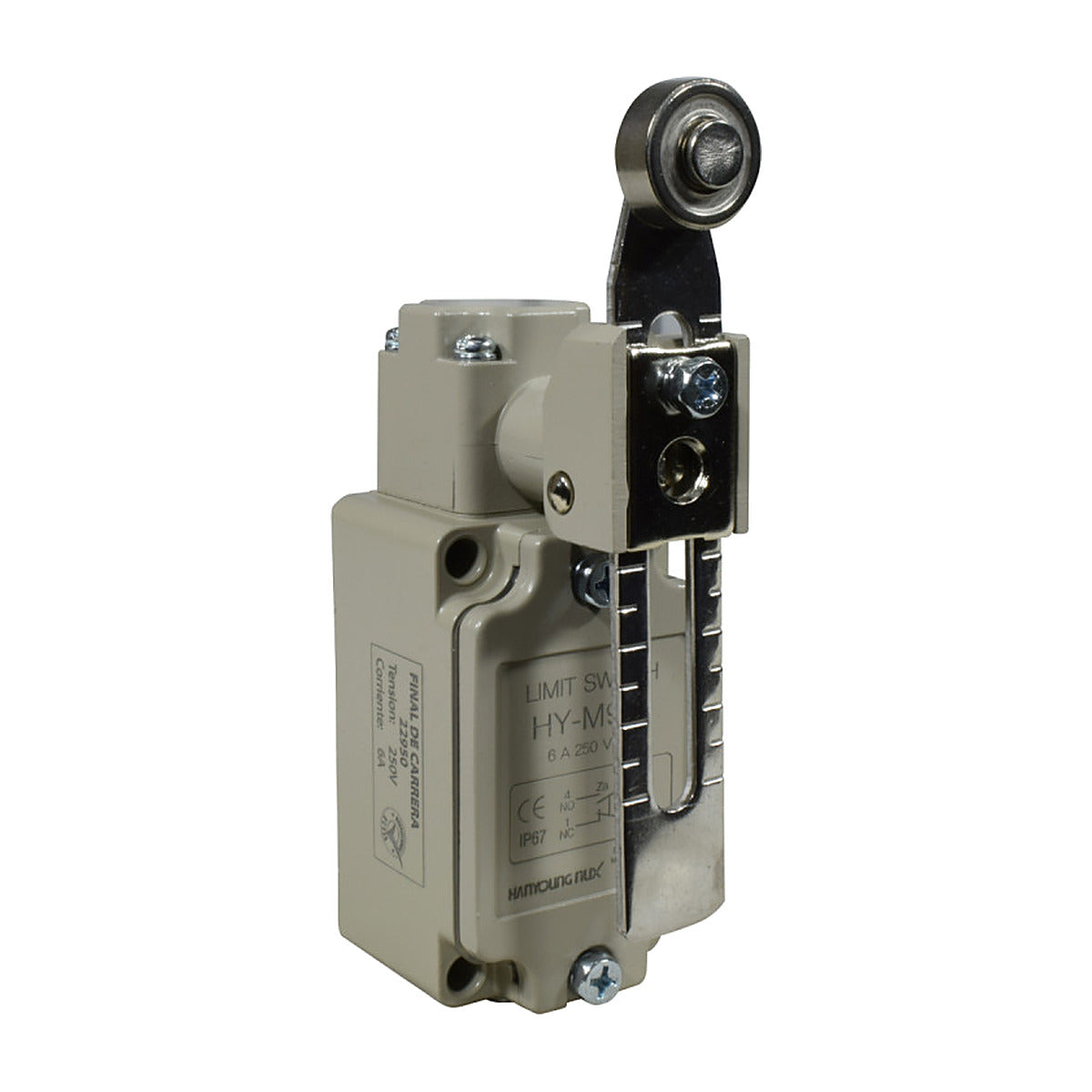

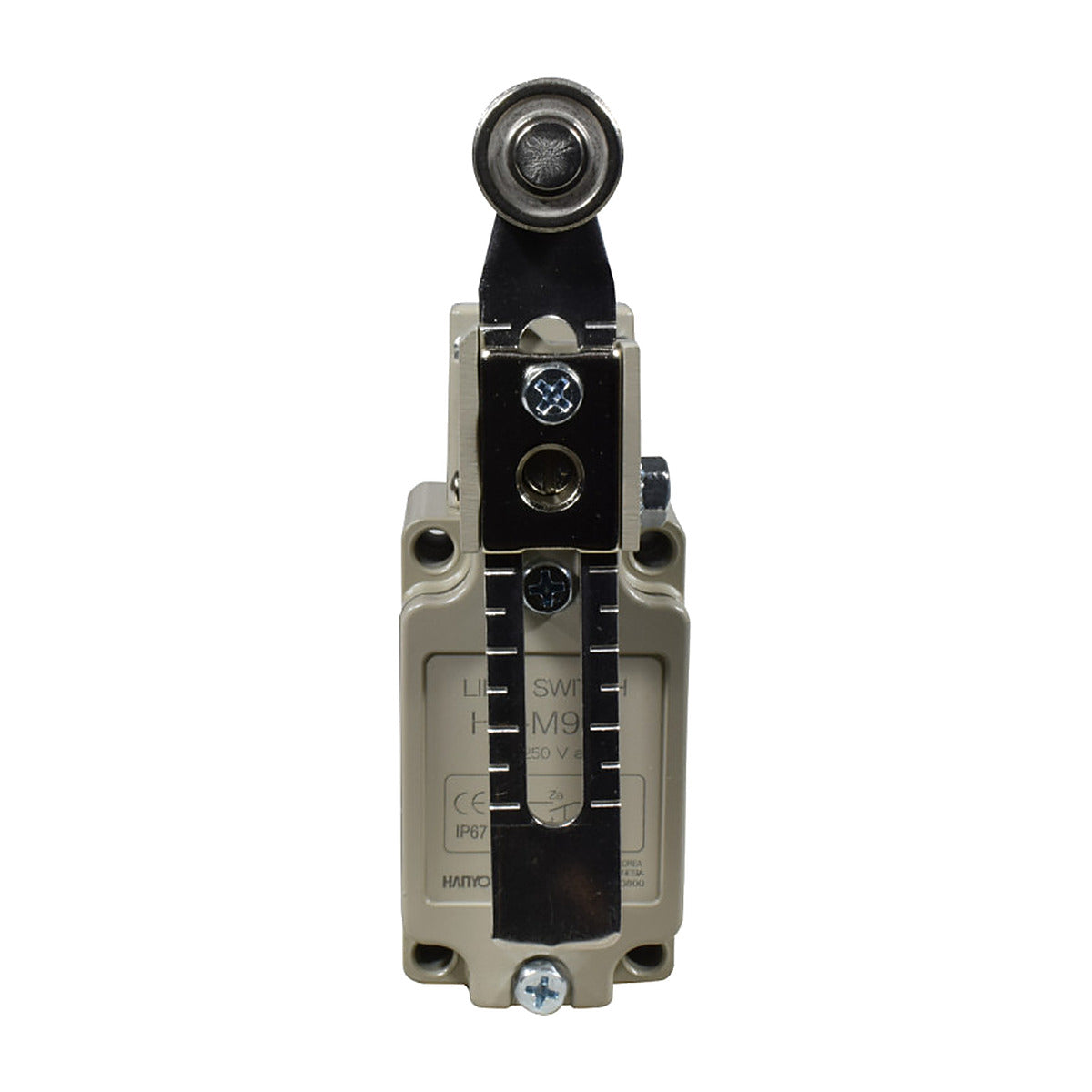

Limit switch Hanyoung Nux de palanca de rodillo ajustable HY-M904

El HY-M904 de Hanyoung Nux es un final de carrera industrial de palanca de rodillo ajustable, con caja y cabezal de fundición de aluminio a presión y doble micro switch interno de dos circuitos. El brazo se regula entre 31.7 y 79.8 mm sobre una escala graduada y puede orientarse en cualquier posición dentro de los 360°, mientras el cabezal se monta en cualquiera de las cuatro direcciones aflojando cuatro tornillos. Es un equipo de gama industrial pesada, con contactos de plata-níquel, estructura resistente al calor, al aceite y al polvo, y grado IP67 al usar el conector de la marca en la entrada de cable.

Brazo de rodillo ajustable: la longitud del eje al centro del rodo se regula de 31.7 a 79.8 mm mediante ranura con escala y tornillo M4 × 15, y el rodo mide Ø17.5 × 7 mm; la orientación de la palanca se fija en cualquier punto de los 360°.

Cuerpo de fundición de aluminio: caja y cabezal de aluminio inyectado a presión, con sello de tapa por O-ring y papel aislante interno, para alta resistencia mecánica en ambientes calientes, con aceite o con polvo.

Doble circuito 1 NO + 1 NC con contactos AgNi: los bornes 1–2 forman el contacto normalmente cerrado y los bornes 3–4 el normalmente abierto, sobre terminal de apriete por tornillo M4.

Protección IP67 con conector de la marca: el grado IP67 se alcanza al montar el conector HYC-M2 de Hanyoung Nux sobre la entrada de cable con rosca PF 1/2; el conector no viene incluido.

Convertible a versión con indicador: cambiando únicamente la tapa se pasa a la serie HY-LM904, con indicador de operación de neón para 250 Vca o LED para 24 Vcc, sin conexión adicional.

• Configuración de contactos: 1 NO + 1 NC (1a1b), bornes 1–2 normalmente cerrado y 3–4 normalmente abierto, con terminal de apriete por tornillo M4.
• Material de contactos: AgNi (plata-níquel).
• Valores nominales: Ie 6 A a 250 Vca (AC-15, DC-13); Ue 250 Vca y 30 Vcc.
• Capacidad en corriente alterna: 125 V, 15 A resistiva / 10 A inductiva; 250 V, 10 A resistiva / 6 A inductiva; 480 V, 3 A resistiva / 2 A inductiva.
• Capacidad en corriente directa: 8 V y 14 V, 15 A resistiva / 10 A inductiva; 30 V, 6 A / 5 A; 125 V, 0.4 A / 0.05 A; 250 V, 0.2 A / 0.03 A.
• Características de operación: fuerza de operación OF máx. 14 N (1,428 gf), fuerza de liberación RF mín. 2.1 N (214 gf), pre-recorrido PT de 15° ± 5°, diferencial MD máx. 12° y recorrido total TT de 40°.
• Vida útil: mínimo 1,000,000 de maniobras mecánicas (120 op/min) y 300,000 maniobras eléctricas (20 op/min).
• Grado de protección: IP67 usando el conector HYC-M2 de la marca en la entrada de cable.
• Aislamiento: rigidez dieléctrica de 2,000 Vca 50/60 Hz durante 1 min, resistencia de aislamiento mín. 100 MΩ a 500 Vcc y resistencia de contacto máx. 50 mΩ.
• Construcción y ambiente: caja y cabezal de fundición de aluminio con sello O-ring, entrada de cable PF 1/2, montaje con 4 agujeros Ø5.2 mm a 30 × 58.6 mm; temperatura de -10 a 70 °C y humedad de 45 a 95 % H.R.; peso aproximado de 350 g con la caja.

Es el final de carrera que se usa cuando el plástico no aguanta: máquina-herramienta, transportadores, portón industrial y equipo expuesto a aceite, calor o lavado, donde además conviene poder ajustar el alcance del brazo sin mover la base.
