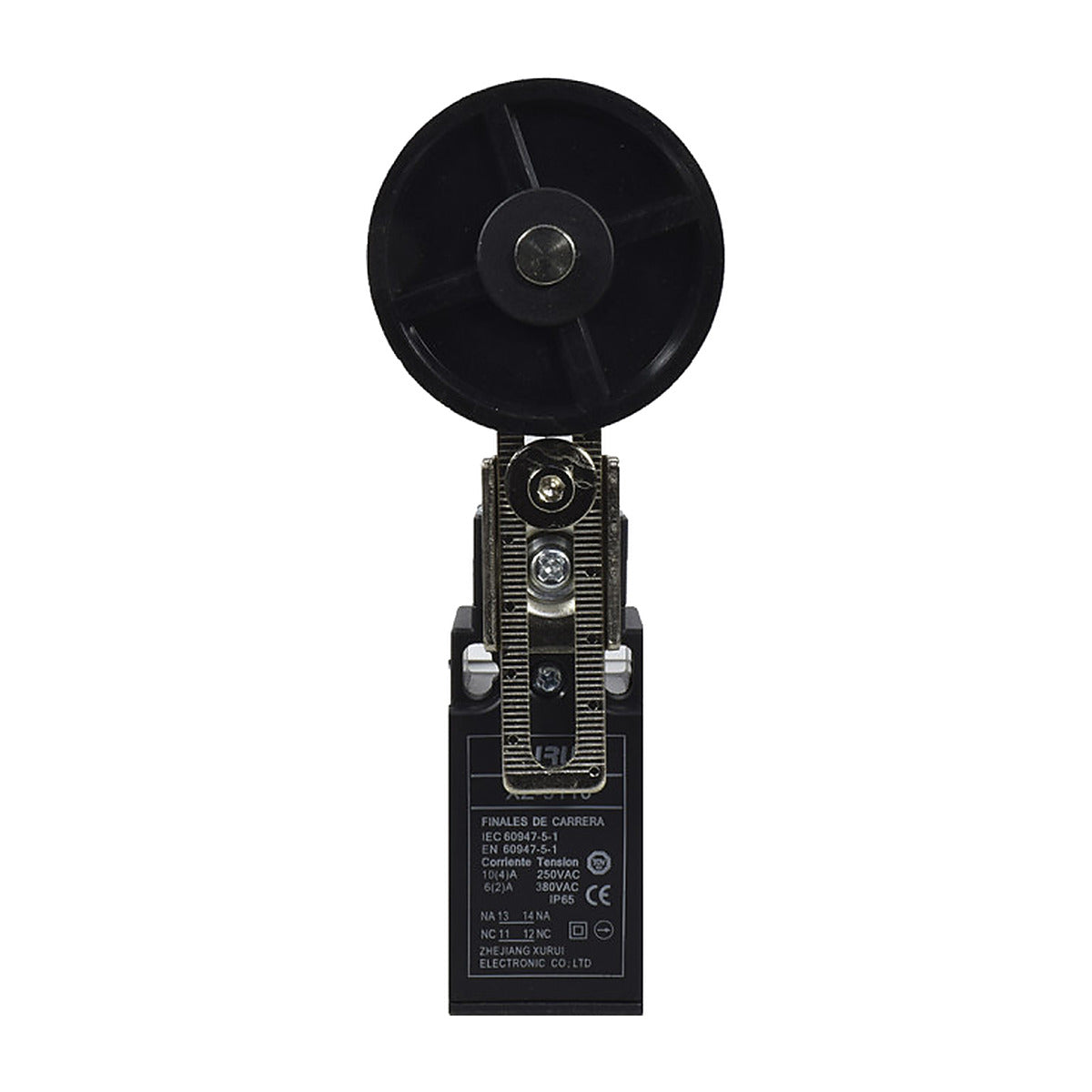

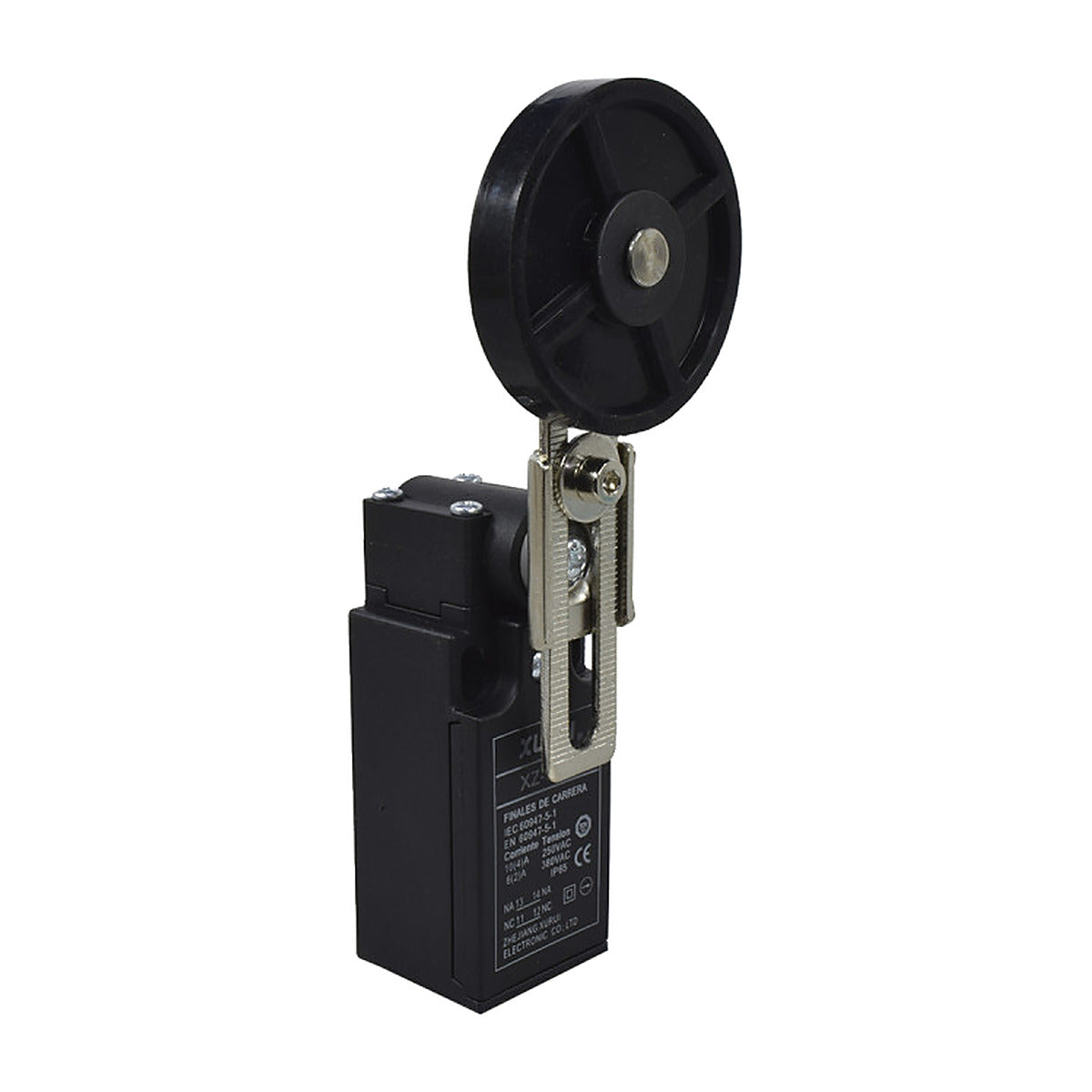

Limit switch Xurui de brazo ajustable con rodo grande XZ-9110

El XZ-9110 de Xurui es un final de carrera de la serie XZ9, con brazo oscilante ajustable y rodo grande de Ø50 mm, que detecta el paso o la posición de una pieza en movimiento y lo transmite al circuito de control. Trabaja con un contacto conmutado de 1 NA + 1 NC de doble vía y doble resorte, tiene carcasa plástica de cuerpo estrecho (30.5 mm) y grado de protección IP65. Es un final de carrera de gama económica y peso ligero, pensado para maquinaria y bandas donde el accionamiento es por contacto rodante.

Brazo ajustable con rodo grande: el brazo se fija a la altura y el alcance que pida la máquina gracias a una ranura de ajuste de 17.5 mm, y el rodo de Ø50 mm (R25) rueda sobre la leva o la pieza en movimiento en lugar de rozarla.

Contacto conmutado de dos vías: incorpora un contacto normalmente abierto en los bornes 13–14 y uno normalmente cerrado en los bornes 11–12, con mecanismo de doble resorte para un corte definido.

Recorridos definidos por catálogo: el pre-recorrido máximo es de 30°, el sobre-recorrido mínimo de 70° y el recorrido total de 90°, con un diferencial de 15°, lo que permite calcular la posición de la leva antes de montarlo.

Vida útil de servicio industrial: el catálogo declara más de 1,000,000 de maniobras mecánicas y más de 100,000 eléctricas, con frecuencias de ensayo de 120 y 30 maniobras por minuto respectivamente.

Sellado IP65: el cuerpo resiste polvo y chorros de agua a baja presión, y opera de -10 a +70 °C con humedad relativa menor a 85 %.

• Configuración de contactos: 1 NA + 1 NC (bornes NO 13–14 y NC 11–12), interruptor de doble vía con doble resorte.
• Carga nominal: 10(4) A a 250 Vca y 6(2) A a 380 Vca. El catálogo no publica valores en corriente directa.
• Fuerzas de accionamiento: fuerza de operación OF máx. 500 g (4.9 N) y fuerza de retorno RF mín. 80 g (0.78 N).
• Recorridos: pre-recorrido PT máx. 30°, sobre-recorrido OT mín. 70°, diferencial MD máx. 15° y recorrido total TT 90°.
• Grado de protección: IP65.
• Vida útil: ≥ 1,000,000 de maniobras mecánicas y ≥ 100,000 maniobras eléctricas.
• Frecuencia y velocidad de operación: 120 maniobras/min mecánicas y 30 maniobras/min eléctricas; velocidad admisible de 5 mm/s a 0.5 m/s.
• Aislamiento: resistencia ≥ 100 MΩ a 500 Vcc; tensión soportada de 1,000 Vca con el cable sin conectar y 1,500 Vca entre terminales; resistencia de contacto inicial de 25 mΩ.
• Resistencia mecánica: vibración de 10 a 55 Hz con amplitud de 1.5 mm; impacto de 1,000 m/s² de durabilidad y 300 m/s² de mal funcionamiento.
• Dimensiones y ambiente: cuerpo de 53 × 30.5 × 30 mm, rodo Ø50 mm (R25), cabezal de 41 mm de ancho y centros de montaje a 20 y 22 mm; temperatura de operación de -10 a +70 °C y humedad menor a 85 %.

Sirve para tope de carro, fin de recorrido de compuertas y bandas, y en general para cualquier máquina donde una leva o una pieza en movimiento deba accionar el switch por rodadura, con la ventaja de poder reubicar el brazo sin mover la base.
