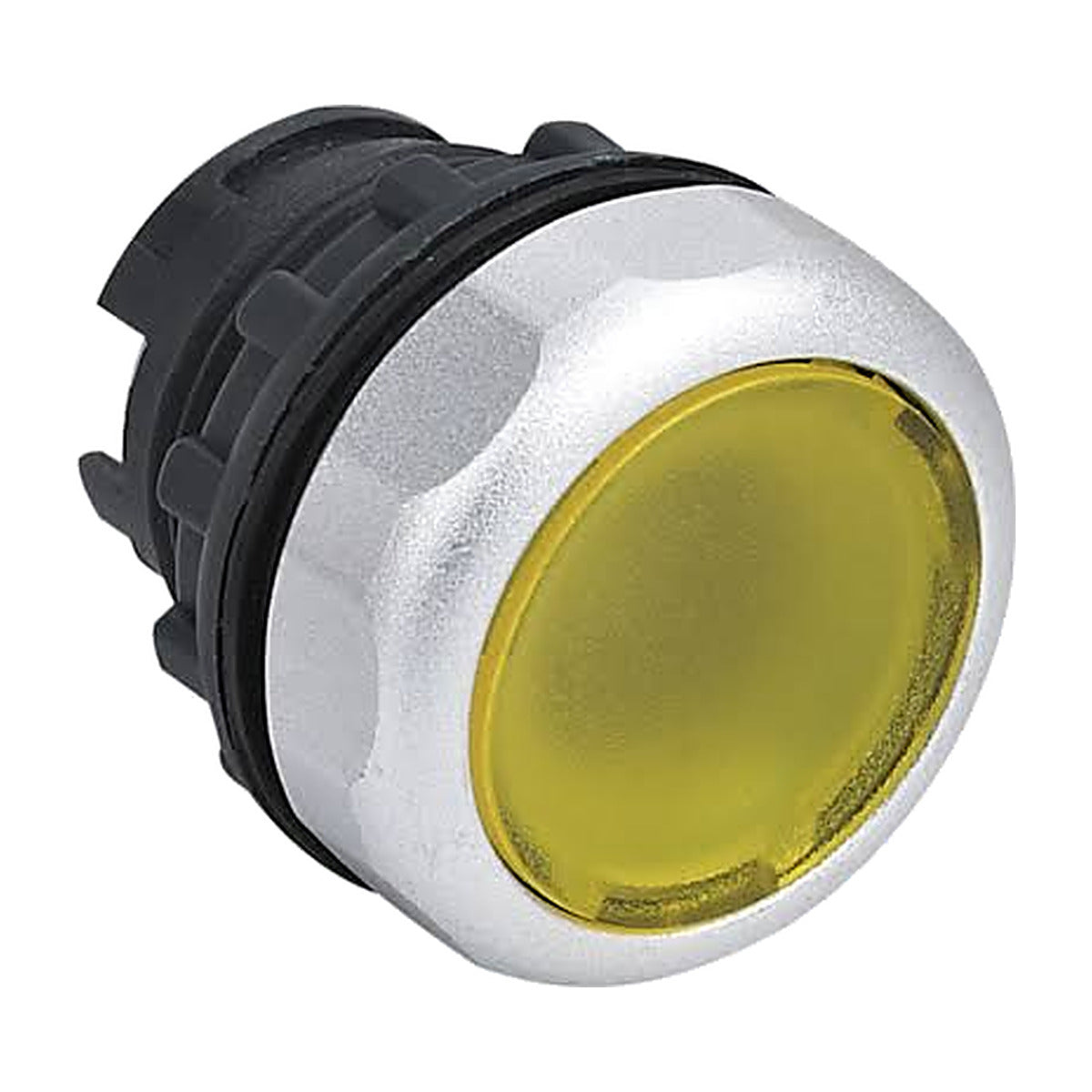

Luz piloto LED Chint amarillo de 22mm 24 VAC/DC NP8-D/5

La luz piloto LED Chint NP8-D/5 es un indicador luminoso de la serie NP8 de botonería de 22 mm, para montaje en la puerta de tableros, gabinetes de máquina y arrancadores. El modelo NP8-D/5 corresponde al lente amarillo de la familia y se alimenta a 24 V en corriente alterna o continua. Es un piloto puro: solo lleva la unidad de iluminación LED, sin bloque de contactos, y monta sobre la perforación normalizada de 22 mm con el adaptador de la serie. El frente queda sellado en IP65, por lo que resiste polvo y chorros de agua del lado del operador.

Lámpara LED de bajo consumo: la iluminación es por LED con corriente nominal de funcionamiento Ie ≤ 20 mA, lo que permite alimentarla desde salidas de PLC, relés auxiliares o barras de señalización sin cargar el circuito.

Alimentación a 24 V AC/DC: esta versión se pide con la unidad LED de 24 V AC/DC. La serie NP8 se cataloga con unidades de AC/DC 6, 12, 24 y 36 V y de AC 110 a 230 V, así que el mismo cuerpo existe para otros niveles de tensión.

Frente sellado IP65: el conjunto cabeza y adaptador cierra contra el panel en grado IP65 y cumple IEC/EN 60947-5-1, la norma de aparamenta de mando y señalización de baja tensión.

Montaje de 22 mm y cableado con tornillo: usa la perforación estándar de 22 mm de la botonería industrial y acepta conductor de 0.5 a 2.5 mm² con par de apriete de 0.8 a 1.2 N·m, con tornillo de terminal con mecanismo antiaflojamiento.

Señalización amarilla: el dígito final del código define el color del lente; en la serie NP8-D están catalogados blanco (/1), verde (/3), rojo (/4), amarillo (/5) y azul (/6), lo que permite armar el juego completo de señales del tablero con el mismo cuerpo.

• Modelo: NP8-D/5, serie NP8 de 22 mm (piloto, sin bloque de contactos)
• Diámetro de montaje: 22 mm
• Tipo de lámpara: LED, corriente nominal de funcionamiento Ie ≤ 20 mA
• Tensión de operación del LED: 24 V AC/DC
• Valores eléctricos nominales de la serie: AC 50/60 Hz, AC 415 V / DC 250 V
• Grado de protección: IP65
• Norma: IEC/EN 60947-5-1; grado de contaminación 3, categoría de instalación II
• Condiciones ambientales: -5 °C a +40 °C, con media en 24 h que no debe exceder +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C.
• Conexión: terminales para conductor de 0.5 a 2.5 mm² con 8 mm de aislamiento retirado, par de apriete de 0.8 a 1.2 N·m; protección contra cortocircuito con fusible NT00-16 de 16 A.
• Dimensiones: cabeza saliente 15 mm; frente 31 mm máx.; profundidad total 62 mm máx.; 46 mm máx. de cuerpo

Sirve para señalizar marcha, paro, falla o presencia de tensión en tableros de control, arrancadores y máquinas donde ya se usa botonería de 22 mm y se necesita un piloto sellado que trabaje a 24 V AC/DC.
