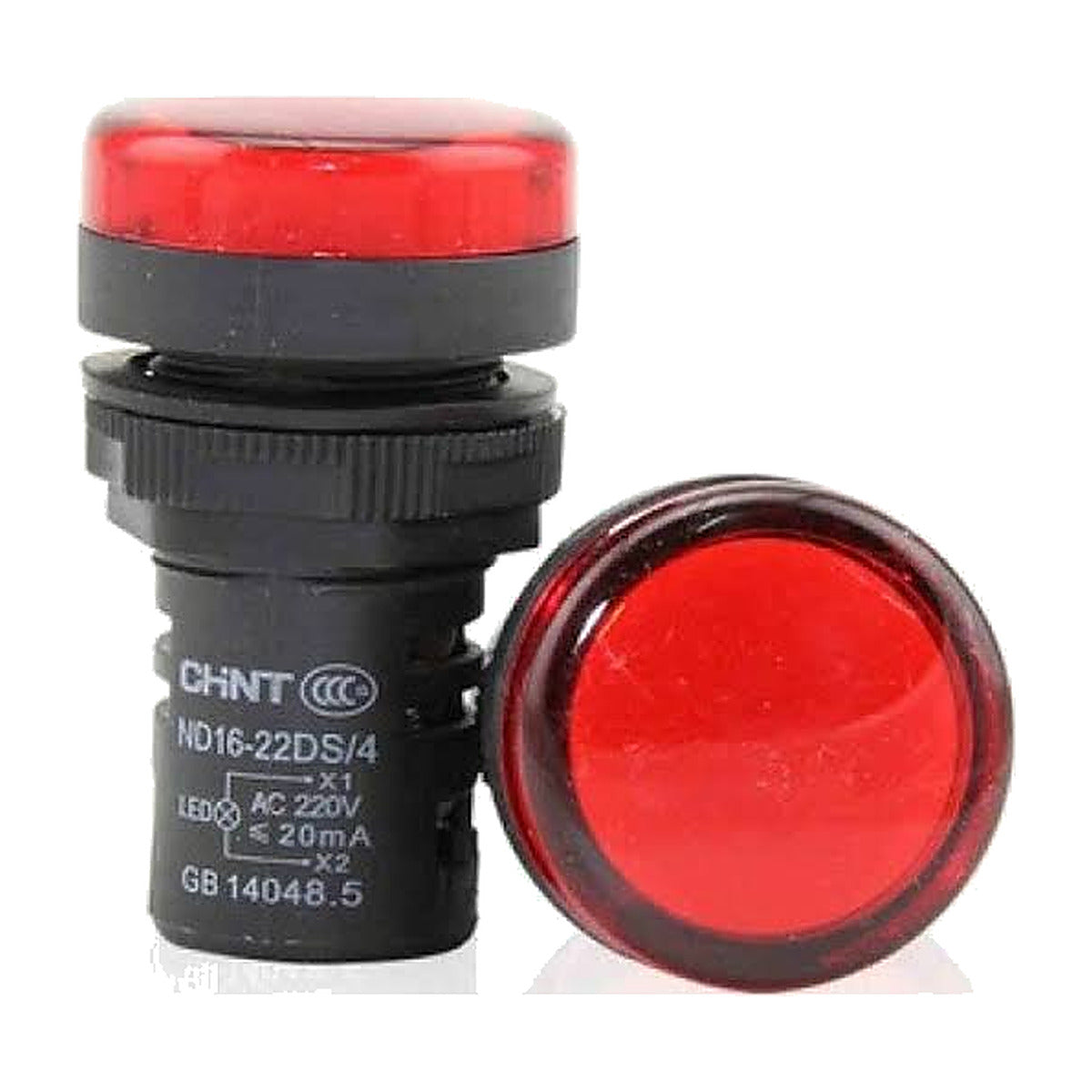

Luz piloto LED Chint rojo de 22mm 220 V ND16-22DS/4

La luz piloto LED Chint ND16-22DS/4 es un indicador luminoso compacto de 22 mm con cabeza saliente abombada, de la serie ND16 de señalización para tablero. Esta versión lleva lente roja y trabaja a 220 V en corriente alterna: la variante /4 es del tipo capacitancia, catalogada para 110, 230 y 400 Vca. Es una luz piloto de gama sencilla, sin bloque de contactos, con LED de larga duración y cuerpo corto de 52 mm que ocupa poco fondo detrás de la puerta del gabinete.

Cuerpo compacto de 52 mm: la versión DS es la variante corta de la ND16-22D: mide 52 mm de largo contra los 64 mm de la versión estándar, útil cuando hay poco espacio entre la puerta del tablero y los componentes internos.

LED de 230 Vca tipo capacitancia: la variante /4 usa limitación por condensador en lugar de resistencia, con corriente nominal de funcionamiento Ie ≤ 20 mA y tolerancia de alimentación de 0.85 a 1.1 veces la tensión nominal entre terminales.

Vida útil y luminosidad declaradas: el fabricante declara una vida útil de al menos 30,000 h de servicio y una luminosidad de al menos 40 cd/m², suficiente para leerse en interiores de planta.

Protección IP40 de serie: el grado de protección estándar es IP40; el mismo modelo se fabrica bajo demanda en IP65 con el sufijo C, y existe la variante K2 con supresión de interferencias.

Instalación normalizada de 22 mm: se fija con tuerca a la perforación estándar de 22 mm con par de 1.5 a 1.8 N·m, y los terminales aceptan conductor de 0.5 a 2.5 mm² apretado de 0.8 a 1.2 N·m.

• Modelo: ND16-22DS/4, piloto compacto de cabeza saliente abombada, tipo capacitancia
• Diámetro de montaje: 22 mm
• Tipo de lámpara: LED, corriente nominal de funcionamiento Ie ≤ 20 mA
• Tensión nominal: 230 Vca (la variante /4 se cataloga en 110, 230 y 400 Vca); límite admisible de 0.85 Ue a 1.1 Ue entre terminales
• Luminosidad y vida útil: ≥ 40 cd/m² y ≥ 30,000 h de trabajo
• Grado de protección: IP40; IP65 bajo demanda con el sufijo C
• Norma: IEC/EN 60947-5-1; grado de contaminación 3, categoría de sobretensión III
• Condiciones ambientales: -5 °C a +40 °C, con media en 24 h ≤ +35 °C; altitud hasta 2,000 m; humedad relativa ≤ 50 % a +40 °C y hasta 90 % a +20 °C
• Conexión: conductor de 0.5 a 2.5 mm² con 8 mm de aislamiento retirado; par de 0.8 a 1.2 N·m en terminales y de 1.5 a 1.8 N·m en la tuerca de fijación
• Dimensiones: Ø 31.5 mm de frente, 15 mm de saliente de cabeza y 52 mm de largo total

Es una luz piloto económica para señalizar directamente a 220 V en tableros de distribución, arrancadores y máquinas, donde no se necesita grado IP65 y sí un piloto de fondo corto.
