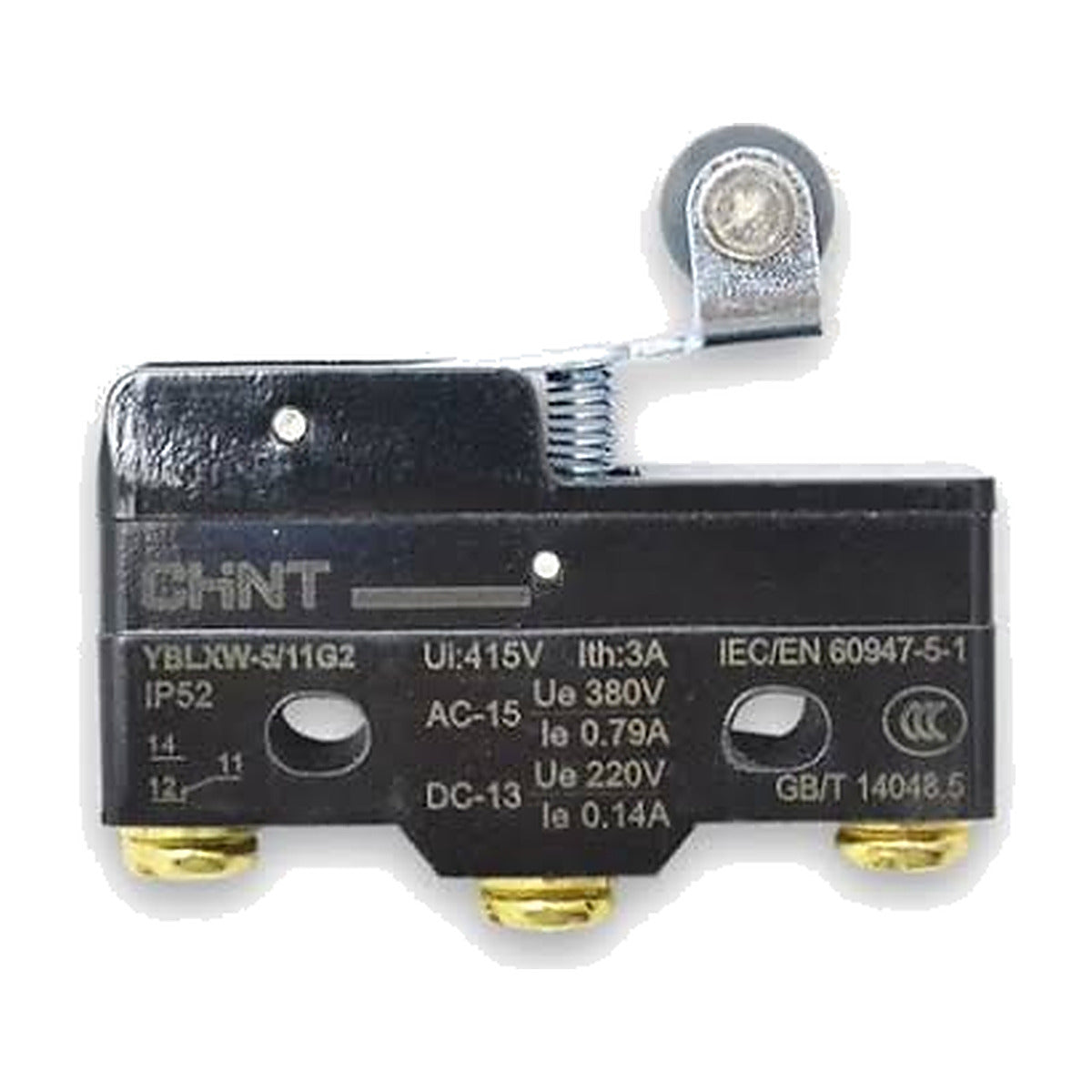

Micro switch Chint de palanca corta con rodo YBLXW-5/11G2

El YBLXW-5/11G2 de Chint es un micro switch de la serie YBLXW-5/11 (Z15G) con palanca corta y rodillo de Ø9.5 × 4 mm, para control de recorrido, protección de espaciado y enclavamiento en maquinaria, textil e instrumentación electrónica. Tiene un contacto conmutado de 1 NA + 1 NC, grado de protección IP52 y se fabrica según GB 14048.5 e IEC 60947-5-1 con certificación obligatoria CCC. El rodillo permite que la leva o la pieza en movimiento lo accione por rodadura, sin arrastre sobre la palanca.

Palanca corta con rodillo: el rodillo de Ø9.5 × 4 mm reduce el rozamiento contra la leva y alarga la vida del actuador cuando el accionamiento es continuo o a velocidad alta.

Recorrido corto y definido: el recorrido de movimiento es de 6 mm como máximo con una sobrecarrera mínima de 2 mm, lo que da una detección de posición más ceñida que la de la palanca larga de la misma serie.

Contacto conmutado 1 NA + 1 NC: los tres bornes COM, NO y NC permiten mandar una señal de cierre y otra de apertura desde el mismo dispositivo.

Dos modos de carga: la serie se ofrece en versión ordinaria (AC 380 V, 0.79 A) y en versión de alta corriente con sufijo L (AC 660 V, 1.5 A), lo que permite escoger según el circuito de mando.

Vida útil declarada: 1,000,000 de maniobras mecánicas y 300,000 eléctricas, con frecuencias de 240 y 20 maniobras por minuto respectivamente.

• Tipo de accionamiento: palanca corta con rodillo de Ø9.5 × 4 mm.
• Configuración de contactos: 1 NA + 1 NC (código 11), con bornes COM, NO y NC.
• Carga nominal: tipo ordinario AC 380 V a 0.79 A y DC 220 V a 0.14 A; modo de alta corriente (sufijo L) AC 660 V a 1.5 A y DC 220 V a 0.45 A.
• Capacidad por tipo de carga: con carga resistiva, 15 A a 127 y 220 Vca, 3 A a 380 Vca, 2 A a 660 Vca y 10 A a 24 Vcc; con motor, relé o bobina, 15 A a 220 Vca y 2.5 A a 380 Vca.
• Características de operación: fuerza de accionamiento ≤ 5 N, fuerza máxima de reposición 0.25 N, recorrido de movimiento ≤ 6 mm, sobrecarrera ≥ 2 mm y repetibilidad de ± 0.5 mm.
• Grado de protección: IP52.
• Vida útil: 1,000,000 de maniobras mecánicas y 300,000 eléctricas.
• Frecuencia y velocidad de operación: 240 maniobras/min mecánicas y 20 maniobras/min eléctricas; velocidad de accionamiento de 0.1 a 0.5 mm/s.
• Aislamiento: resistencia de aislamiento ≥ 1 MΩ y resistencia de contacto ≤ 100 mΩ; tensión soportada de 1,140 Vca entre terminales homopolares, 1,890 Vca entre piezas metálicas electrificadas y tierra, y 2,500 V entre terminal y piezas metálicas no electrificadas.
• Condiciones de servicio y normas: temperatura ambiente de -5 a +40 °C, humedad relativa ≤ 90 % a 20 °C y altitud ≤ 2,000 m; GB 14048.5 e IEC 60947-5-1, con certificación CCC.

Es el micro switch indicado para topes y levas de máquina que trabajan con recorrido corto y accionamiento repetitivo, donde el rodillo evita el desgaste que produce el rozamiento directo sobre la palanca.
