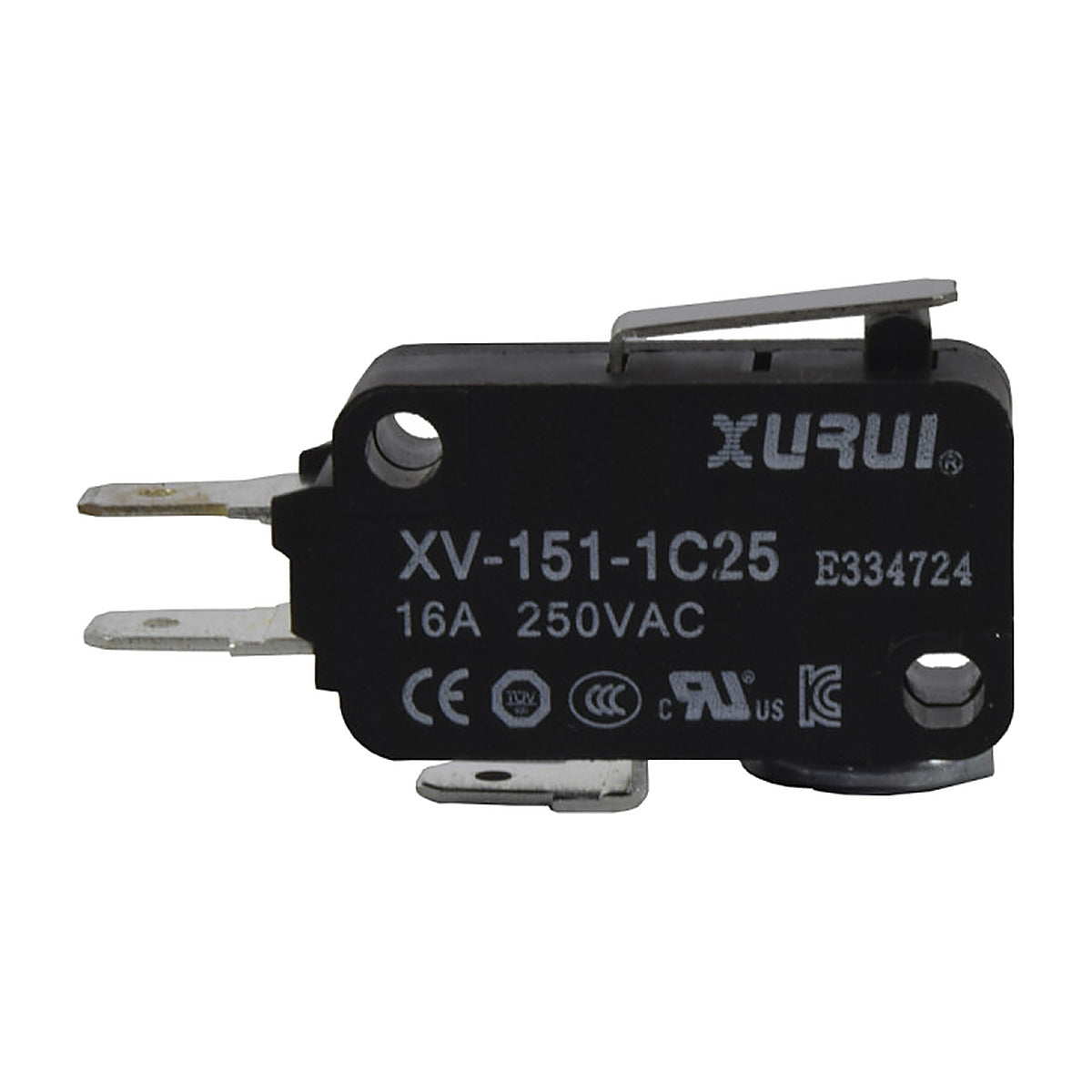

Micro switch Xurui de palanca corta XV-151-1C25

El XV-151-1C25 de Xurui es un micro switch básico de la serie XV-15, con palanca corta con pivote y contacto conmutado SPDT de tres terminales faston. Se acciona con 200 g (1.96 N) como máximo, tiene un pre-recorrido de 1.2 mm y una posición de operación de 15.2 ± 0.5 mm, con vida mecánica declarada de más de 1,000,000 de maniobras. Es un micro switch de gama de entrada, de cuerpo plástico y grado de protección IP40, para montaje interno en equipo y tableros.

Palanca corta con pivote: la palanca de 22.1 ± 0.5 mm y 0.5 mm de espesor articula sobre el botón del switch y multiplica el recorrido, de modo que basta un empuje de 200 g para conmutar.

Contacto conmutado SPDT: el sufijo 1C corresponde a un contacto de un polo y dos tiros, con terminales COM, NO y NC, para escoger si la señal se manda al cerrar o al abrir.

Terminales faston: el sufijo 25 corresponde a terminal de perno tipo lengueta, en formatos #187 y #250 (6.3 × 0.8 mm), para conexión rápida sin tornillos.

Rango de temperatura amplio: opera de -25 a +80 °C con humedad relativa menor a 85 %, un rango mayor al de un micro switch de tablero convencional.

Vida útil declarada: más de 1,000,000 de maniobras mecánicas y más de 100,000 eléctricas, con frecuencias de ensayo de 600 y 30 maniobras por minuto.

• Tipo de accionamiento: palanca corta con pivote, de 22.1 ± 0.5 mm de largo y 0.5 mm de espesor.
• Configuración de contactos: SPDT (1C, un polo dos tiros) con terminales COM, NO y NC.
• Terminales: tipo perno / faston, formatos #187 y #250 (6.3 × 0.8 mm).
• Características de operación: fuerza de operación OF máx. 200 g (1.96 N), fuerza de retorno RF mín. 50 g (0.49 N), pre-recorrido PT máx. 1.2 mm, sobre-recorrido OT mín. 0.6 mm, diferencial MD máx. 0.5 mm y posición de operación OP de 15.2 ± 0.5 mm.
• Grado de protección: IP40.
• Temperatura de operación: -25 a +80 °C, con humedad relativa menor a 85 %.
• Vida útil: ≥ 1,000,000 de maniobras mecánicas y ≥ 100,000 maniobras eléctricas.
• Frecuencia y velocidad de operación: 600 maniobras/min mecánicas y 30 maniobras/min eléctricas; velocidad admisible de 0.1 mm/s a 1 m/s.
• Aislamiento: resistencia ≥ 100 MΩ a 500 Vcc; tensión soportada de 1,000 Vca con el cable sin conectar y 1,500 Vca entre todas las terminales; resistencia de contacto inicial de 25 mΩ.
• Dimensiones: cuerpo de 27.8 × 15.9 × 10.3 mm y 18.8 mm de alto total; agujeros de montaje Ø3.1 mm con centros a 22.2 ± 0.2 mm.

Es el micro switch de reemplazo para electrodomésticos, puertas, guardas y equipo pequeño donde se necesita una señal de posición con palanca corta y conexión rápida por faston.
