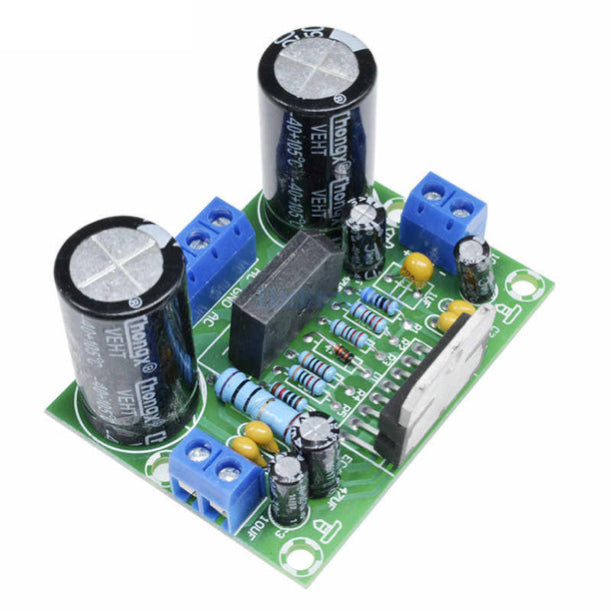

Módulo amplificador de audio mono TDA7293 100W

Módulo amplificador de audio de un canal basado en el circuito integrado TDA7293, un amplificador de potencia clase AB con etapa de salida DMOS. Entrega hasta 100 W a una bocina de 4 Ω a 8 Ω y se alimenta con voltaje alterno de 12 V a 32 V CA, por lo que se conecta directamente al secundario de un transformador. Es una placa de potencia sin controles de tono, pensada para integrarse en un equipo de audio o en un amplificador de construcción propia.

Amplificador TDA7293: el integrado de STMicroelectronics es un amplificador lineal clase AB con salida DMOS, de uso común en amplificadores de audio de potencia media y alta.

Un canal (mono): cada módulo maneja una sola bocina; para un sistema estéreo se necesitan dos módulos.

Alimentación en corriente alterna: el módulo recibe de 12 V a 32 V CA, de modo que la fuente habitual es un transformador con el voltaje de secundario dentro de ese rango.

Entrada de alta impedancia: con 100 kΩ de impedancia de entrada, la señal puede venir de un preamplificador, un mezclador o la salida de línea de un reproductor sin cargarla.

• Circuito amplificador: TDA7293 (clase AB).
• Canales: 1 (mono).
• Potencia de salida: 100 W.
• Impedancia de carga: 4 Ω a 8 Ω.
• Alimentación: 12 V a 32 V CA.
• Impedancia de entrada: 100 kΩ.
• Respuesta de frecuencia: 20 Hz a 20 kHz.
• Dimensiones: 60 x 45 x 35 mm.

Es idóneo para quien arma o repara un amplificador de audio y necesita una etapa de potencia mono de 100 W alimentada desde un transformador.
