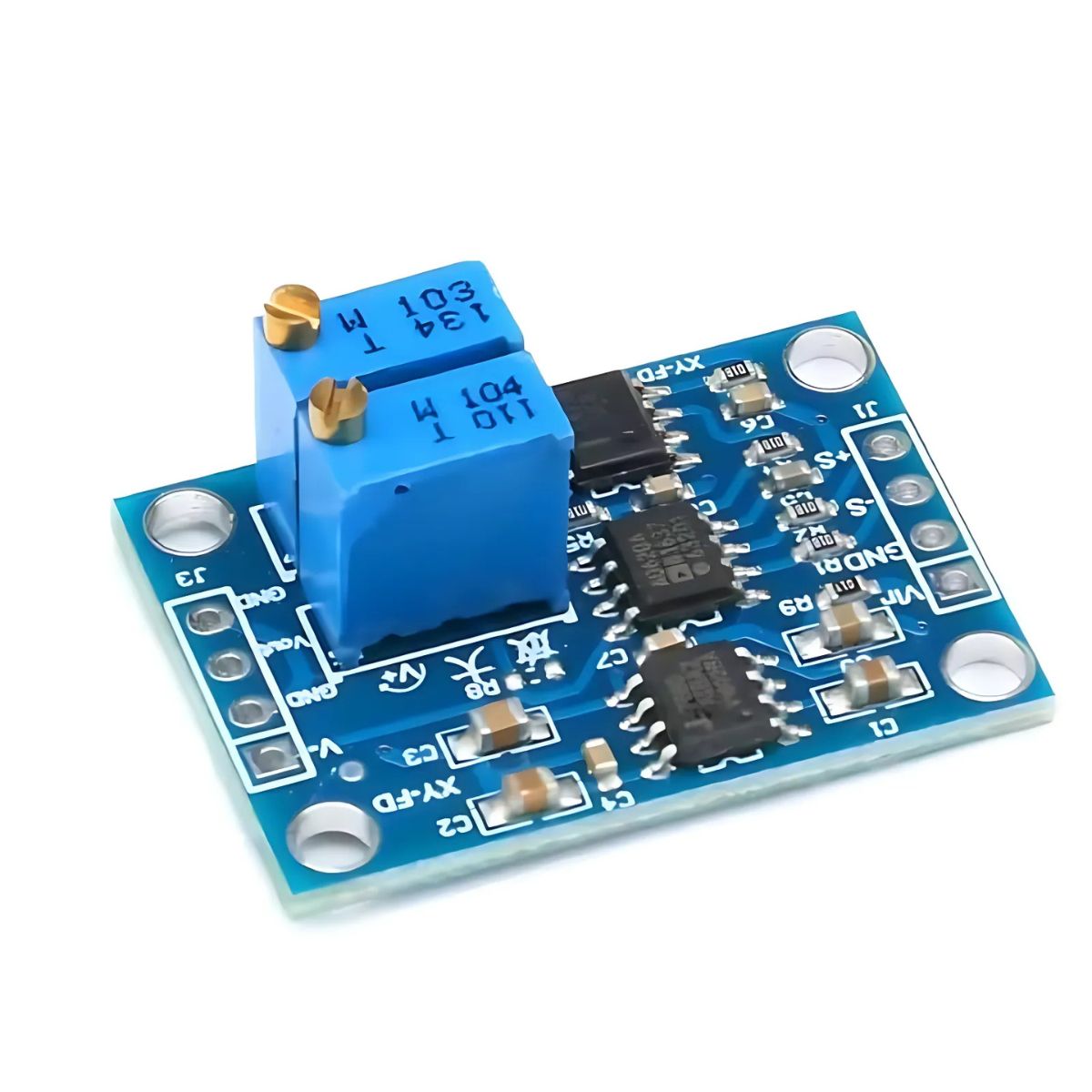

Módulo amplificador de instrumentación AD620

Módulo con el amplificador de instrumentación AD620 de Analog Devices, que amplifica señales diferenciales muy pequeñas, del orden de microvolts a milivolts, hasta un nivel que puede leer el convertidor analógico-digital de un microcontrolador. Funciona con una sola fuente de 3.5 V a 12 V DC e incluye potenciómetros para ajustar la ganancia y el punto cero de la salida.

Ganancia ajustable: un potenciómetro multivuelta permite fijar la ganancia entre 1.5 y 1,000 veces, de modo que el módulo se adapta a sensores con distintos niveles de señal.

Ajuste de cero: un segundo potenciómetro compensa el voltaje de offset para que la salida sea cero cuando la entrada diferencial es cero.

Entrada diferencial: el AD620 amplifica la diferencia entre sus dos entradas y rechaza el voltaje común a ambas, lo que reduce el efecto de la interferencia que llega por igual a los dos cables del sensor.

Alimentación sencilla: no requiere fuente simétrica; basta un voltaje DC de 3.5 V a 12 V entre los pines de alimentación y tierra.

• Circuito integrado: Analog Devices AD620, amplificador de instrumentación.
• Alimentación: 3.5 V a 12 V DC, fuente sencilla.
• Ganancia: ajustable de 1.5 a 1,000 veces con potenciómetro multivuelta.
• Señal de entrada: diferencial, de 100 µV a 300 mV.
• Voltaje de salida: máximo aproximado de ±(Vin − 2 V).
• Ancho de banda: 120 kHz con ganancia de 100.
• Ajustes: potenciómetro de ganancia y potenciómetro de offset (cero).
• Dimensiones: aproximadamente 32 x 22 mm.

Es idóneo para estudiantes y desarrolladores que necesitan leer con un microcontrolador sensores de señal muy baja, como celdas de carga, galgas extensiométricas o termopares.
